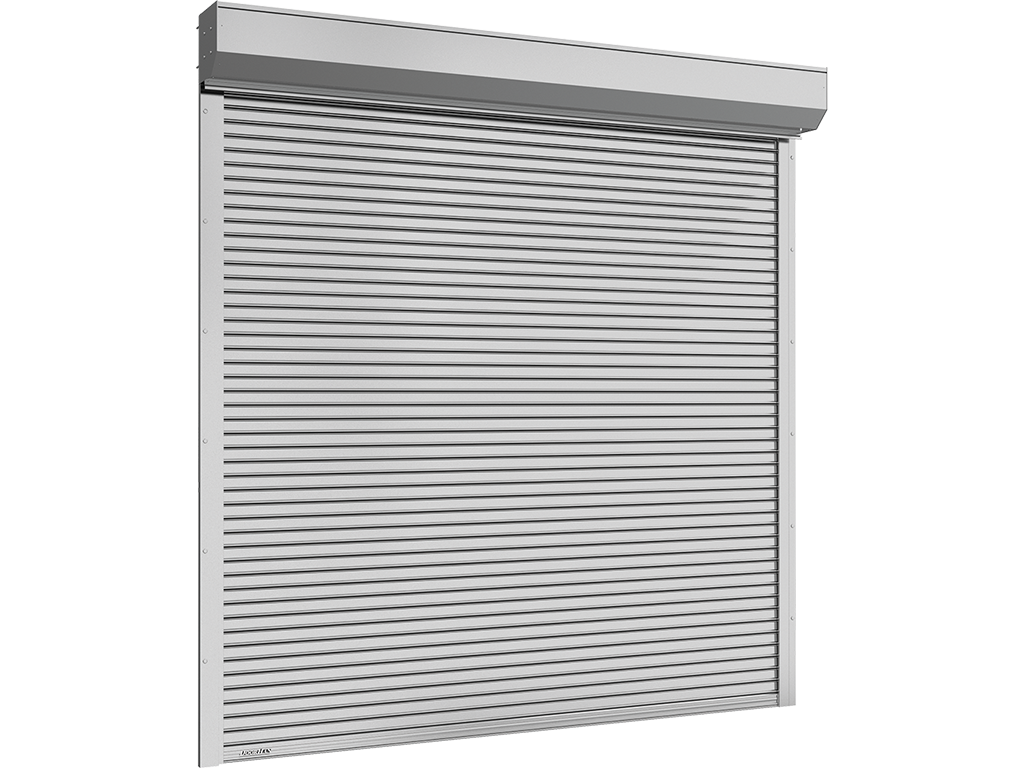

Ворота рулонные (Рольворота) из стального роллетного профиля RHS75 и RHS75P

Гарантия

1 год на весь товар

Установка специалистами

Оплачивается отдельно

Предоплата

Без предоплаты

от

88 885 ₽

Цена указана с НДС 20%

Калькулятор

Заказать

Консультация и заказ

+7 (959) 105-82-96

Описание

Подробное описание

Сертификаты и паспорта

Документация

Видео

Описание

Рулонный стальной профиль RHS75 используется в рольворотах для торговых павильонов, гаражей, помещений для склада общей площадью полотна до 18 мкВ. Максимальная ширина составляет 5,5 м. Вес полотна 9,6 кг м.кв. Имеют повышенный порог взлом стойкости, обеспечивают более большую безопасность. Профили ворот и окрашены порошковой краской и оцинкованы за счет этого покрытие имеет более долгий срок службы. Рулонные ворота из данного профиля соответствуют всем европейским и российским сертификатам безопасности. Купить рольворота Вы сможете набрав наших менеджеров. Цена рольворот рассчитывается в зависимости от размеров.

Конструкция

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Высота проема, мм	от 1000 до 4000
Ширина проема, мм	от 1000 до 4000
Максимальная площадь полотна, м²	16
Притолока, мм	от 300 (накладной монтаж)
Пристенки, мм	от 90 (накладной монтаж)

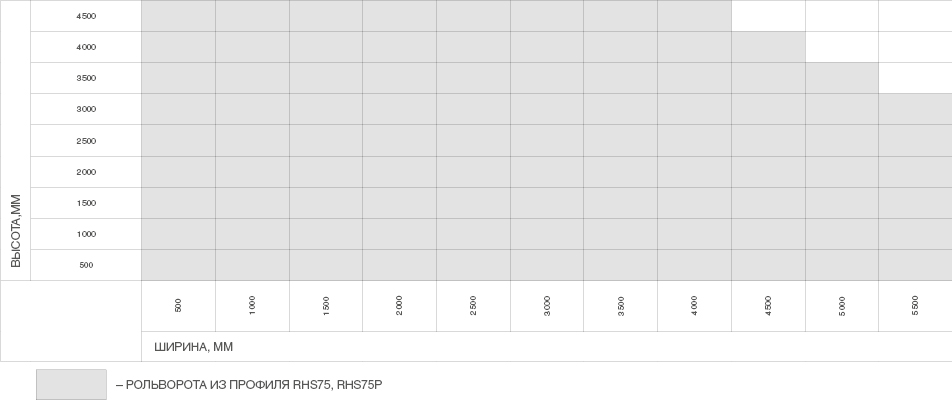

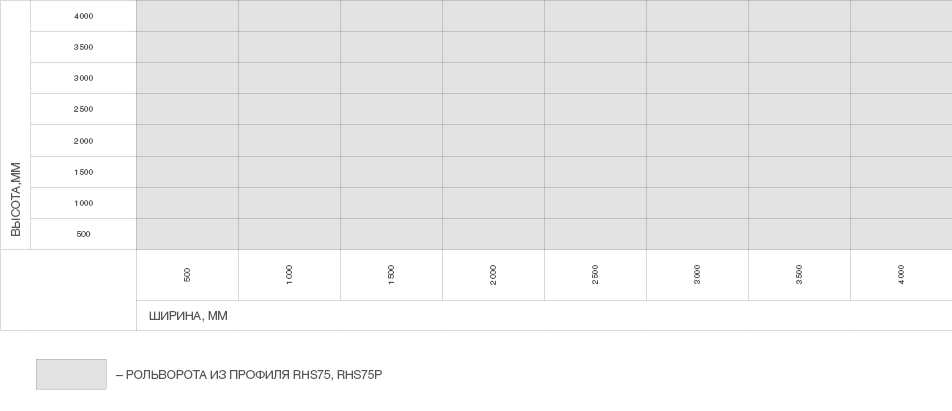

Размеры проемов

Конструкция

Ворота рулонные (Рольворота) из стального роллетного профиля RHS75 и RHS75P 2

Крышка боковая RSK300, RK375
Короб защитный RBN300, RBN375
Ролик направляющий RV77
Пластина крепления привода BU100K
Замок боковой SL75
Направляющий профиль RG90T
Электропривод внутривальный
Вал октагональный RV102
Капсула универсальная KPU102
Подшипник BS32

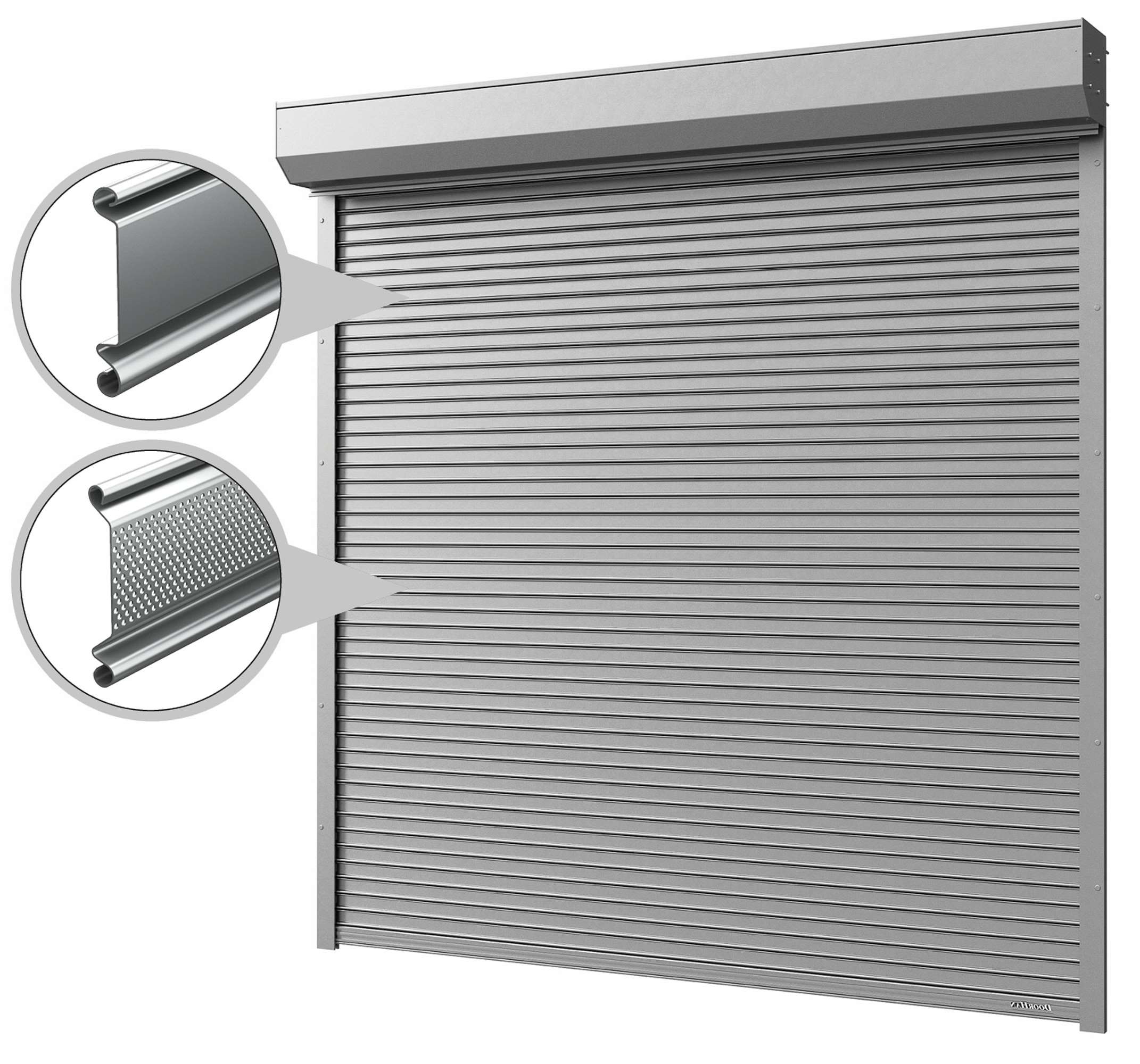

Профиль (полотно) RHS75, RHS75P

Характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ
Профиль стальной RHS75/RHS75P
Материал	оцинкованная сталь толщиной 0,8 мм
Вес профиля, кг/(п/м)	0,774/0,655
Вес профиля, кг/м²	10,32/8,73
Количество ламелей на 1 м высоты полотна, шт.	13
Максимальная ширина полотна, м	4000
Максимальная площадь полотна, м²	16

Внешний вид

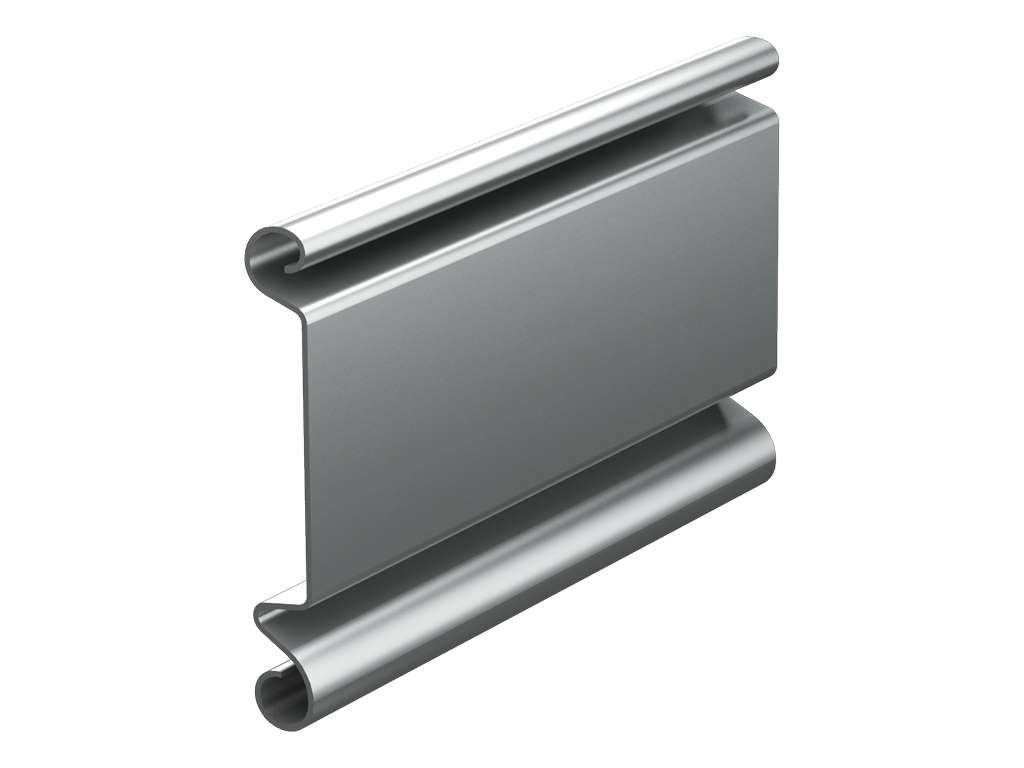

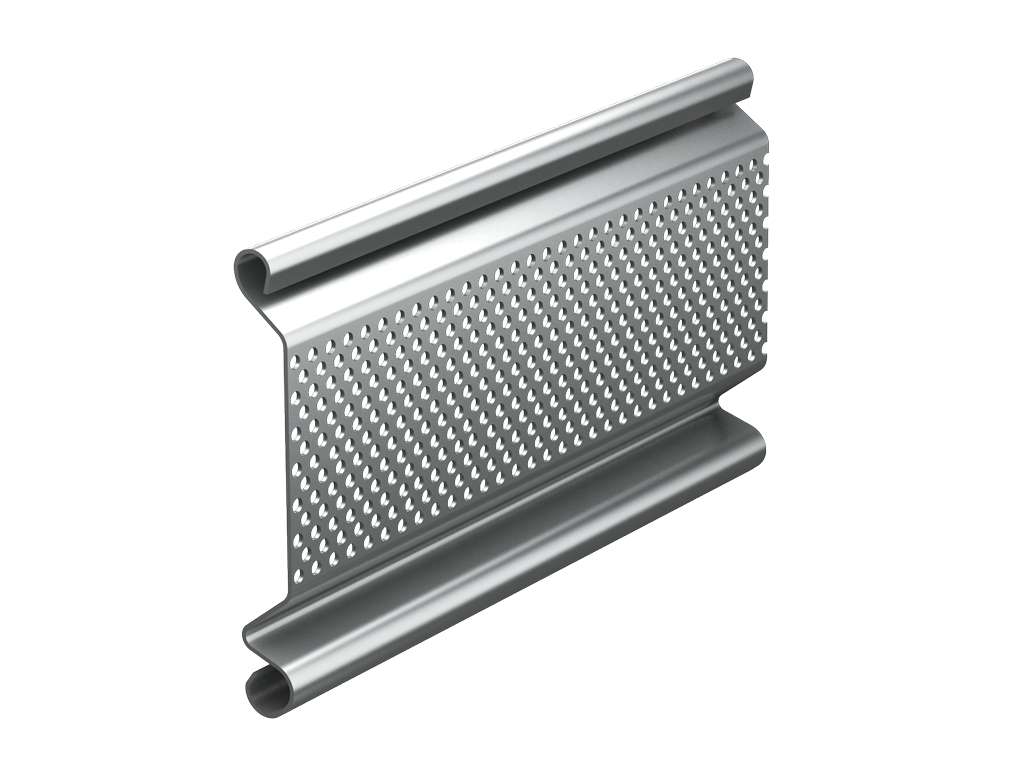

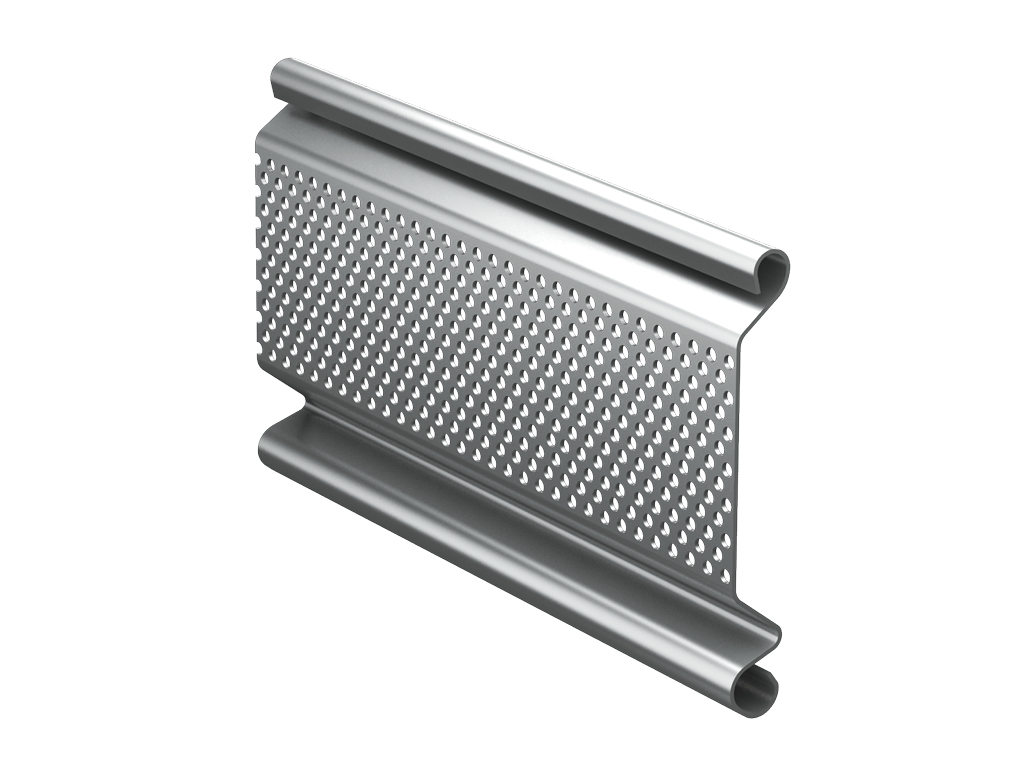

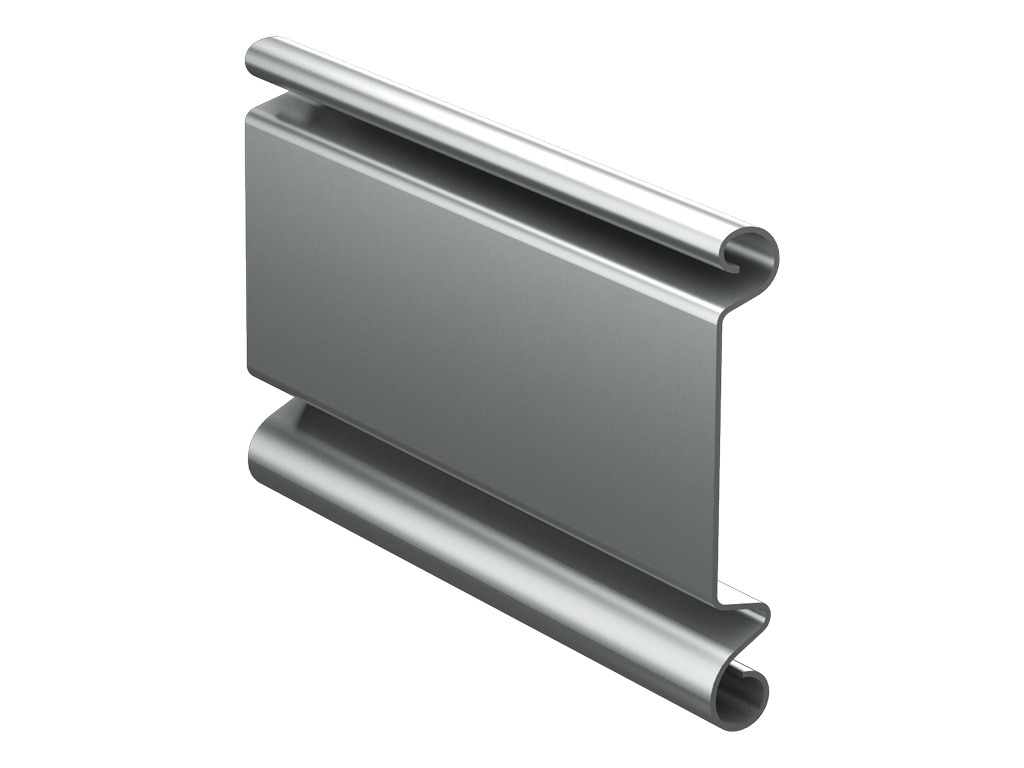

Внешний вид профиля

Цвета

Антрацит 7016

Бежевый

Белый RAL 9003

Бордовый

Серебристый

Синий RAL 5005

Зеленый RAL 6005

Серый

Коричневый

Подготовка строительного объекта

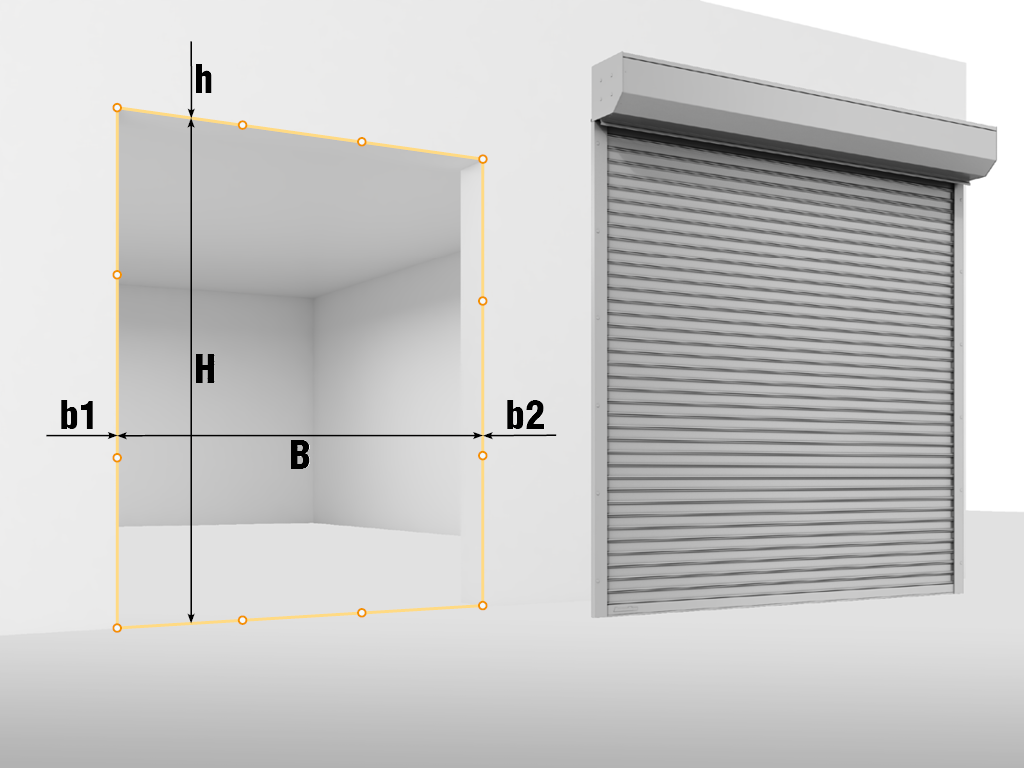

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h1 — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.
Параметры замера для встроенного монтажа:

H — высота проема (min), мм;
B — ширина проема (min), мм.
Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

Требования к строительному объекту

Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

Способы монтажа

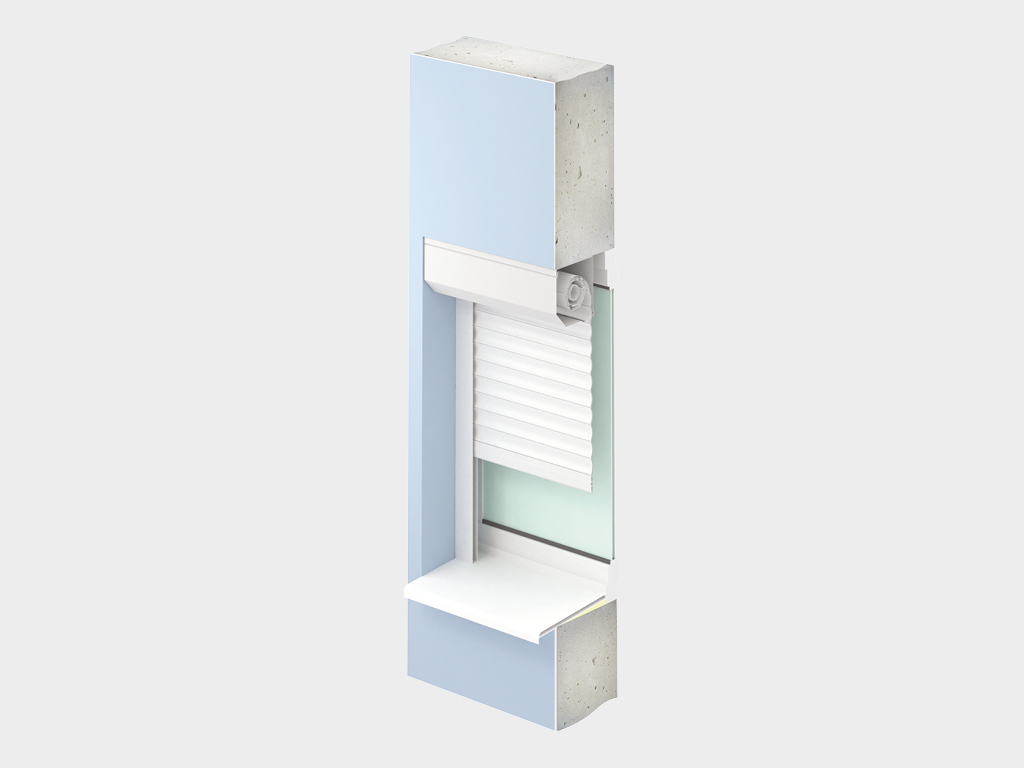

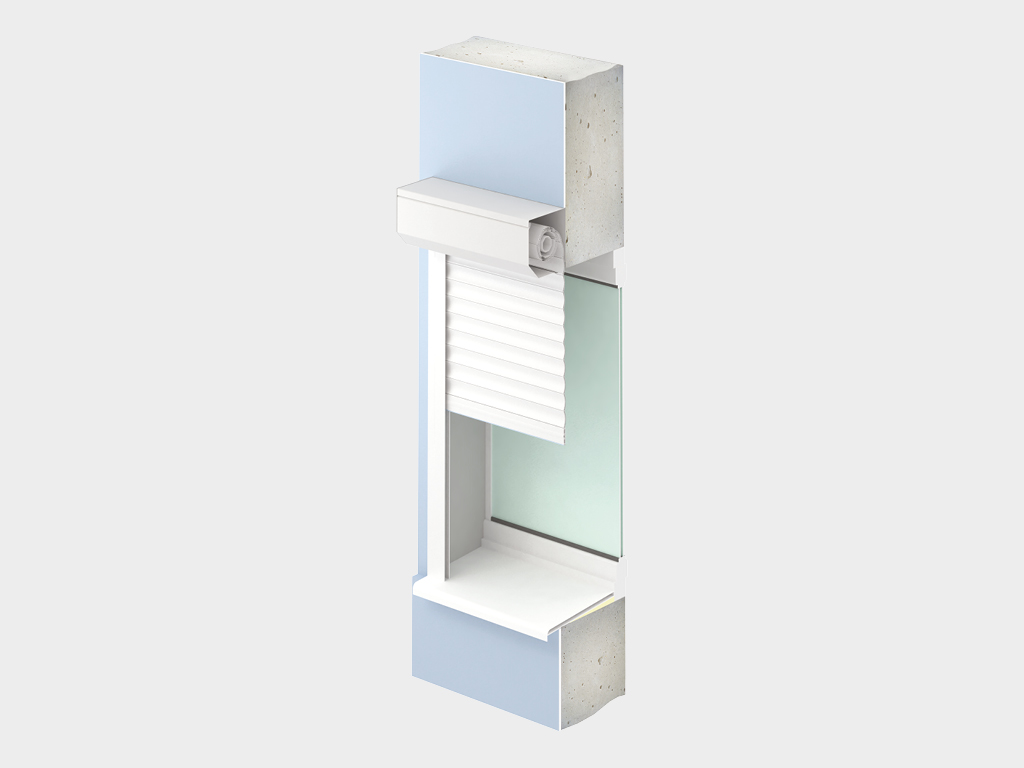

Встроенный монтаж позволяет расположить все элементы рольставен или рольворот в нише оконного либо дверного проёма. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.

Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоёмкая подготовка откосов, связанная с подготовкой ниши под короб. При накладном типе монтажа рольставен или рольворот короб с роликовым полотном устанавливают над проёмом, а направляющие профили — по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проём и находятся практически вровень с поверхностью стен.

Комплектация

Базовая комплектация

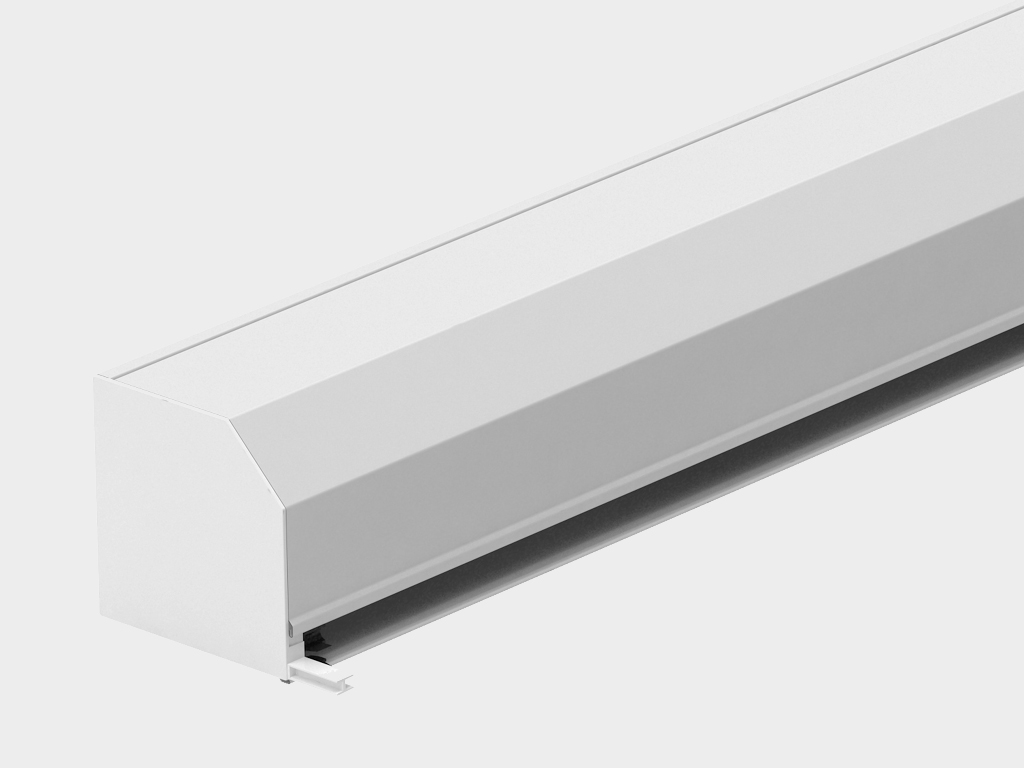

	Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления - ручным или автоматическим.

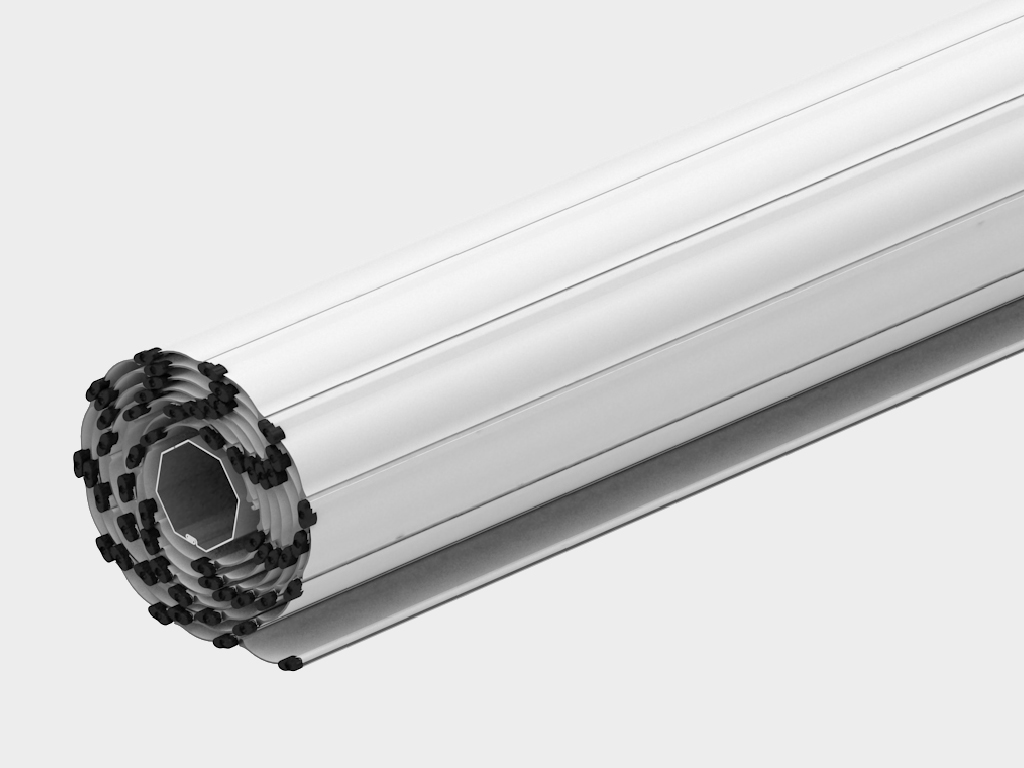

	Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля. Полотно может быть комбинированно из сплошного и решетчатого профиля.

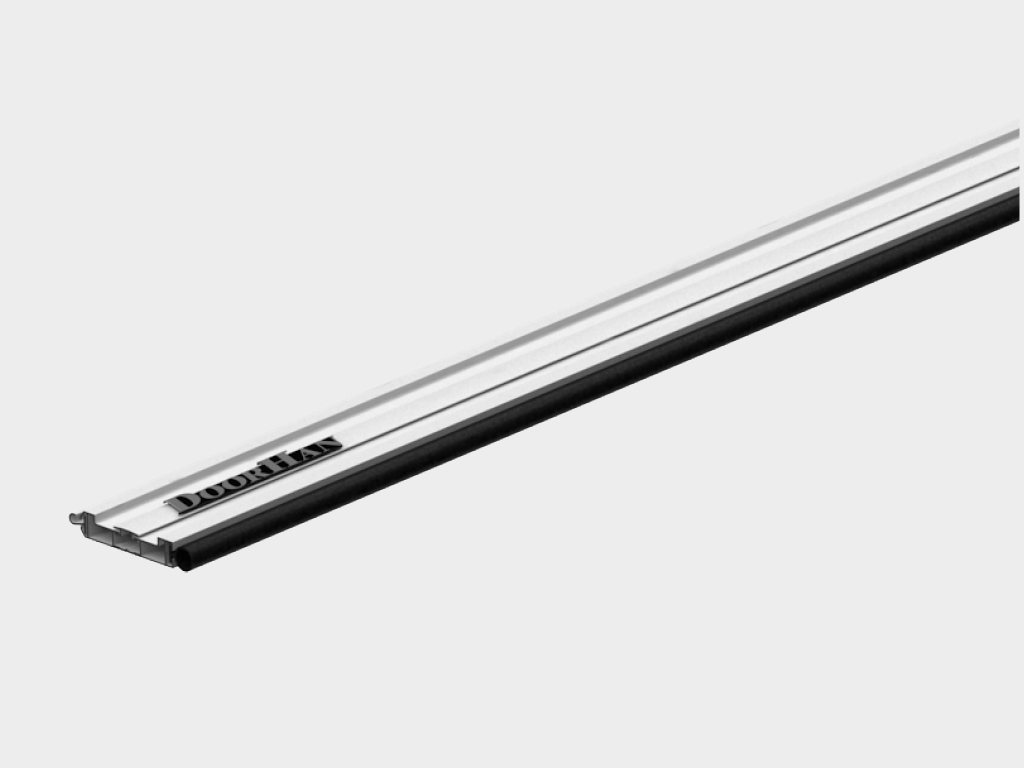

	Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

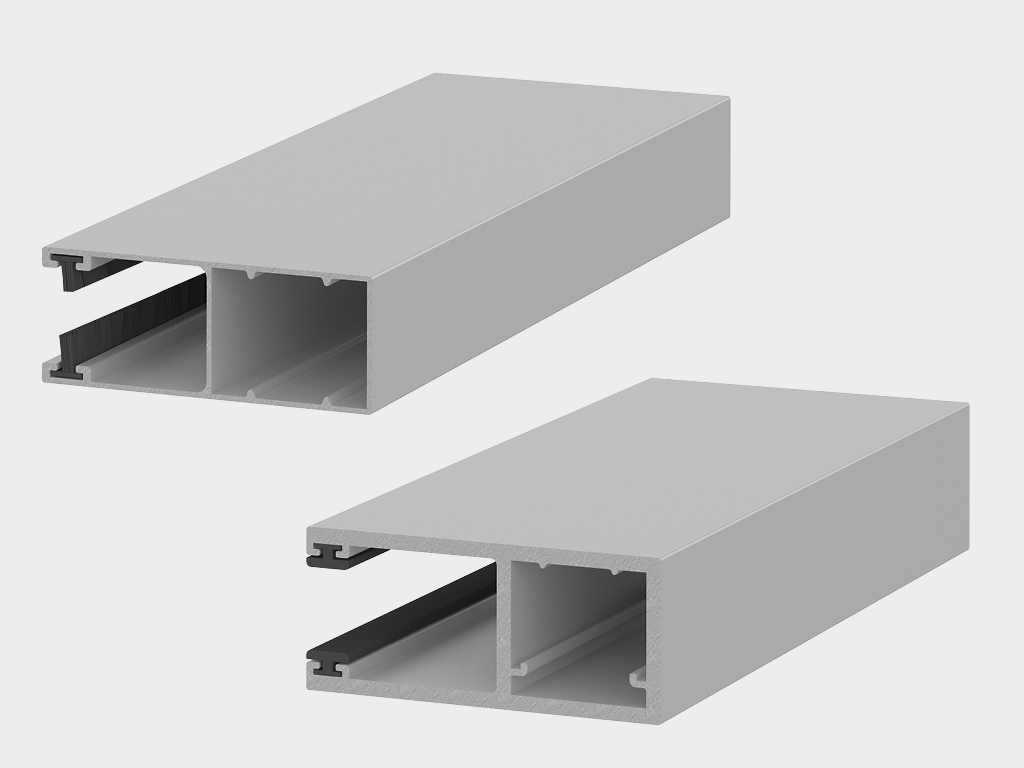

	Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

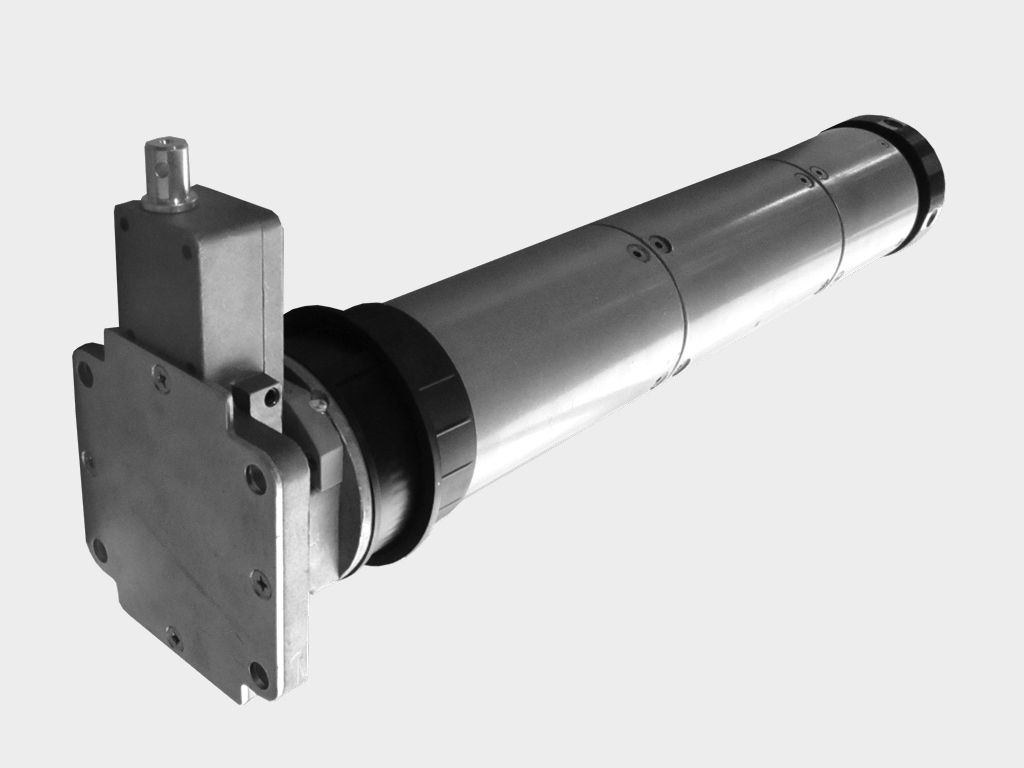

	Электропривод внутривальный.

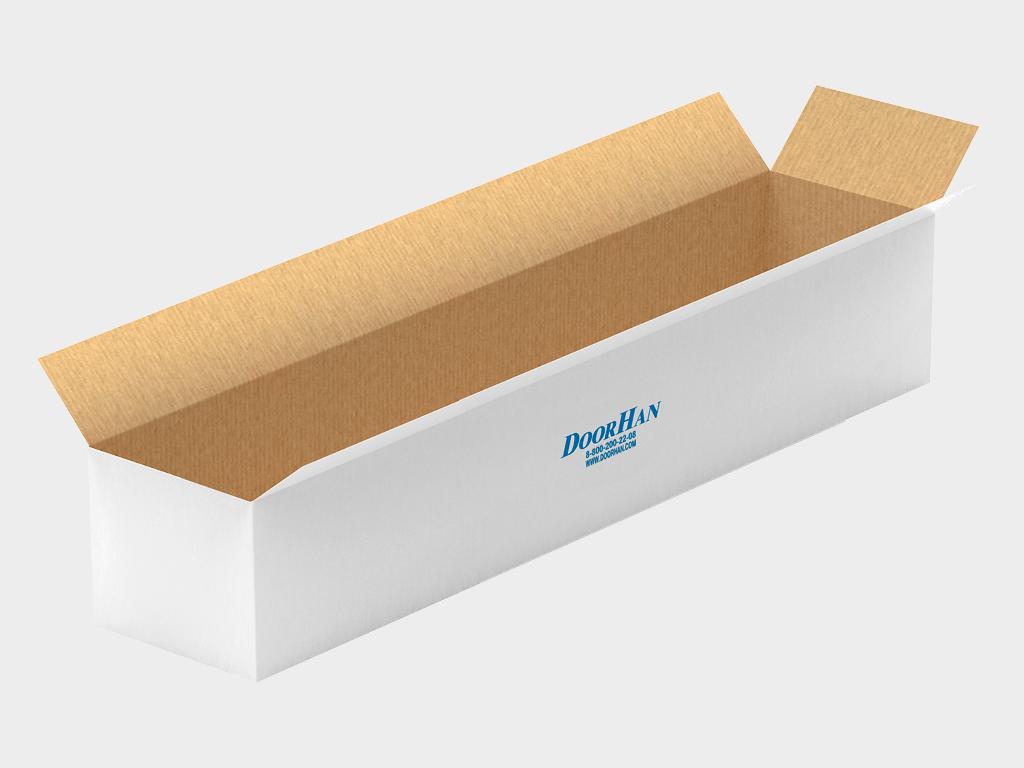

	Коробка с комплектацией

Дополнительная комплектация

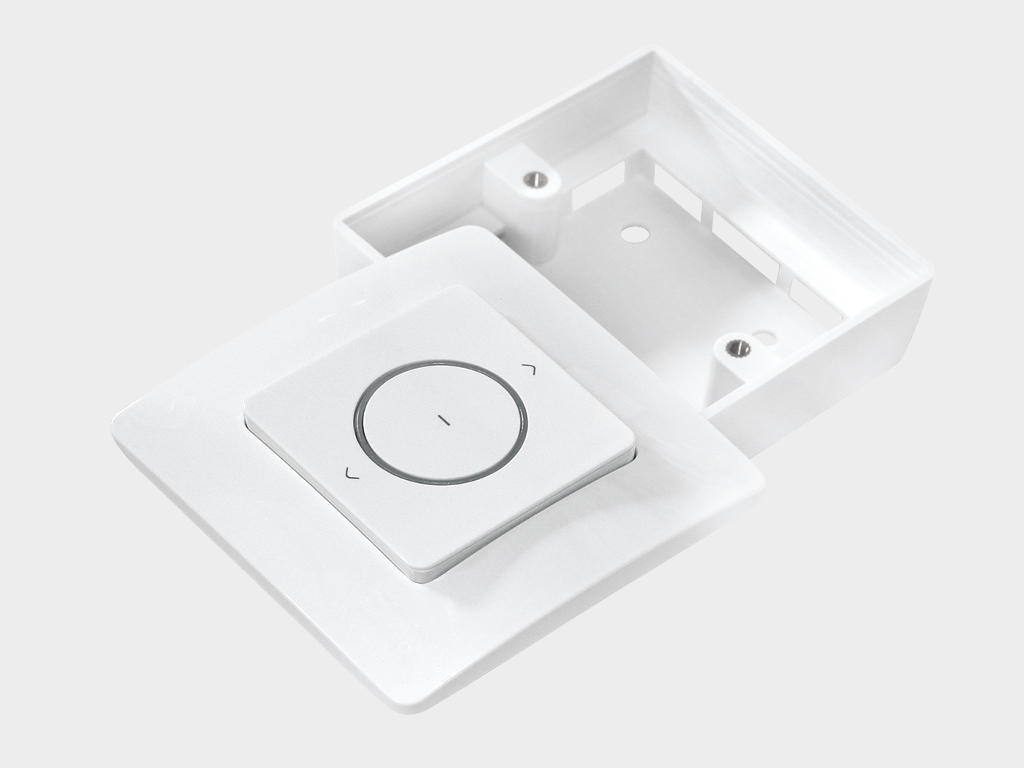

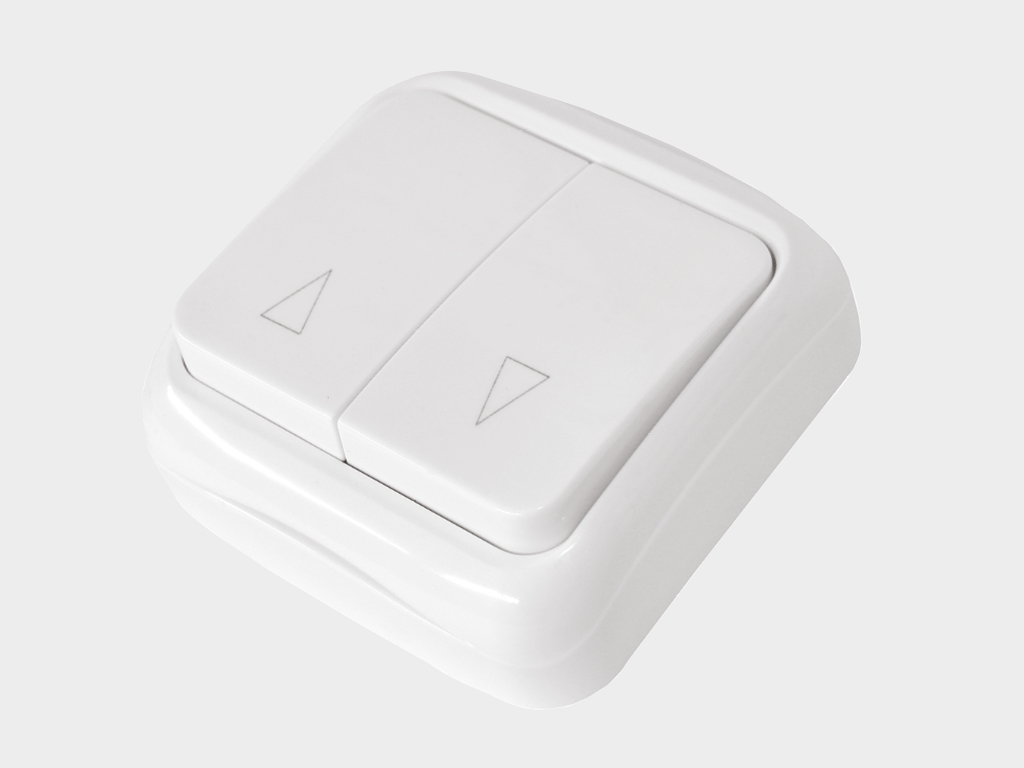

	Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.

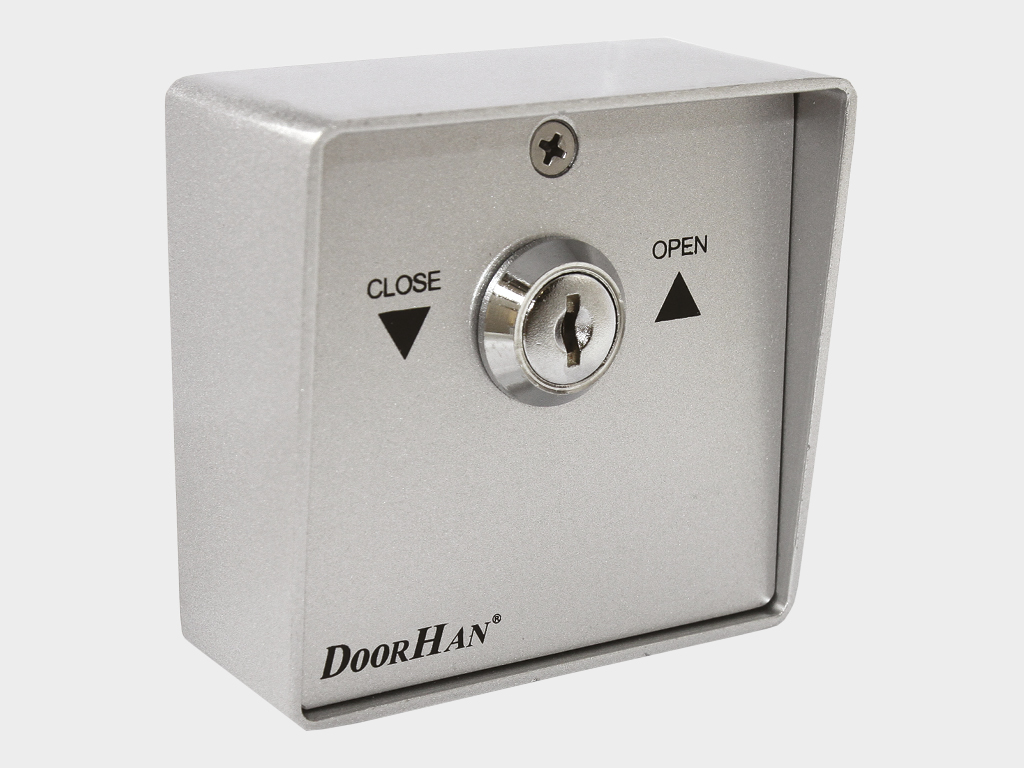

	Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

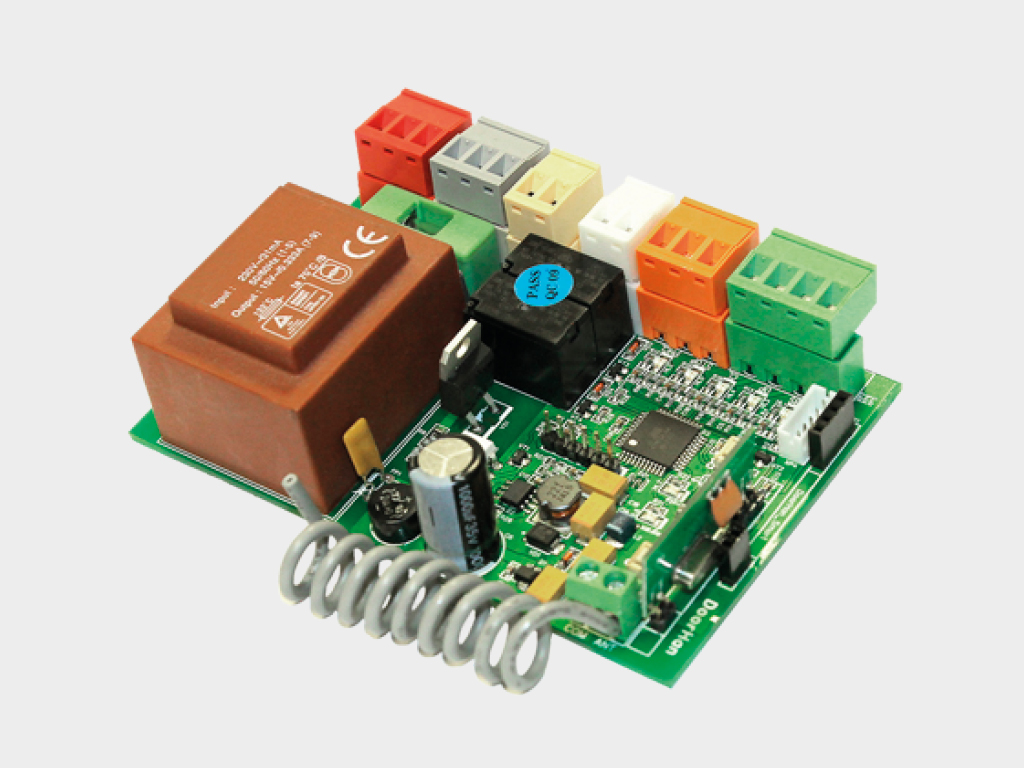

	Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.
	Блок управления SMARTROLLl для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

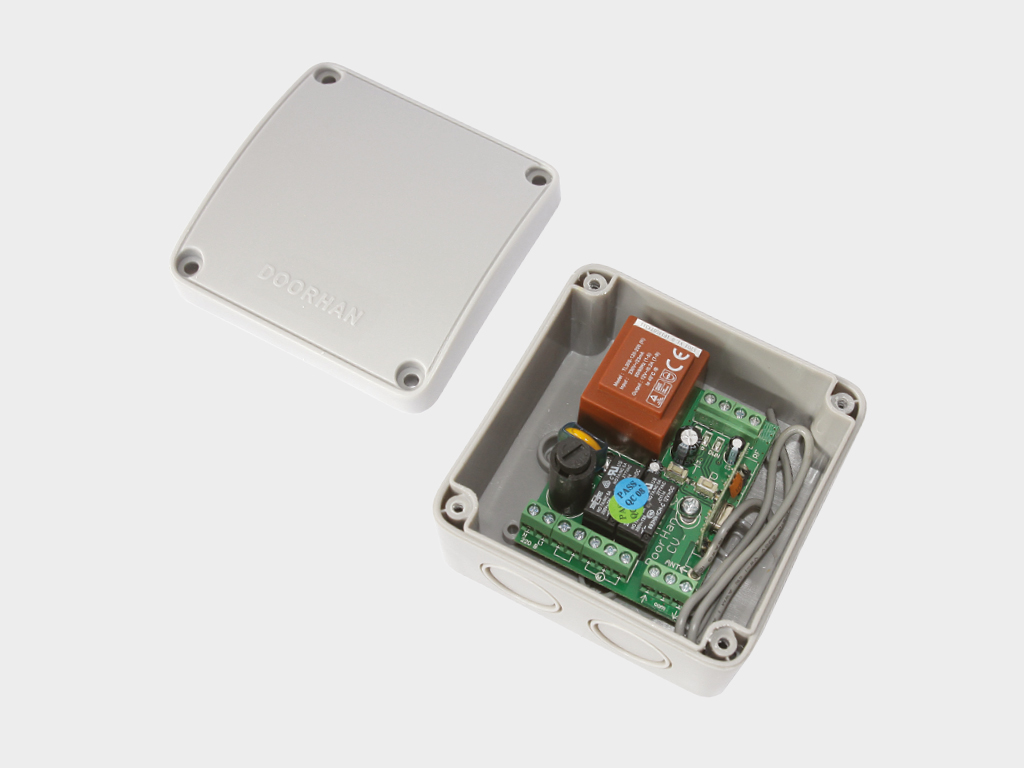

	Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
	WI-FI модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
	GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

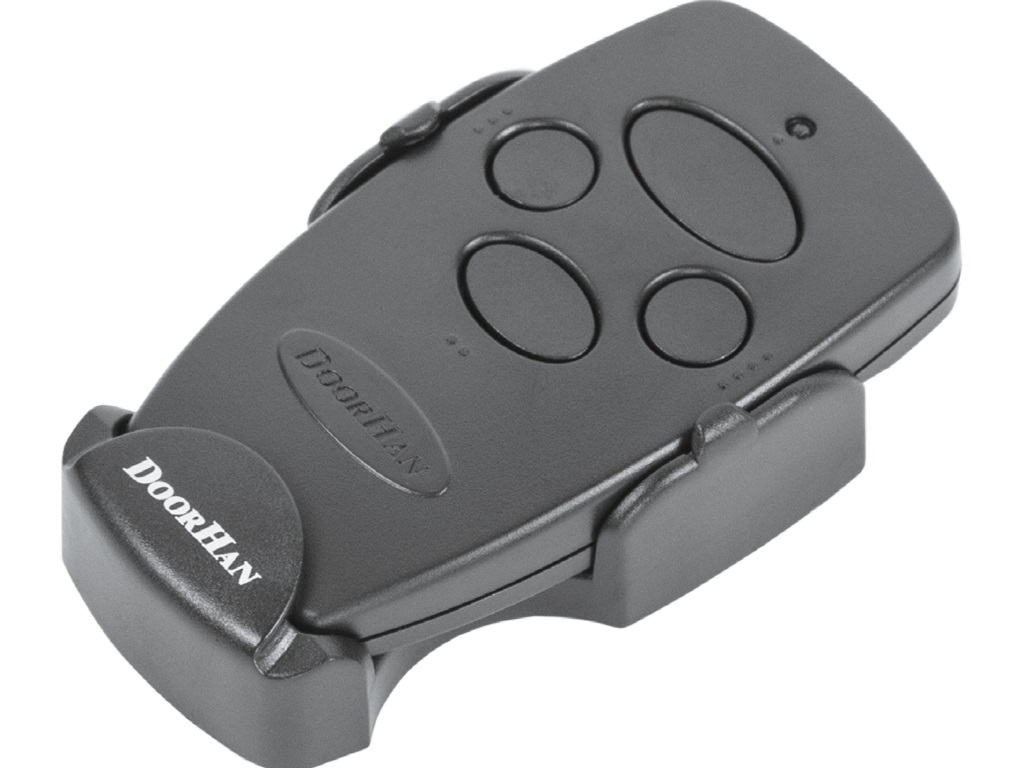

	Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
	Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
	Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
	Сигнальная светодиодная лампа с антенной LAMP-PRO.

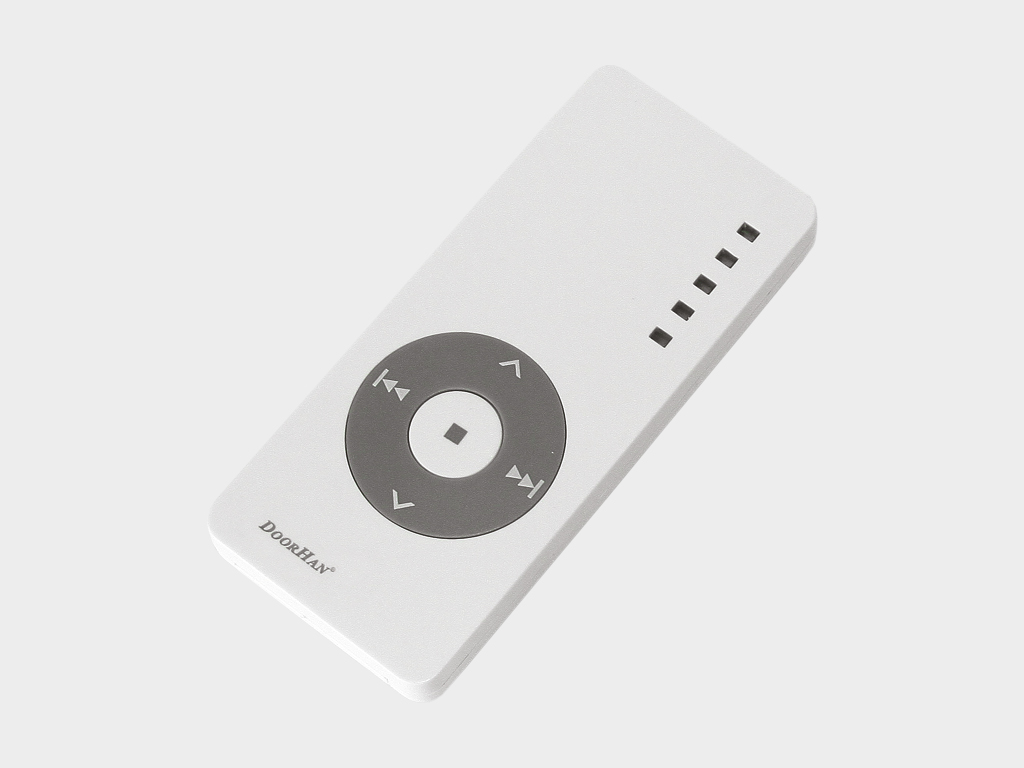

	Пульт T5 для управления пятью роллетами.
	Блок ROLL1/ROLL2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

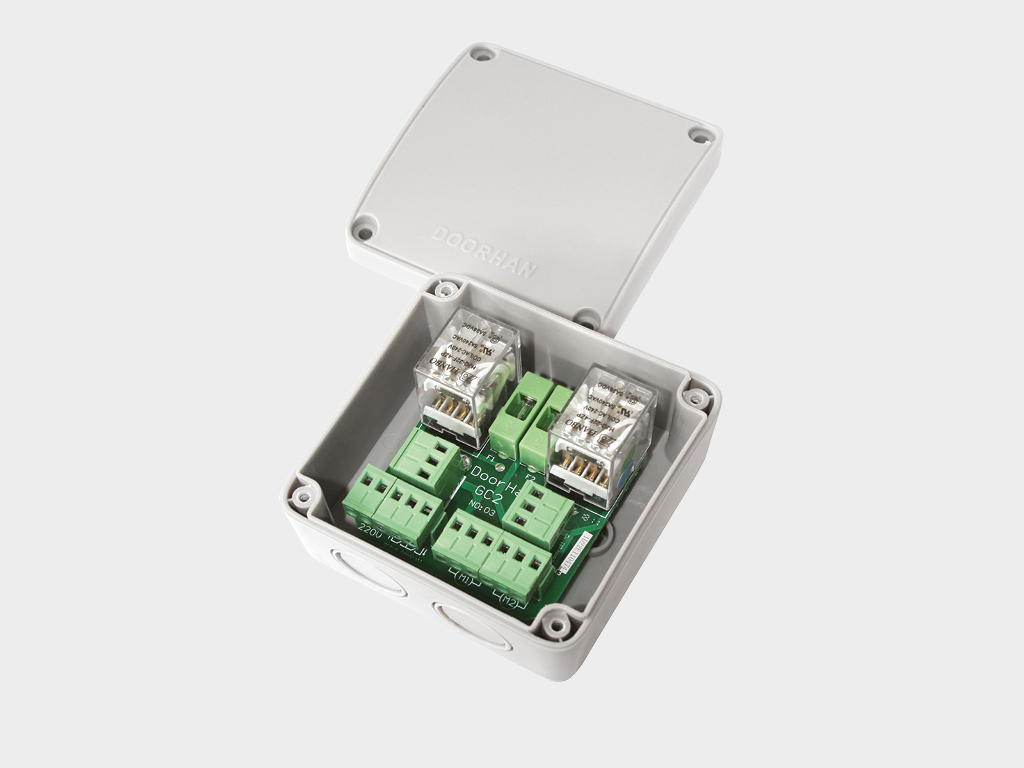

	Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
	Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

Условия эксплуатации

Правильно смонтированные квалифицированным персоналом рольставни обеспечат гарантию надежности работы. Придерживаясь прилагаемой инструкции, Вы продлите время работы изделий.

Установку Рольставен DOORHAN желательно производит специализированным персоналом, которые прошли аттестацию и имеют Сертификаты соответствия по монтажу роллетных систем DOORHAN
Установка продукции осуществляется по инструкции, прилагаемой к изделию и технической документации DOORHAN.
Открытие роллет осуществляется без резких рывков.
Цикл открытия закрытия происходит с использованием только с устройствами управления рольставен.
Не нужно прикладывать дополнительные чрезмерные усилия для открытия роллет.
Частичное открытие закрытие, в особенности роллет с большой площадью полотна, пагубно отражается на их механической части.
При использовании электропривода, запрещается поднятие полотна при закрытых замках или задвижках.
При использовании ручного аварийного открытия вороток следует держать под углом приблизительно 45 градусов.
При использовании электропривода следует придерживаться прилагаемой к нему инструкции.
Не давайте детям пульты, придется покупать новые.
Во время движения изделия, без использования фотоэлементов безопасности, контролируйте самостоятельно открытие и закрытие роллет.
Нахождение в месте движения конструкции может привести к травмам.
Не нужно проверять ударами на прочность конструкцию рольставен.
Запрещается препятствовать ходу движения изделия.
Наличие посторонних предметов в месте движения полотна может привести к повреждениям конструкции.
Самостоятельная замена или регулировка отдельных частей оборудования, а также установка дополнительных приспособлений-запрещена.
В зимнее время во время образования наледи на полотне рольставен, перед открытием следует, не прилагая особых усилий простучать полотно по периметру, до полного освобождения от льда.
Сервис рольставен необходимо производить ежегодно.
Использование рольставен не по назначению снимает гарантию производителя.
Ремонт роллет или рольворот, диагностику, следует производить сертифицированным персоналом.
