Описание

Подробное описание

Сертификаты и паспорта

Документация

Видео

Описание

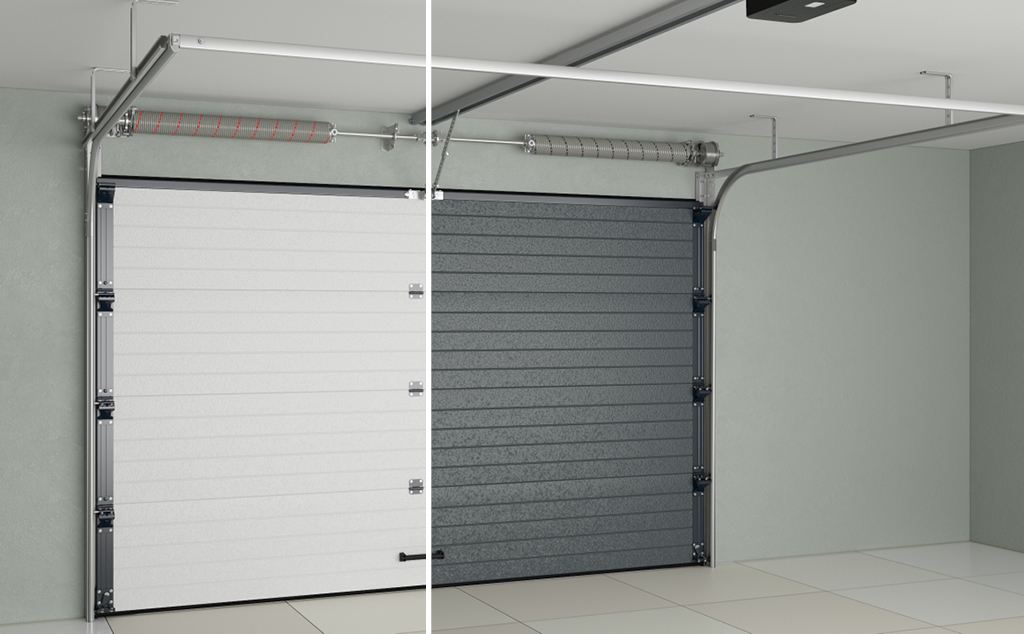

Гаражные ворота серии RSD02 – это надёжное и проверенное временем решение для вашего гаража. Они подходят для проёмов разных размеров – от небольших до средних. Вы можете выбрать вариант с панорамными секциями, окнами или калиткой, врезанной в полотно. Также доступен вариант с щитом из алюминиевых панелей.

Эти ворота легко подстраиваются под ваши потребности. Они изготавливаются по индивидуальным размерам заказчика.

Преимущества ворот RSD02:

* разнообразие типов подъёма, что позволяет устанавливать их в гаражах любой формы внутреннего пространства;

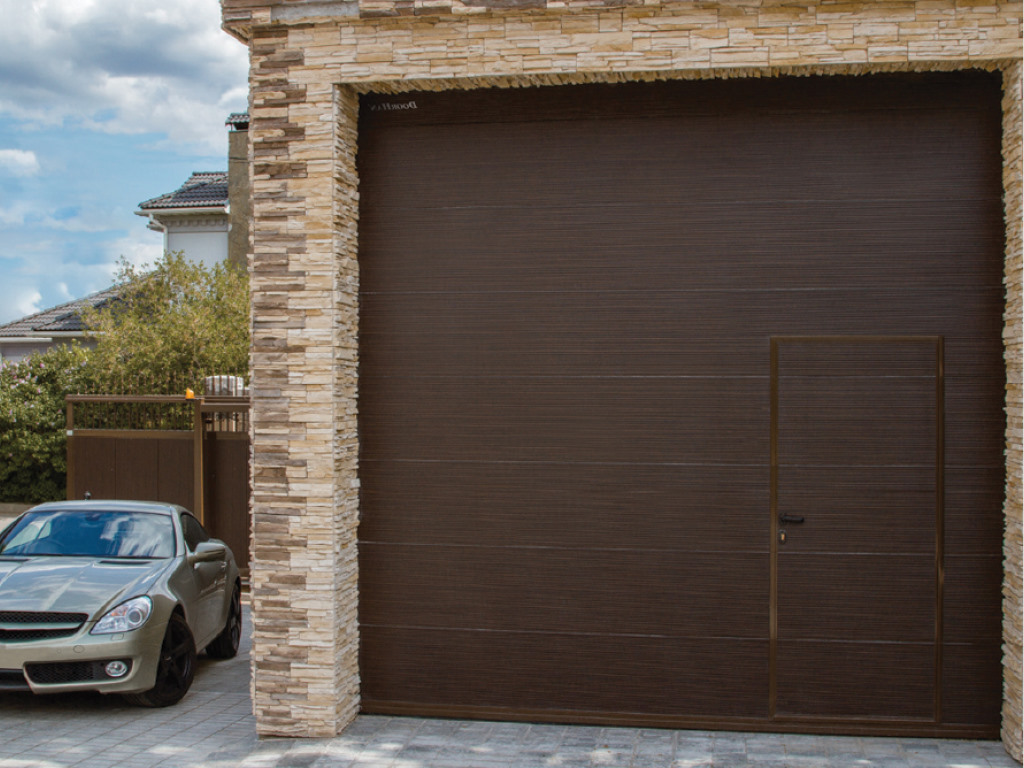

* возможность установки калитки;

* механизм балансировки полотна на основе торсионного механизма с ресурсом эксплуатации в 25000 циклов;

* разнообразие дизайнов: панели могут быть любого типа поверхности и цвета, производимые компанией DoorHan.

Чертежи ворот и инструкции по монтажу прилагаются к описанию. Чтобы узнать цену ворот, свяжитесь с нашими менеджерами. Стоимость зависит от размеров ворот.

Зона применения

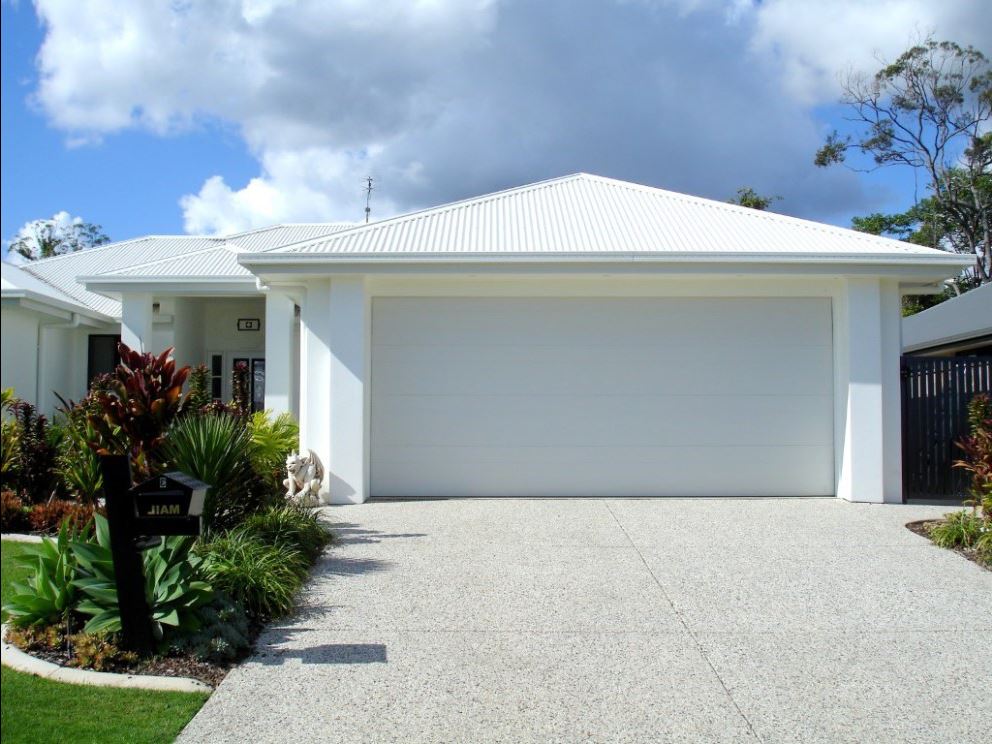

Дачи, загородные дома, коттеджи, парковки, где необходимо обеспечить безопасность, защиту территории и комфортный въезд.

Преимущества

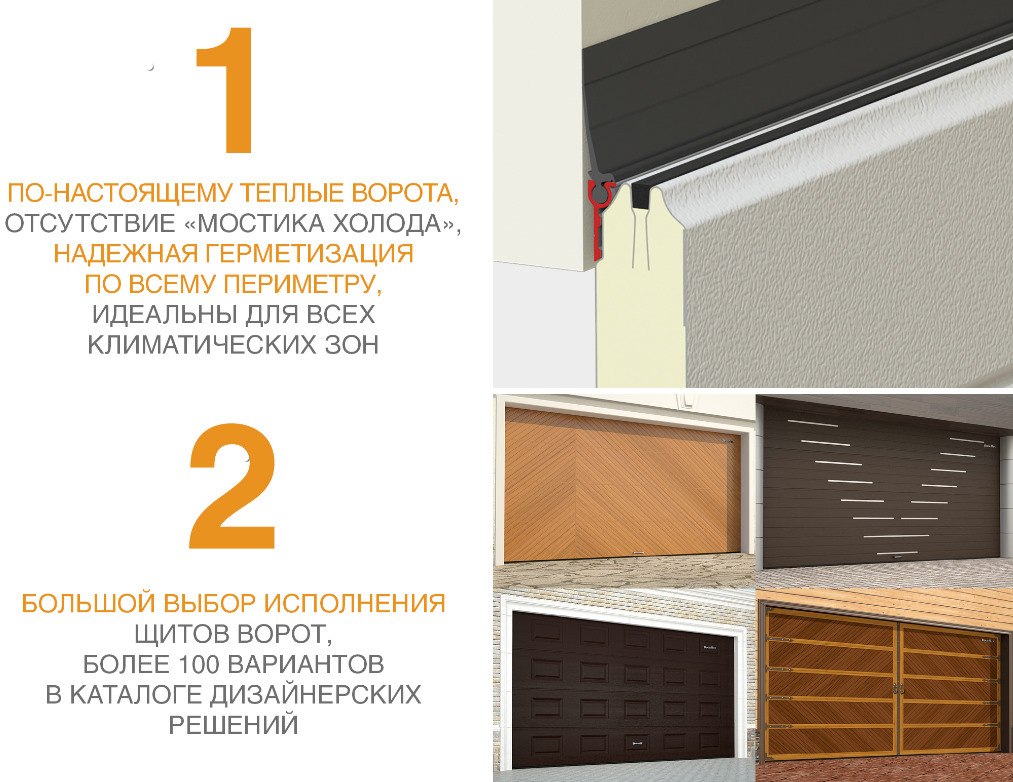

Теплоэффективность

Панель с терморазделением, отсутствие мостика холода, герметизация по всему контуру за счет двухлепестковых боковых уплотнителей и энергоэффективных нижних и верхних профилей с уплотнителями.

Высокая прочность щита ворот

За счет уникального негорючего PIR-наполнителя с высочайшими прочностными характеристиками, а так же благодаря стальным усилителям, интегрированным в сэндвич-панели.

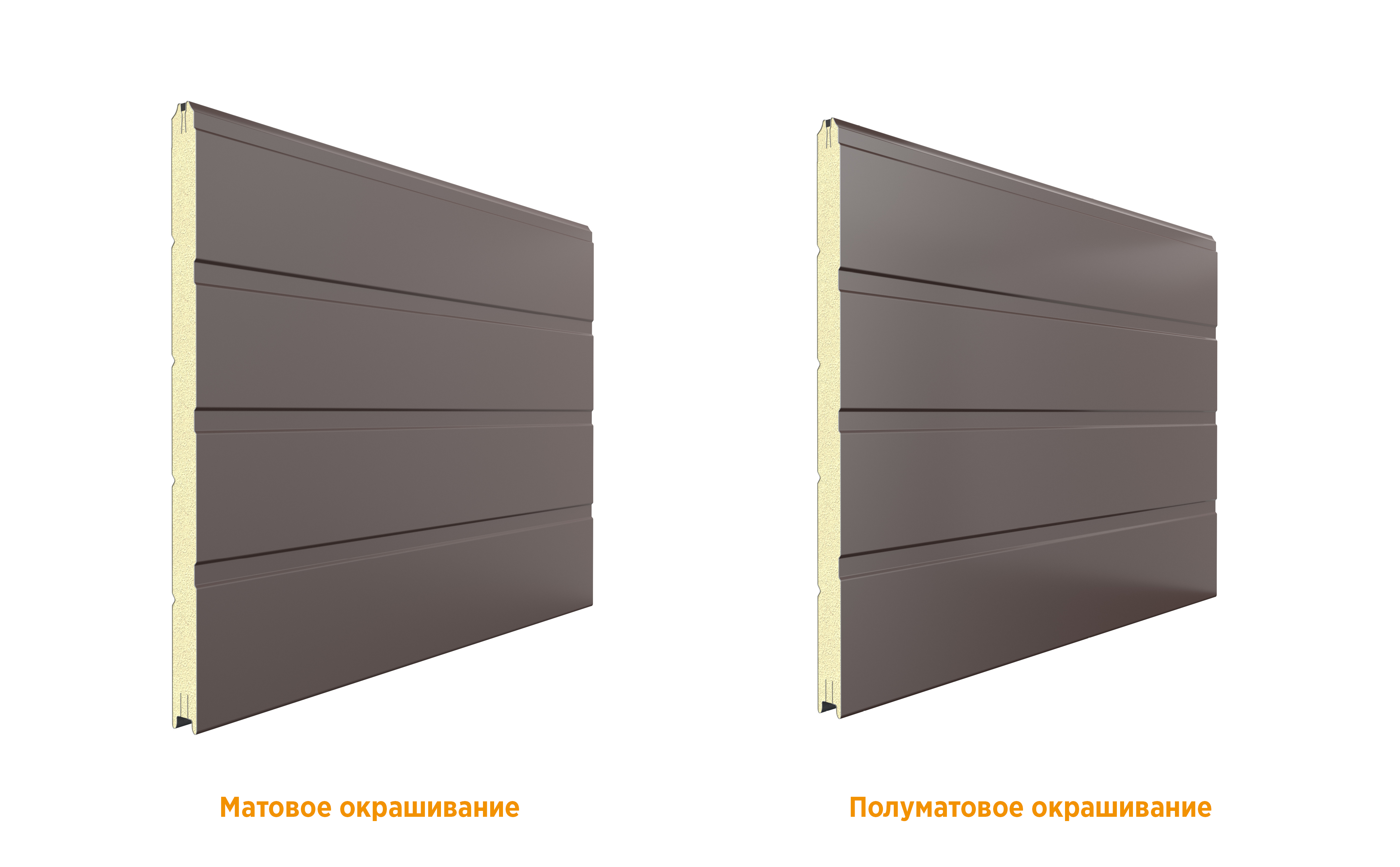

Высококачественные материалы сэндвич-панелей

Сталь толщиной 0,4–0,5 мм с антикоррозионным цинковым покрытием, современные полимерные красители, защитный слой лака. Внутренняя поверхность стального листа панели с адгезионным покрытием, обеспечивающим прочное соединение металла с наполнителем.

Автоматизированное производство ворот

Автоматические производство комплектации, полностью роботизированная сборка комплектации, робот для производства направляющих, автоматический стапель для сборки щита, автоматическая станция окраски, комплексы автоматической обработки панелей.

Соответствие ГОСТ

Конструкция ворот полностью, без каких-либо исключений, соответствует государственному стандарту ГОСТ 31174-2017, «Ворота металлические».

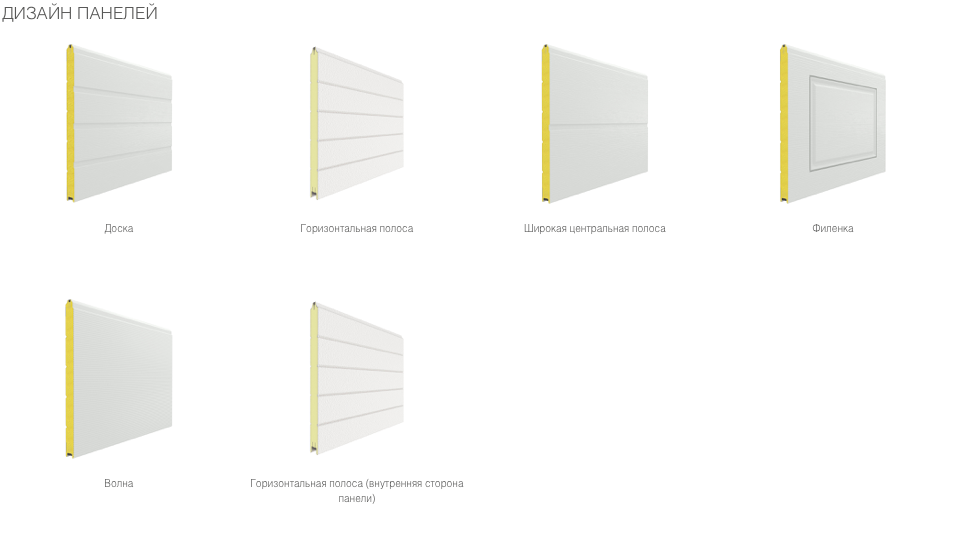

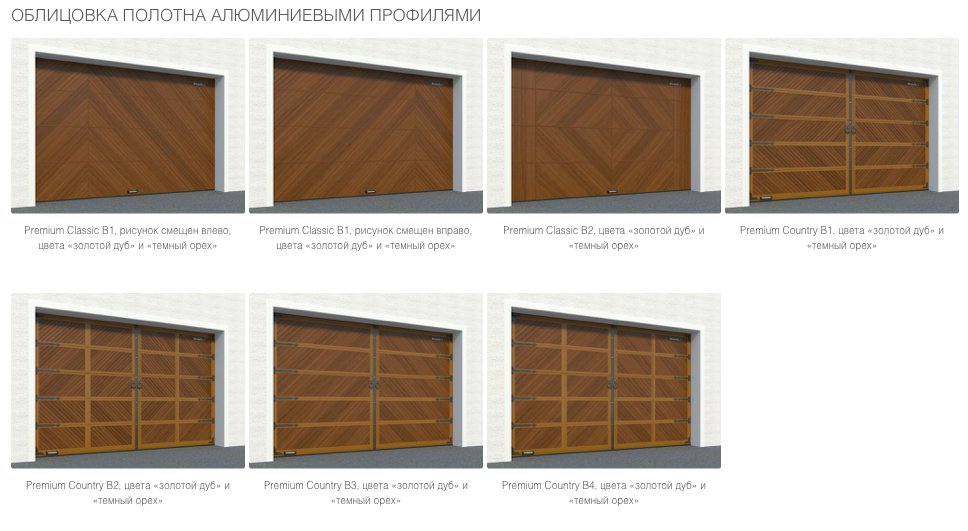

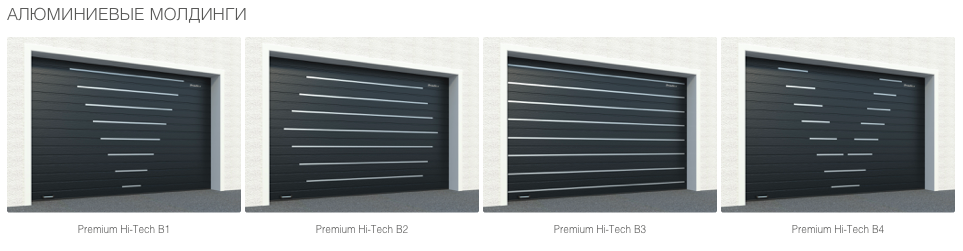

ДИЗАЙН ПАНЕЛЕЙ


Доска (внешняя сторона, стальная и алюминиевая панели)	Верхняя полоса (внешняя сторона, стальная панель)

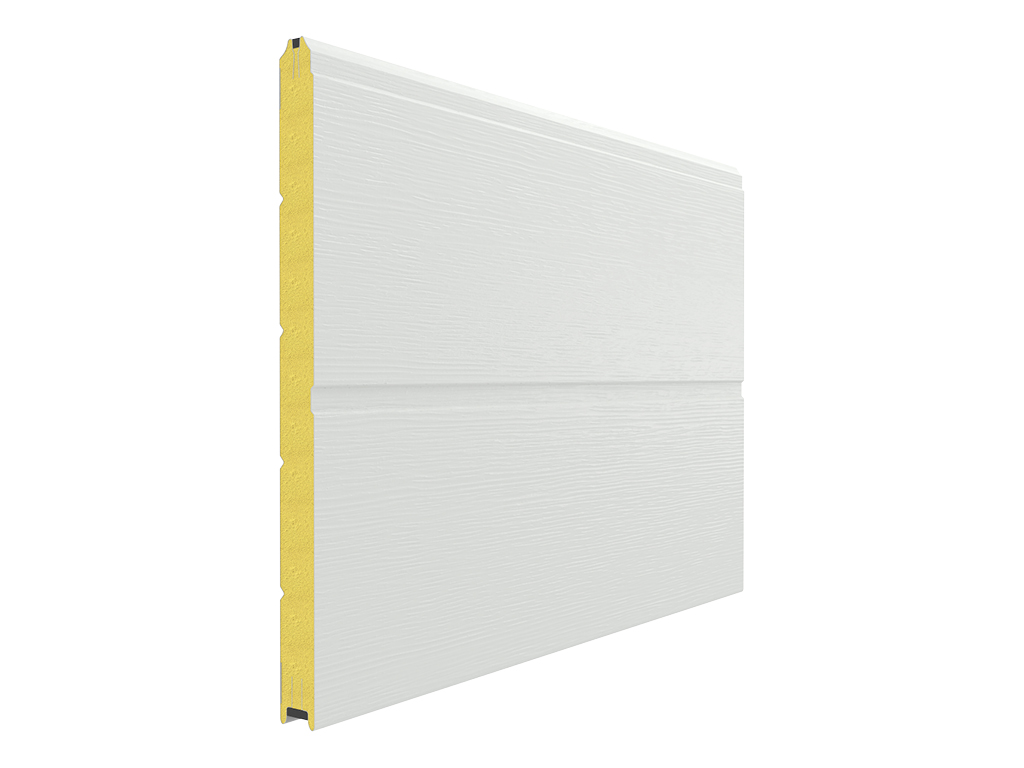

Широкая центральная полоса (внешняя сторона, стальная панель)	Горизонтальная полоса (внешняя сторона, стальная панель)

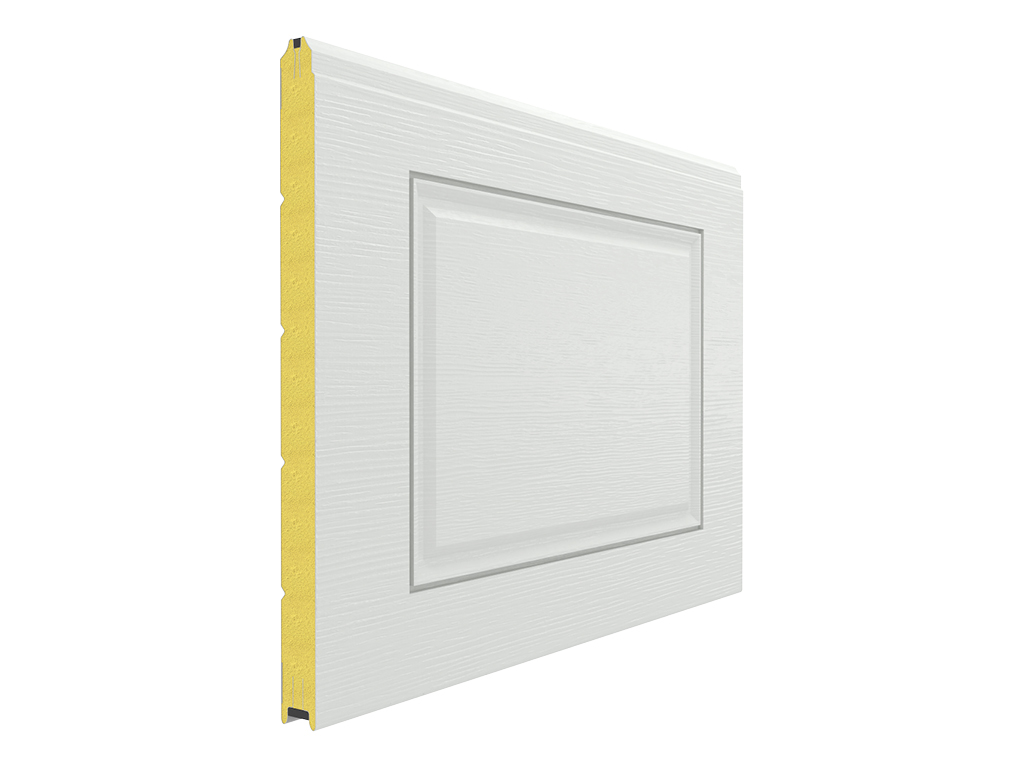

Филенка (внешняя сторона, стальная панель)	Волна (внешняя сторона, стальная панель)

Горизонтальная полоса (внутренняя сторона, стальная и алюминиевая панели)

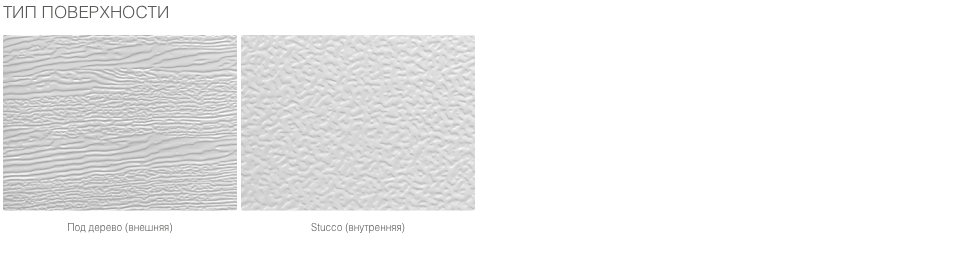

ТИП ПОВЕРХНОСТИ


Под дерево (внешняя сторона, стальная и алюминиевая панели)	Гладкая (внешняя)

Стукко (внутренняя сторона, стальная и алюминиевая панели)

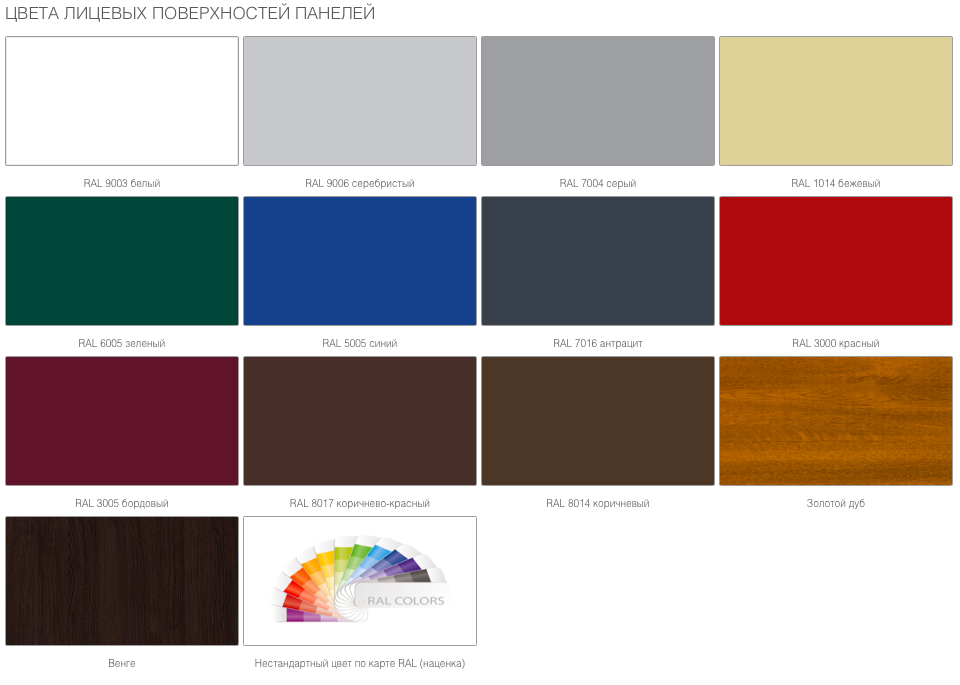

ЦВЕТА ЛИЦЕВЫХ ПОВЕРХНОСТЕЙ ПАНЕЛЕЙ


RAL 9003 (белый, стальная и алюминиевая панели)	RAL 9006 (серебристый, стальная панель)

RAL 7004 (серый, стальная панель)	RAL 1014 (бежевый, стальная панель)

RAL 6005 (зеленый, стальная панель)	RAL 5005 (синий, стальная панель)

RAL 7016 (антрацит, стальная панель)	RAL 7016 («мороз», стальная панель, наценка)

RAL 3000 (красный, стальная панель)	RAL 3005 (бордовый, стальная панель)

RAL 8017 (красно-коричневый, стальная и алюминиевая панели)	RAL 8017 («мороз», стальная панель, наценка)

RAL 7024 (графит, стальная панель)	Золотой дуб (стальная панель, наценка)

Венге (стальная панель, наценка)	Нестандартный цвет по карте RAL (стальная панель, наценка)

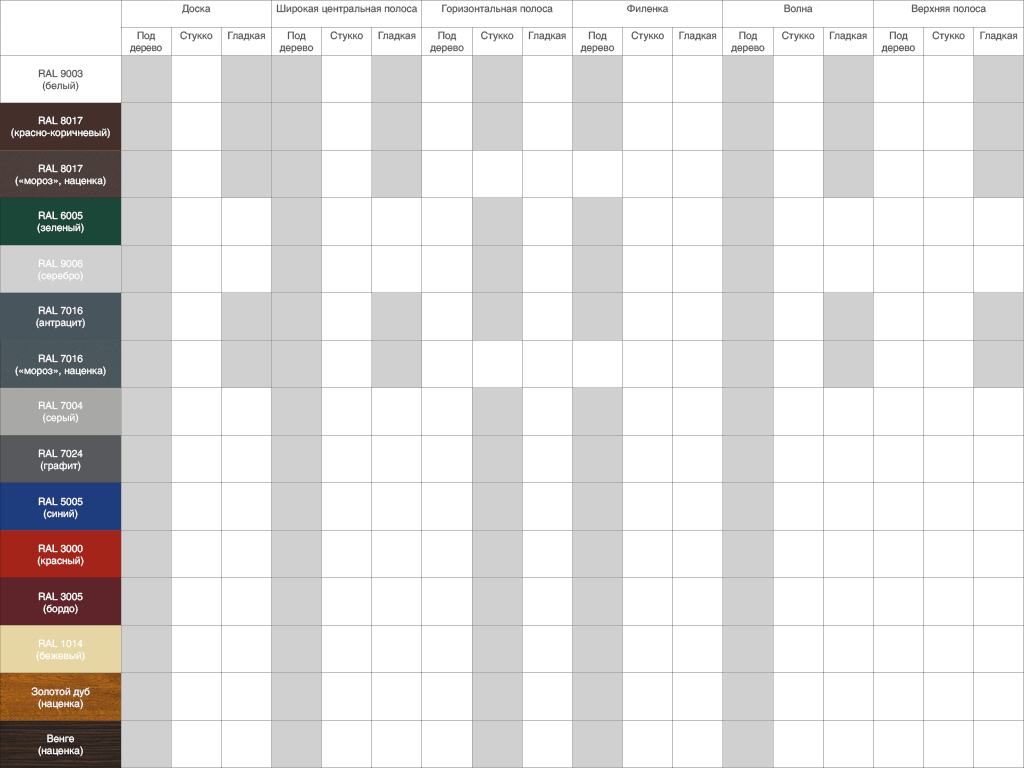

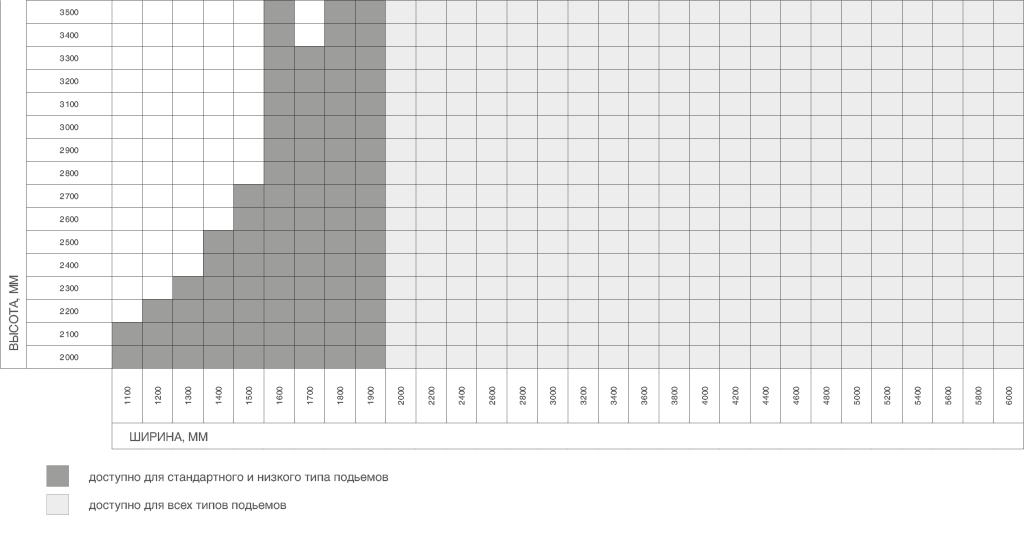

ТАБЛИЦА СООТВЕТСТВИЯ ДОСТУПНОГО ДИЗАЙНА, ТЕКСТУРЫ И ЦВЕТА

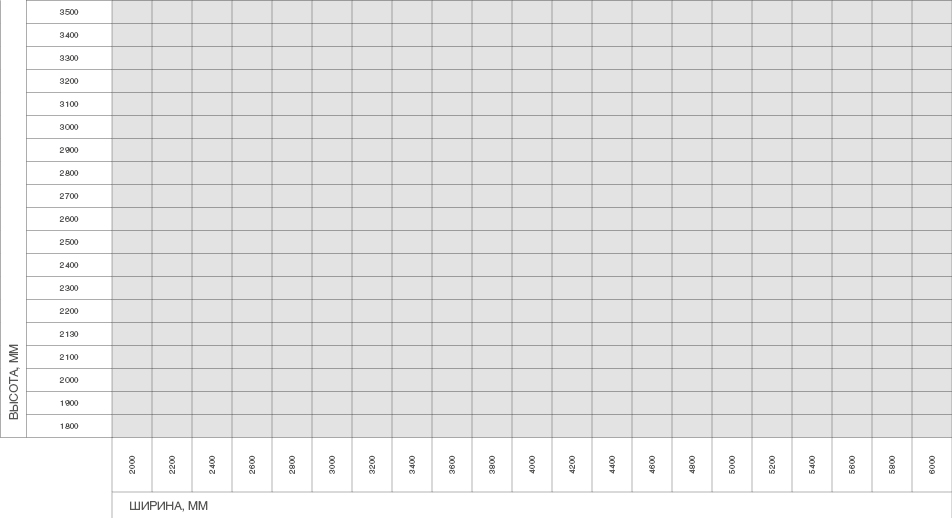

ТАБЛИЦА РАЗМЕРОВ

Параметр	Показатель
Ширина проема, мм	1 100–6 000
Высота проема, мм	2 000–3 500
Притолока, мм	От 150
Пристенки, мм	От 120

РАЗМЕРЫ ПРОЕМА

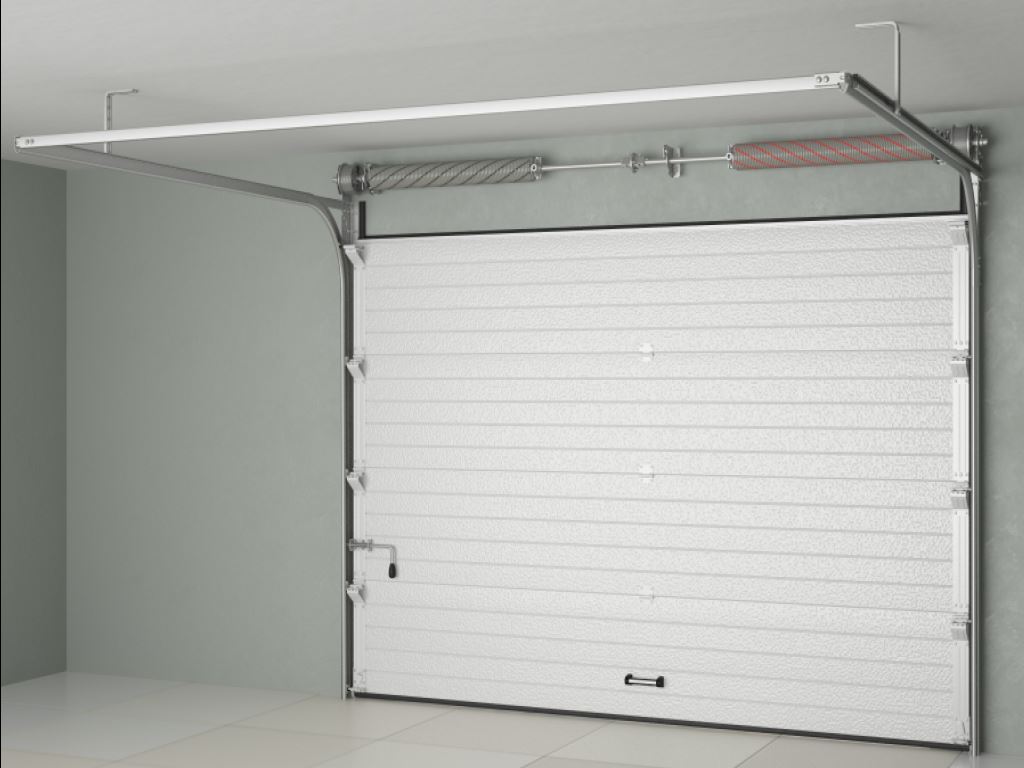

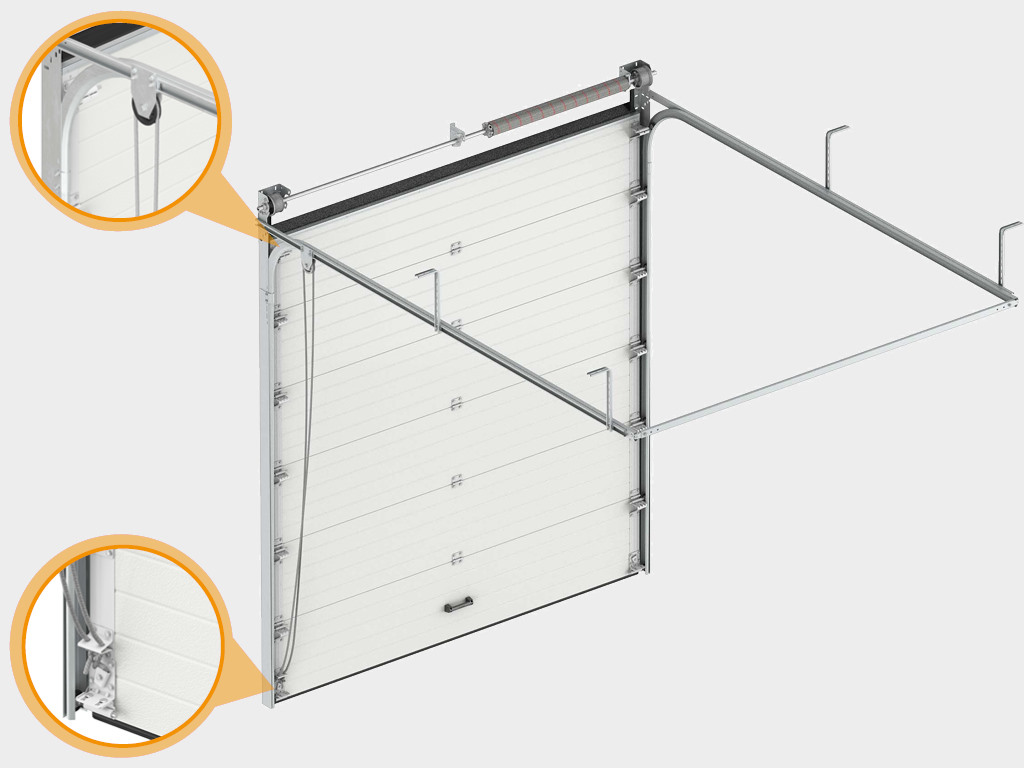

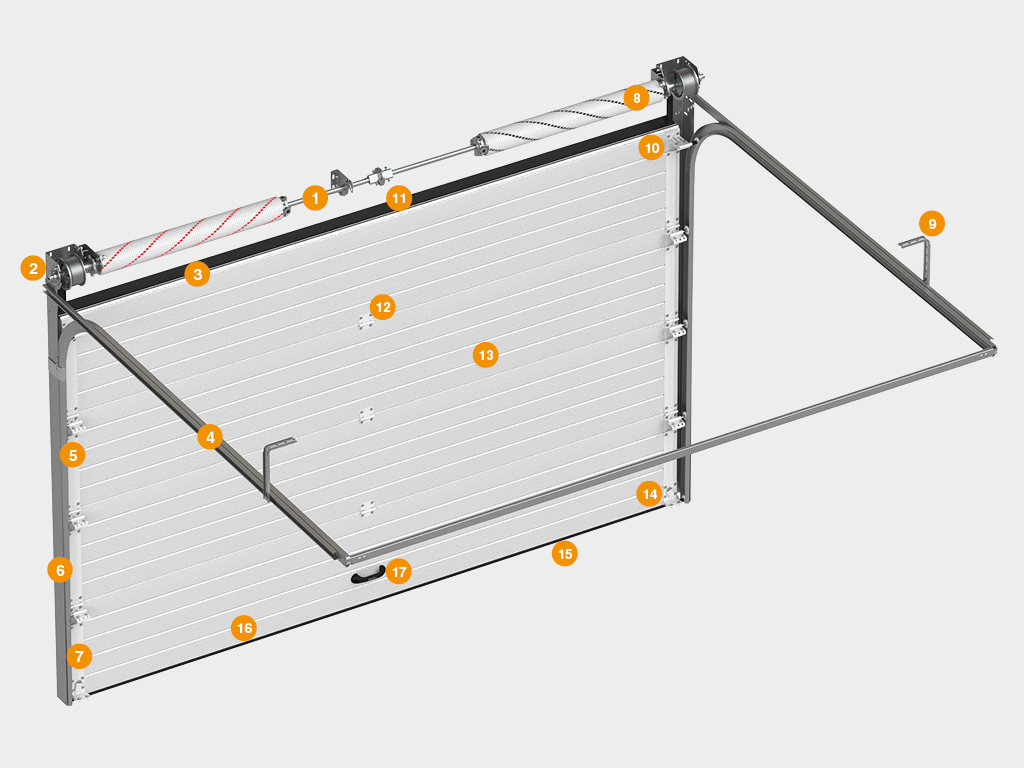

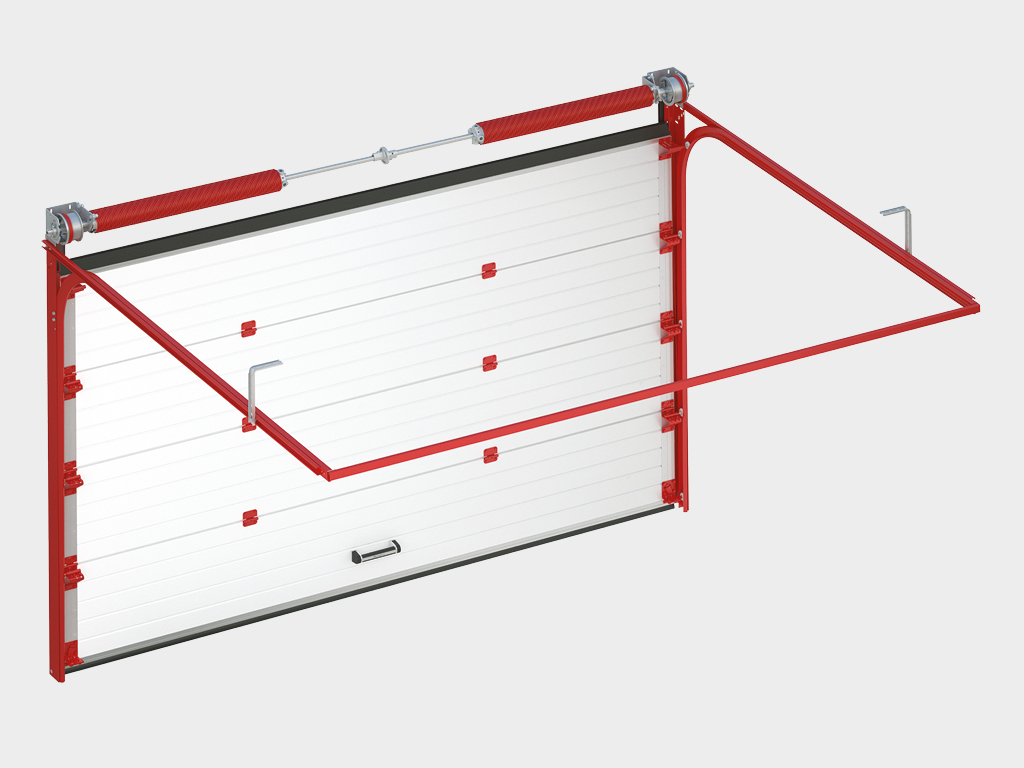

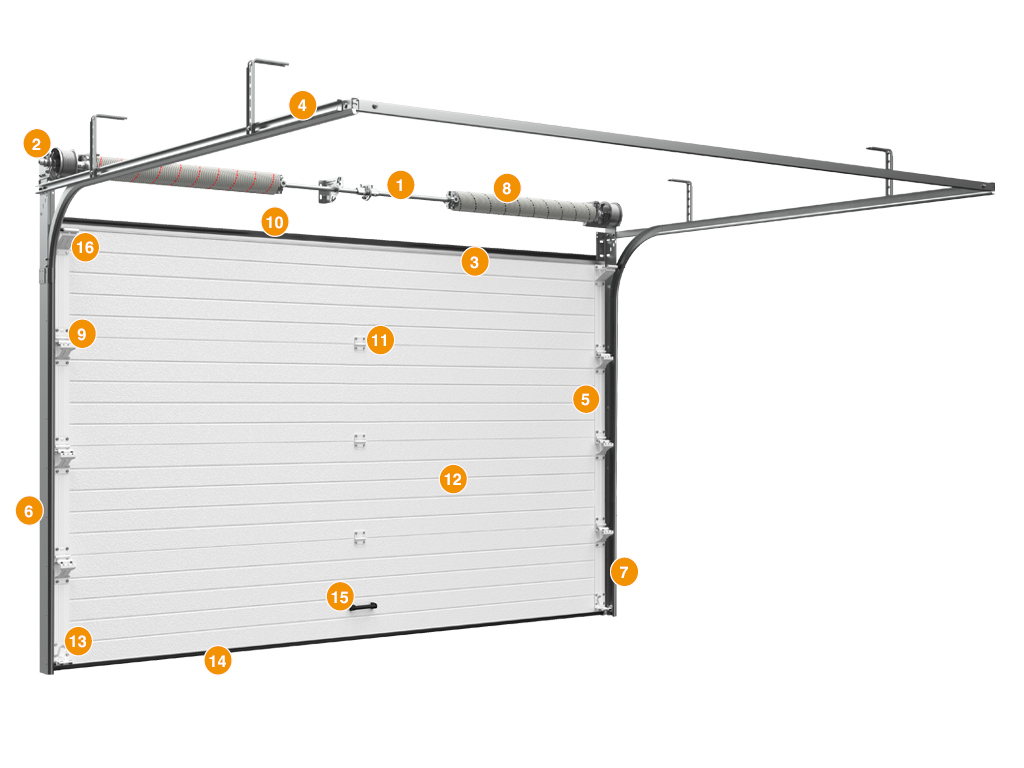

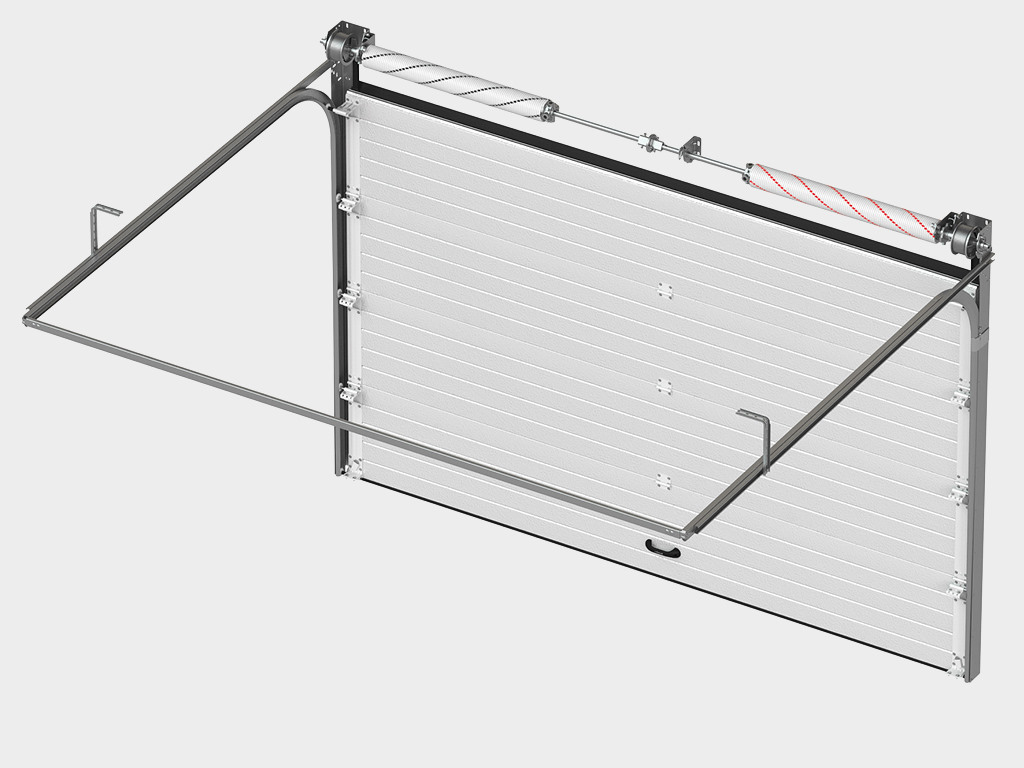

КОНСТРУКЦИЯ

1. Система уравновешивания полотна ворот – пружинно-торсионный механизм (устройство защиты от разрыва пружины является опцией)

2. Концевой П-образный опорный кронштейн

3. Верхний профиль

4. Горизонтальная направляющая

5. Боковая крышка

6. Угловая стойка

7. Вертикальная направляющая

8. Торсионная пружина

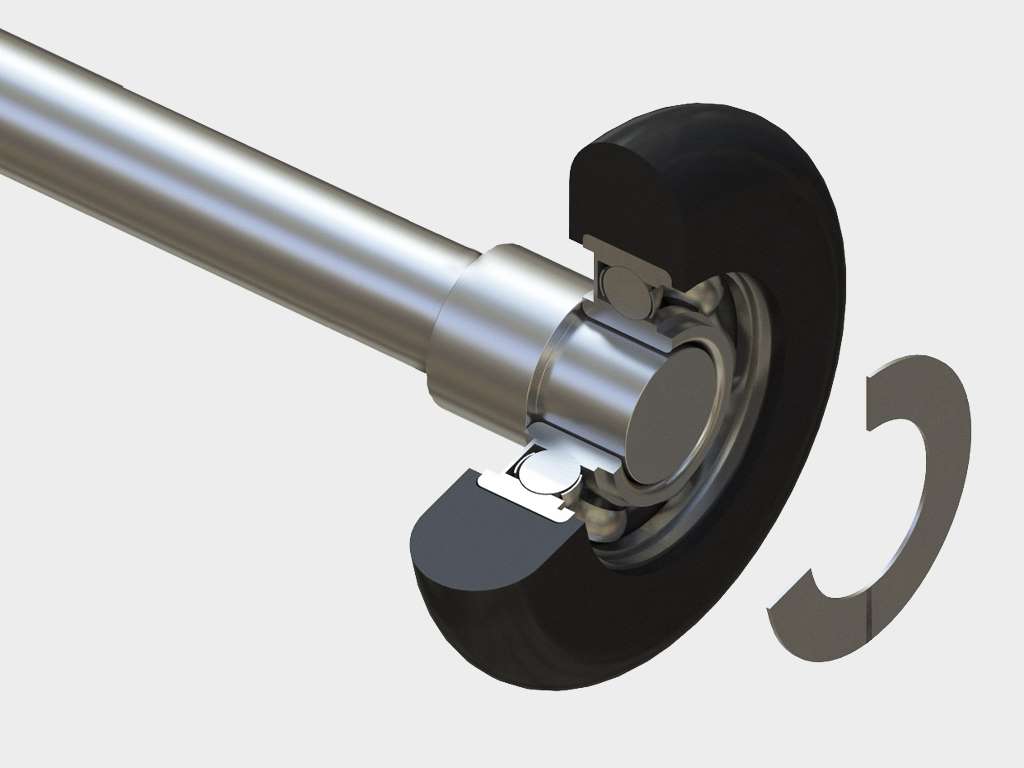

9. Опора с роликодержателем и роликом

10. Верхний уплотнитель

11. Петля

12. Полотно ворот из сэндвич-панелей

13. Нижний угловой кронштейн

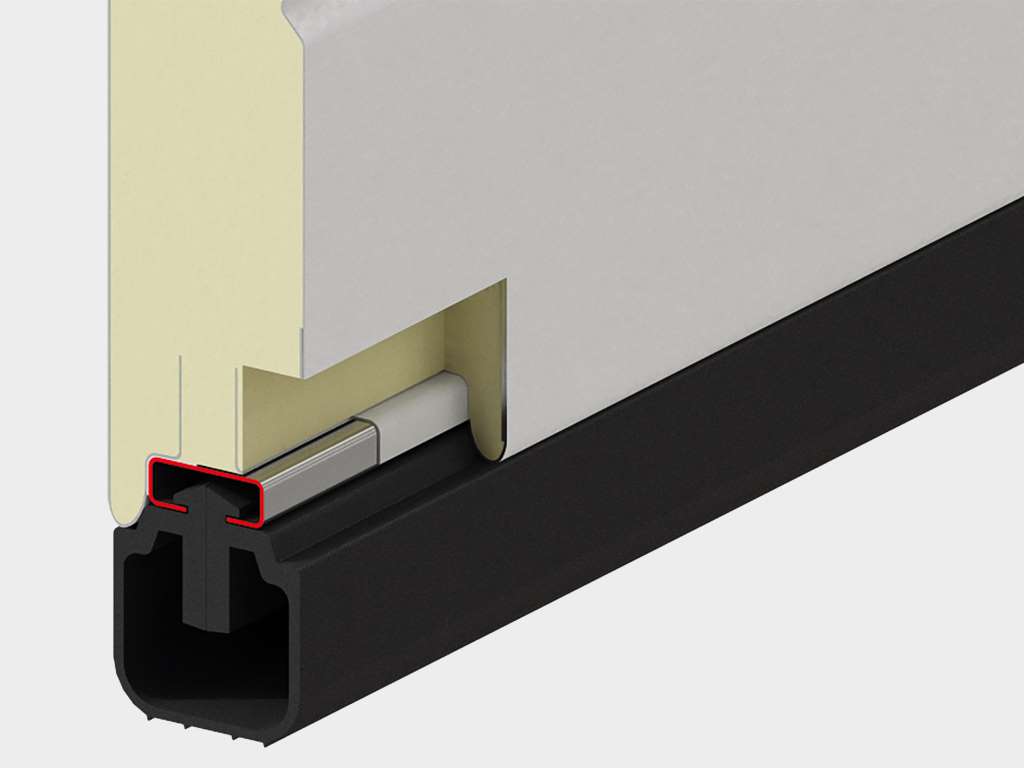

14. Нижний уплотнитель

15. Ручка

16. Верхняя опора с роликодержателем и роликом

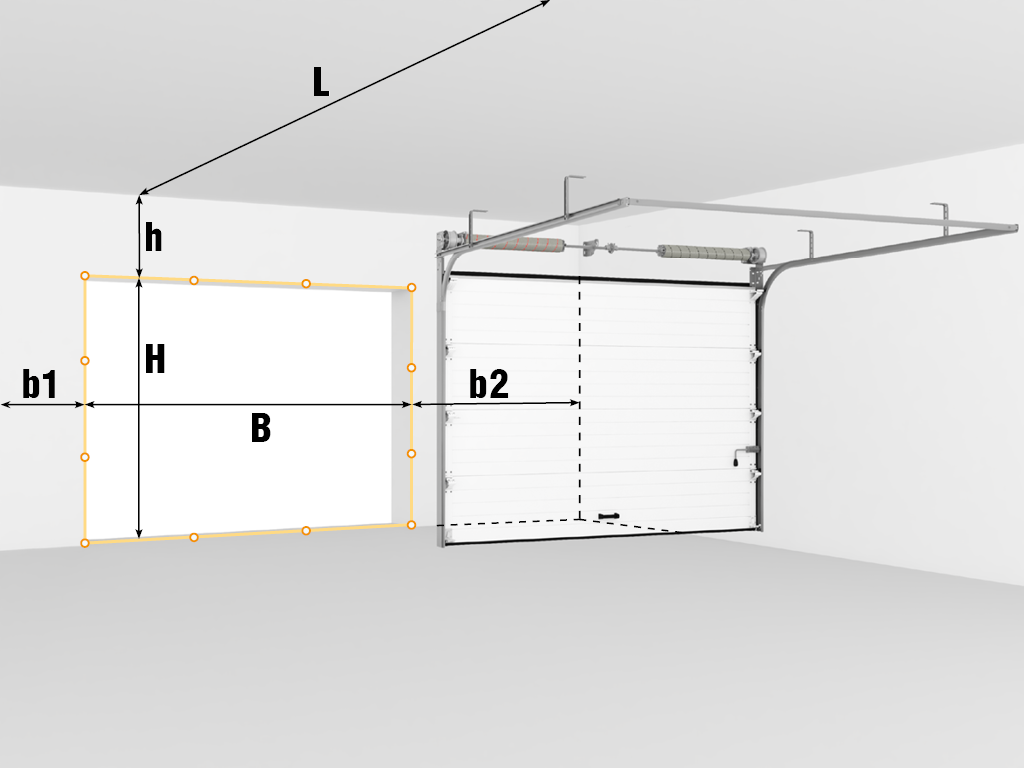

Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Низкий подъем, барабан спереди.

НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230 (≥ 260 мм под привод)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	До 190 – без привода, ширина проема до 4 500; до 235 – без привода, ширина проема более 4 500; до 10 – с потолочным приводом, ширина проема до 4 500; до 70 – с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан спереди (комплект стандартных направляющих серии rktn).

НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ (RKTN)

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 552
A2, мм Высота горизонтальной направляющей	А - 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	До 245 – без привода, ширина проема до 4 500; до 300 – без привода, ширина проема более 4 500; до 60 – с потолочным приводом, ширина проема до 4 500; до 125 – с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан сзади.

НИЗКИЙ ПОДЪЕМ, БАРАБАН СЗАДИ

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H

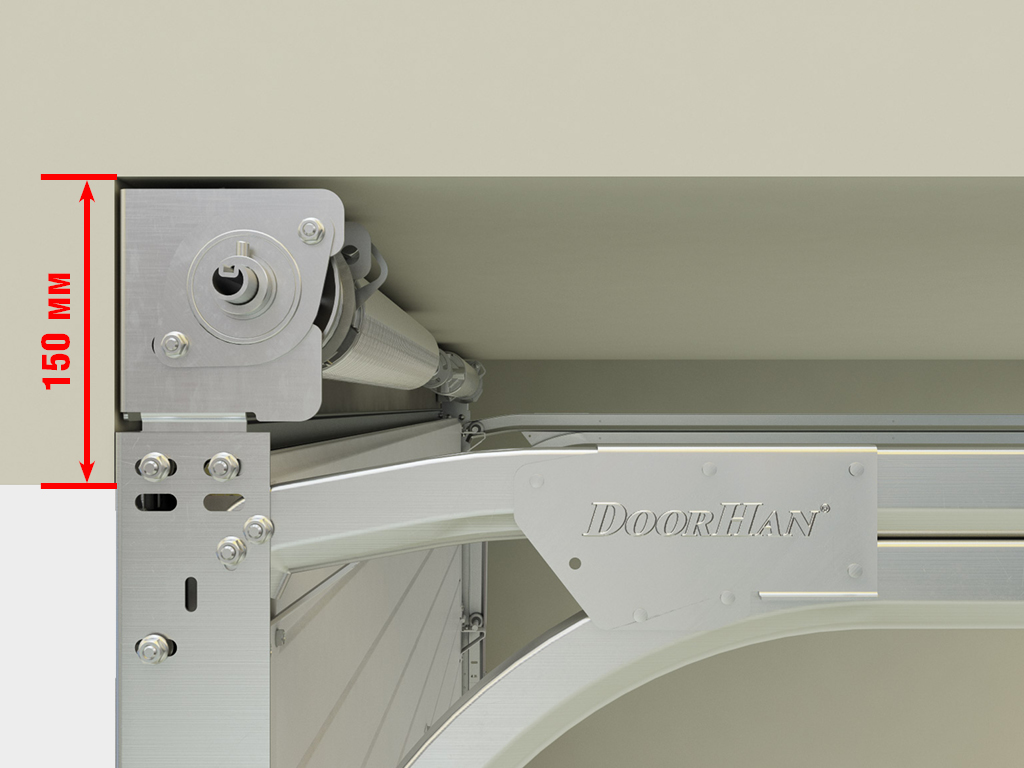

h, мм Высота притолоки	≥ 150 (≥160 c потолочным приводом)
B, мм Ширина проема	B
A, мм Высота угловой стойки	При h > 170: H + 110; при 150 ≤ h ≤170: H + h - 60
Ab, мм Высота оси вала и барабана	При h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (без привода); 40...60 (с потолочным приводом)

Стандартный подъем.

СТАНДАРТНЫЙ ПОДЪЕМ

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A - 580; R305: A - 490
A2, мм Высота горизонтальной направляющей	А - 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

Стандартный наклонный подъем.

СТАНДАРТНЫЙ НАКЛОННЫЙ ПОДЪЕМ

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н - 300
E, мм Длина горизонтальных направляющих	Зависит от угла α°
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5…65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Высокий подъем.

ВЫСОКИЙ ПОДЪЕМ

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	По умолчанию h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470…600
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Наклонный высокий подъем.

НАКЛОННЫЙ ВЫСОКИЙ ПОДЪЕМ

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15…749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL - 330…580
E, мм Длина горизонтальных направляющих	Зависит от угла α°
Db, мм Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5…65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Вертикальный подъем.

ВЕРТИКАЛЬНЫЙ ПОДЪЕМ

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> H + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
A1, мм Высота вертикальной направляющей	H
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

БАЗОВАЯ КОМПЛЕКТАЦИЯ

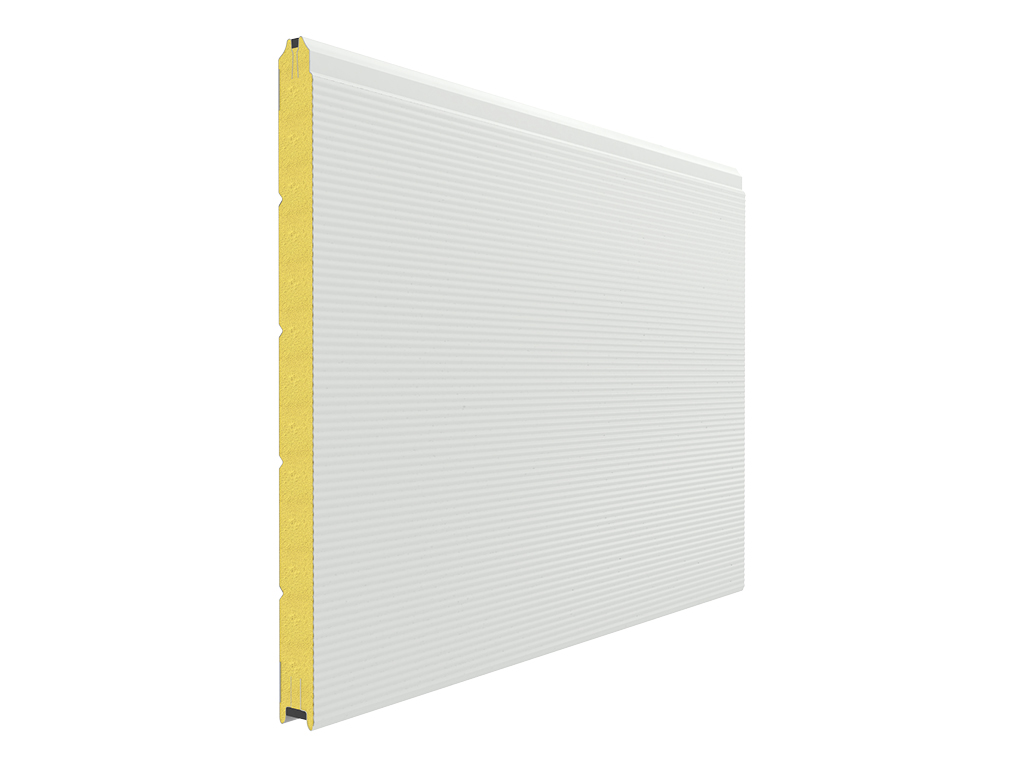

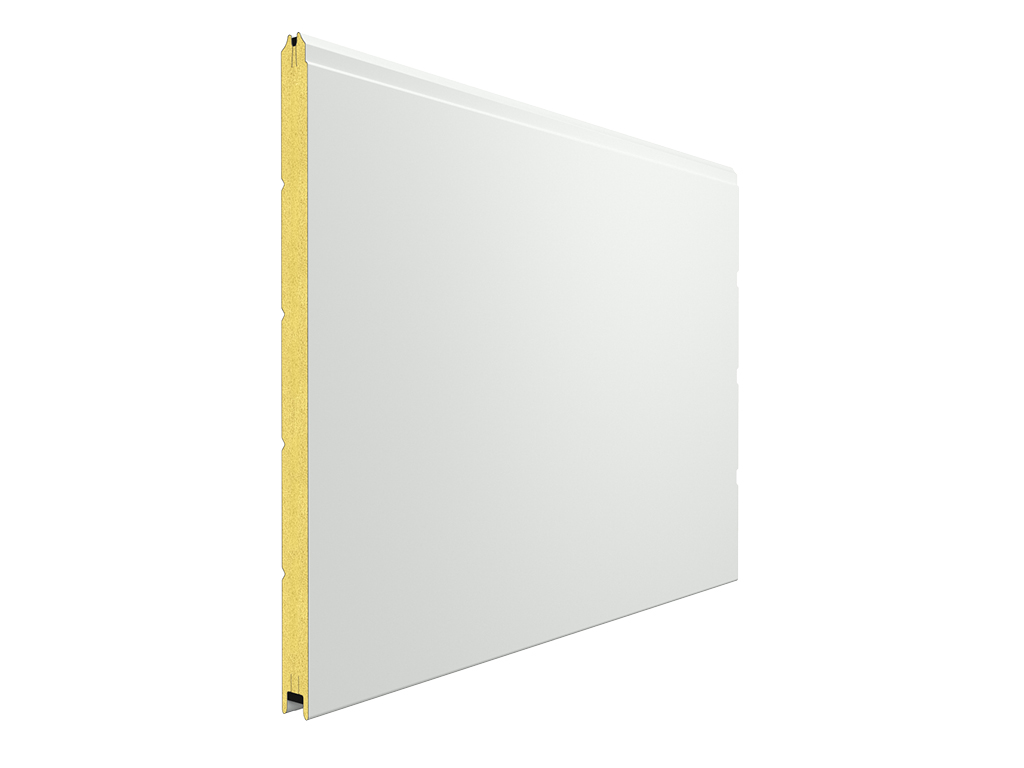

	Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры.

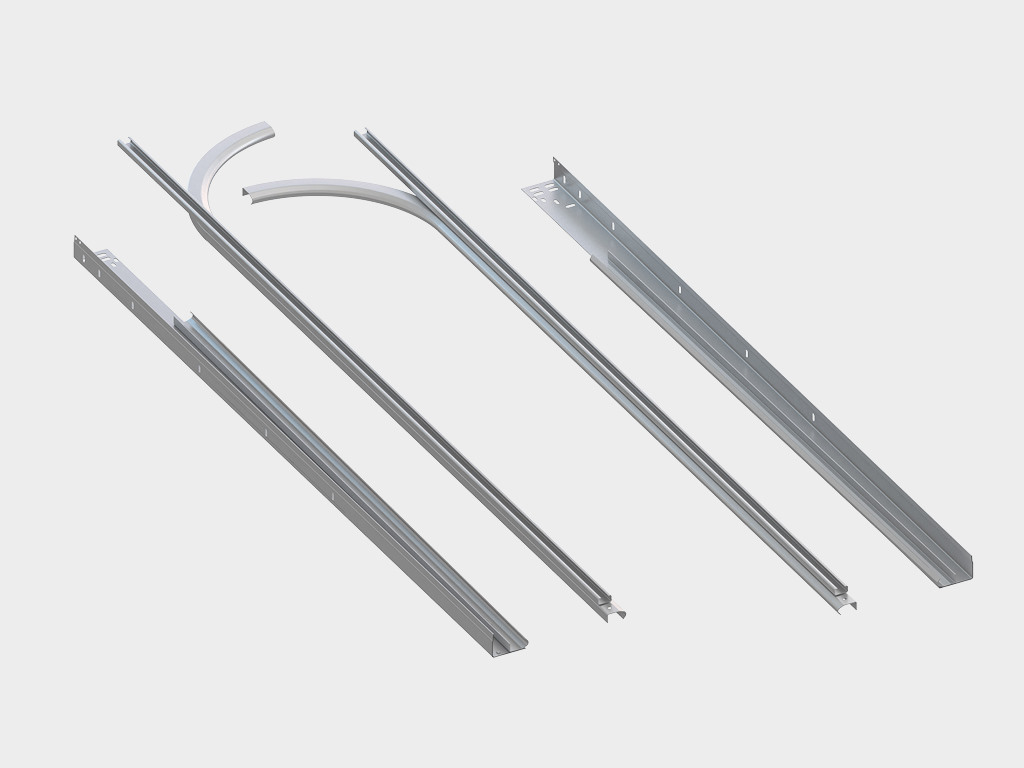

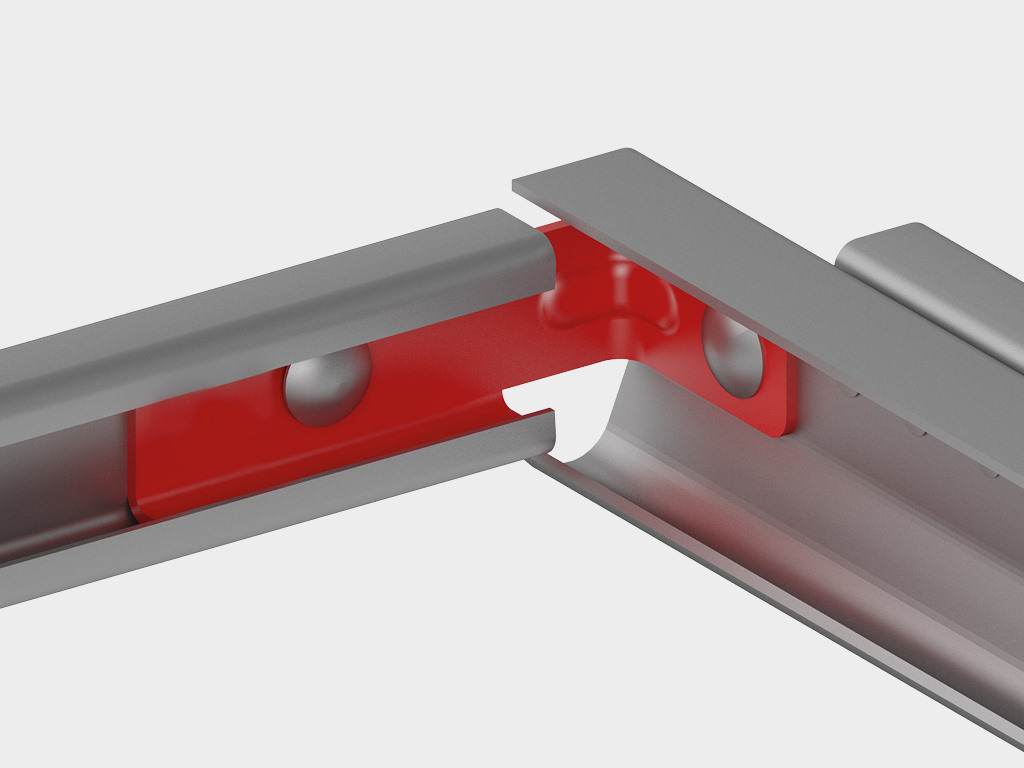

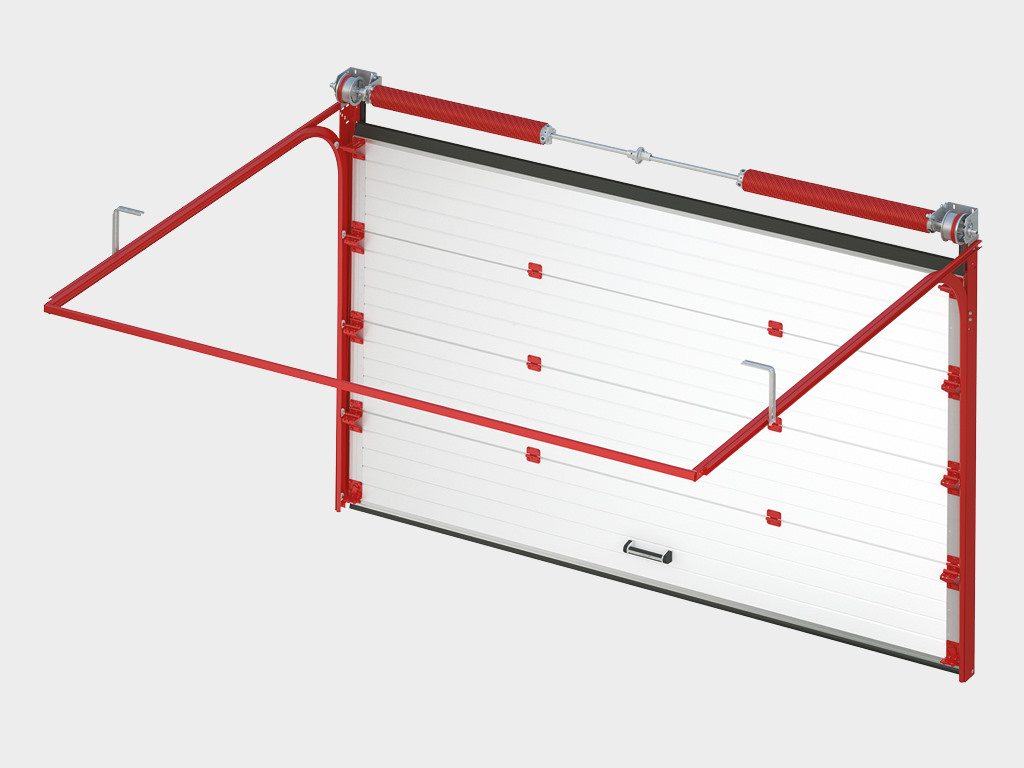

	Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации, собран на роботизированных комплексах.
	Устройство защиты от разрыва пружины входит в базовую комплектацию в случае вального привода или пружин диаметром 95, 152 мм.

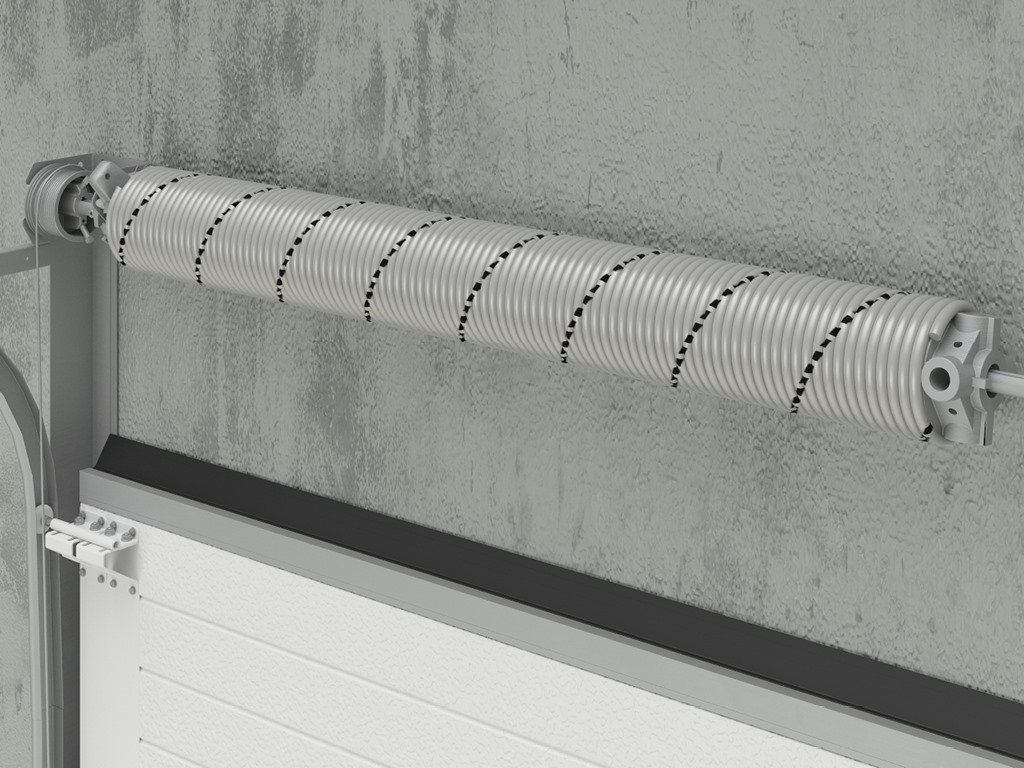

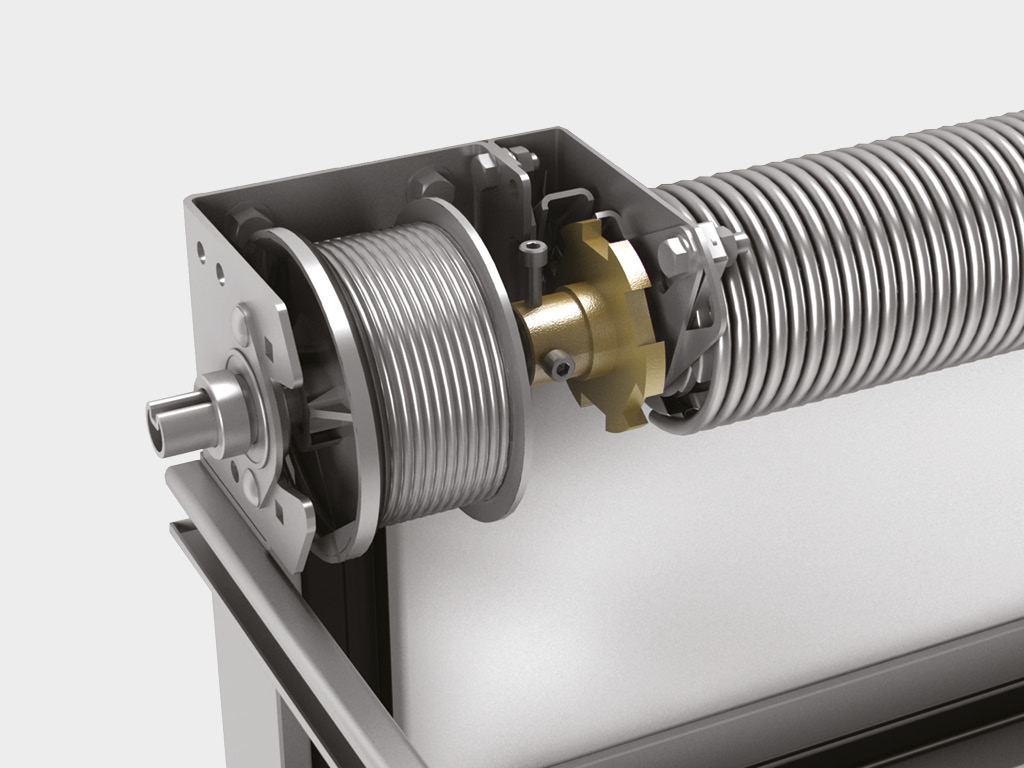

	Торсионный механизм, рассчитанный на 25 000 циклов и более. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.
	Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

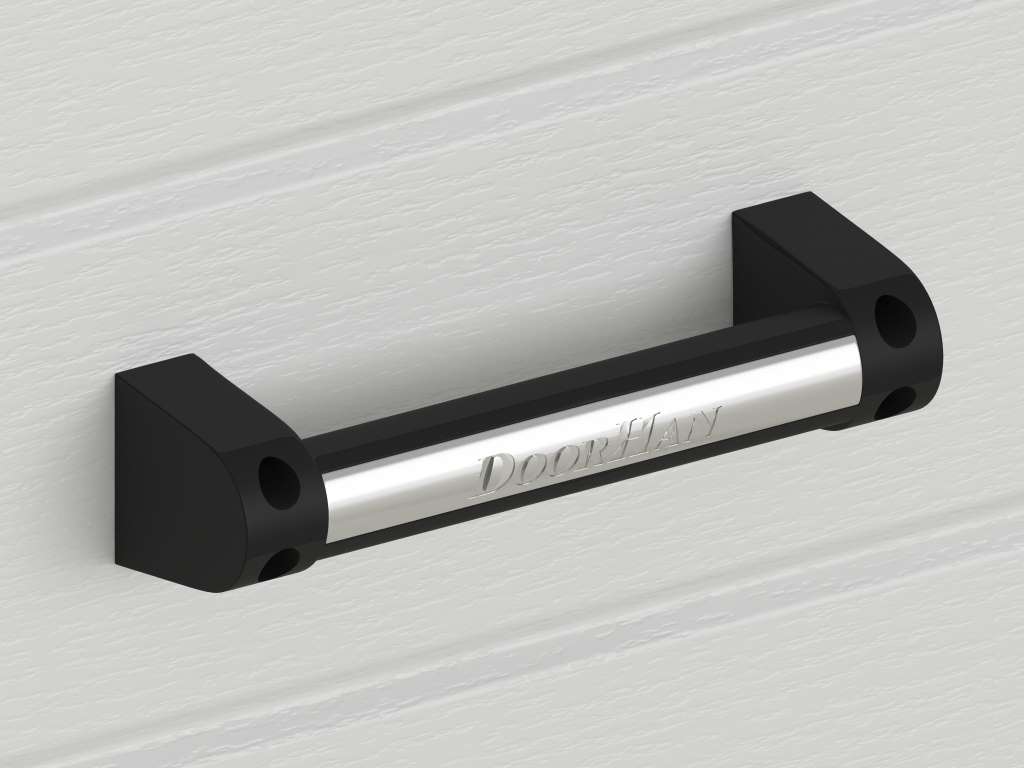

	Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

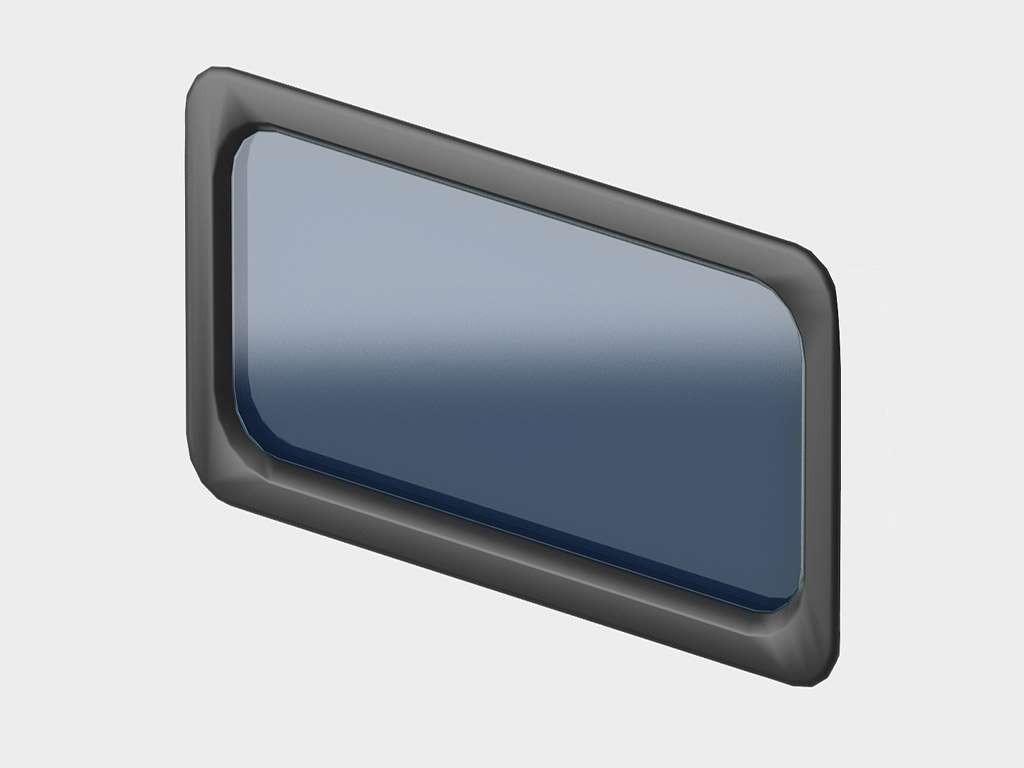

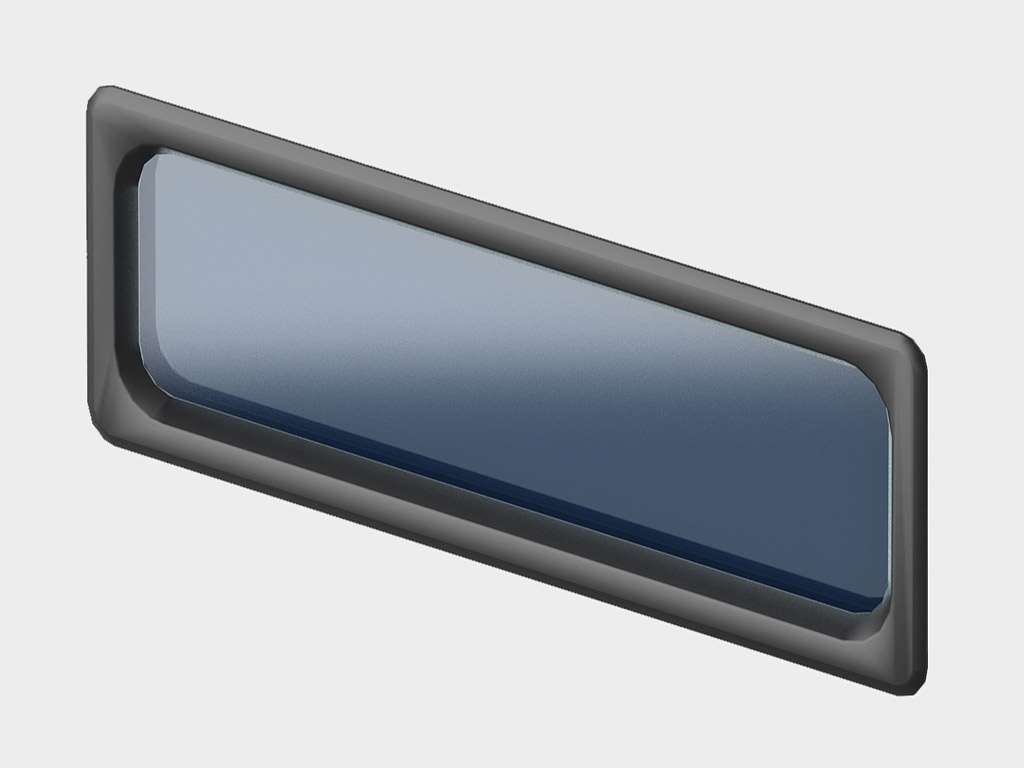

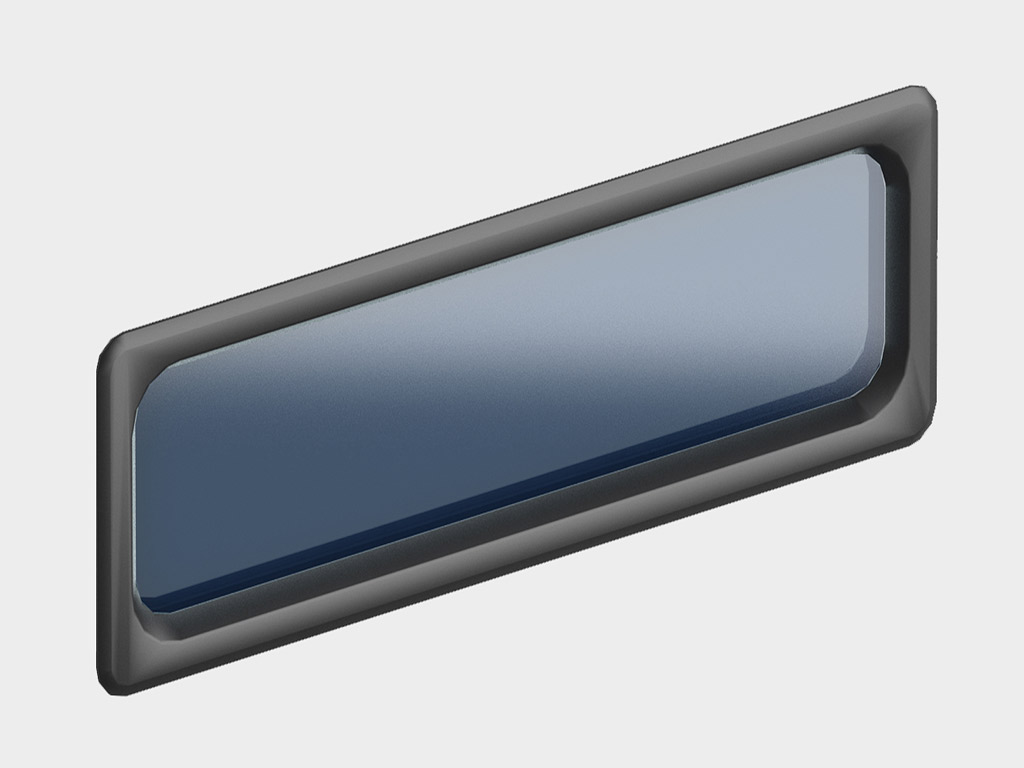

	Окно акриловое 607 × 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

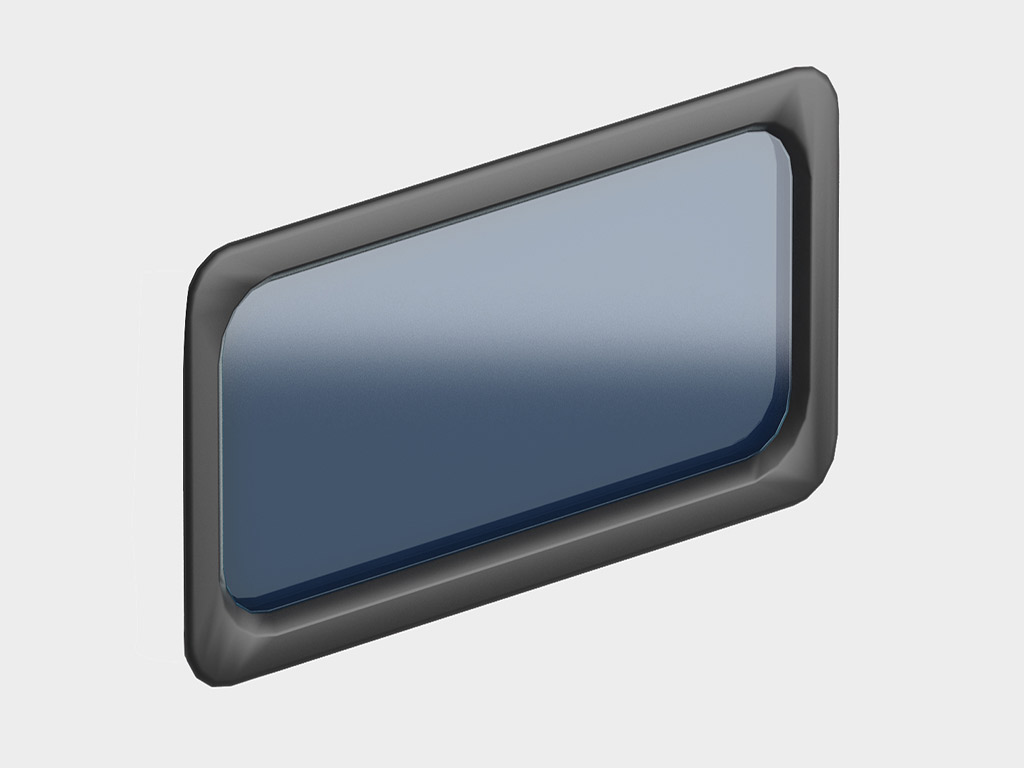

	Окно акриловое 627 × 327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

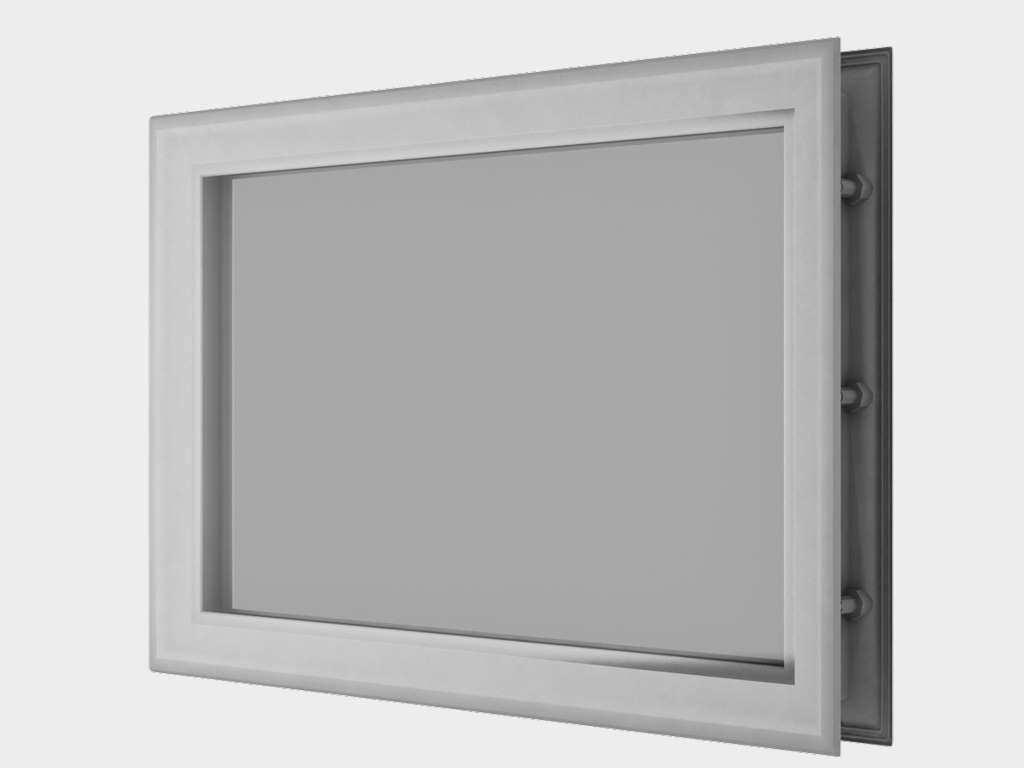

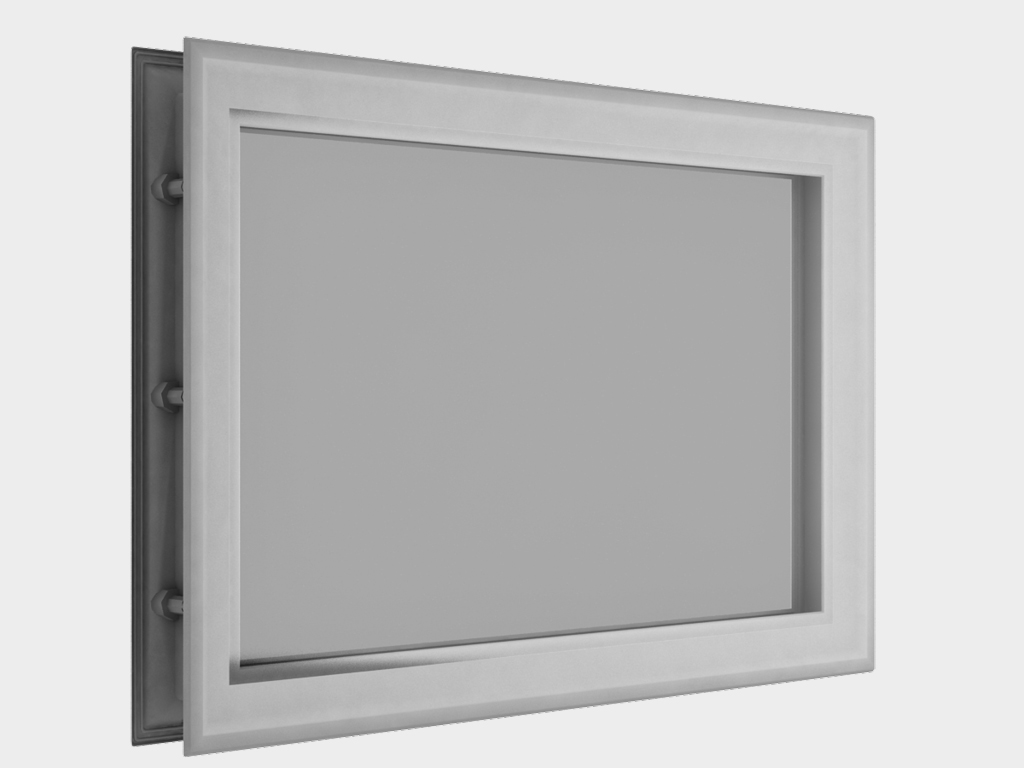

	Окно акриловое 452 × 302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.

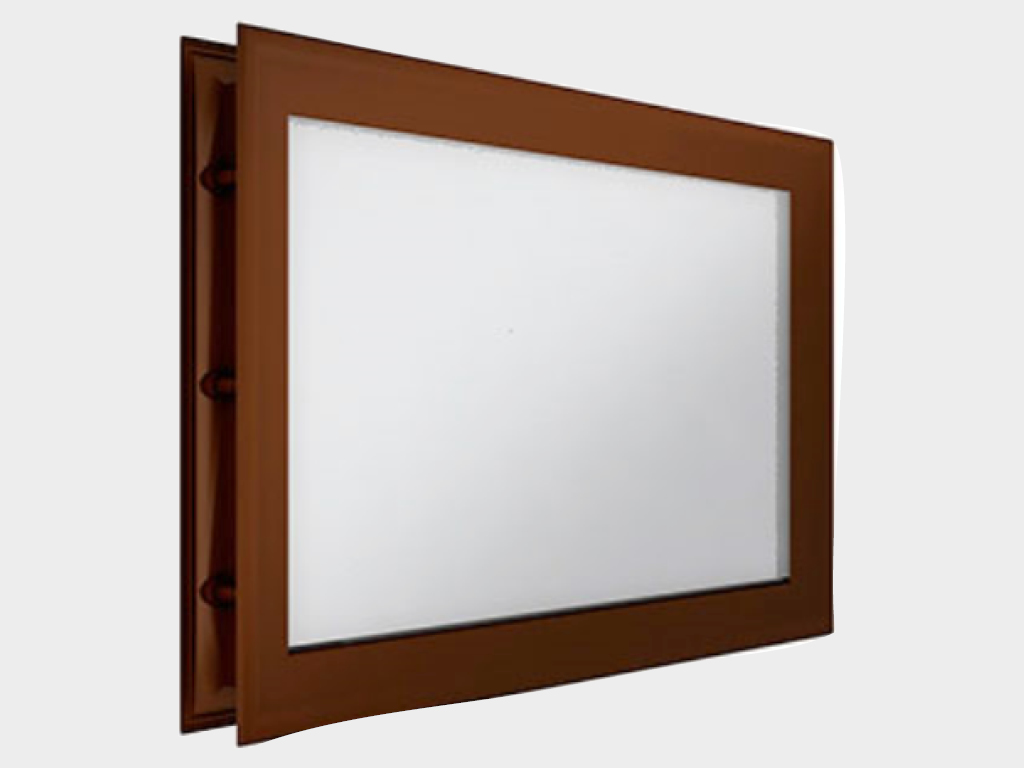

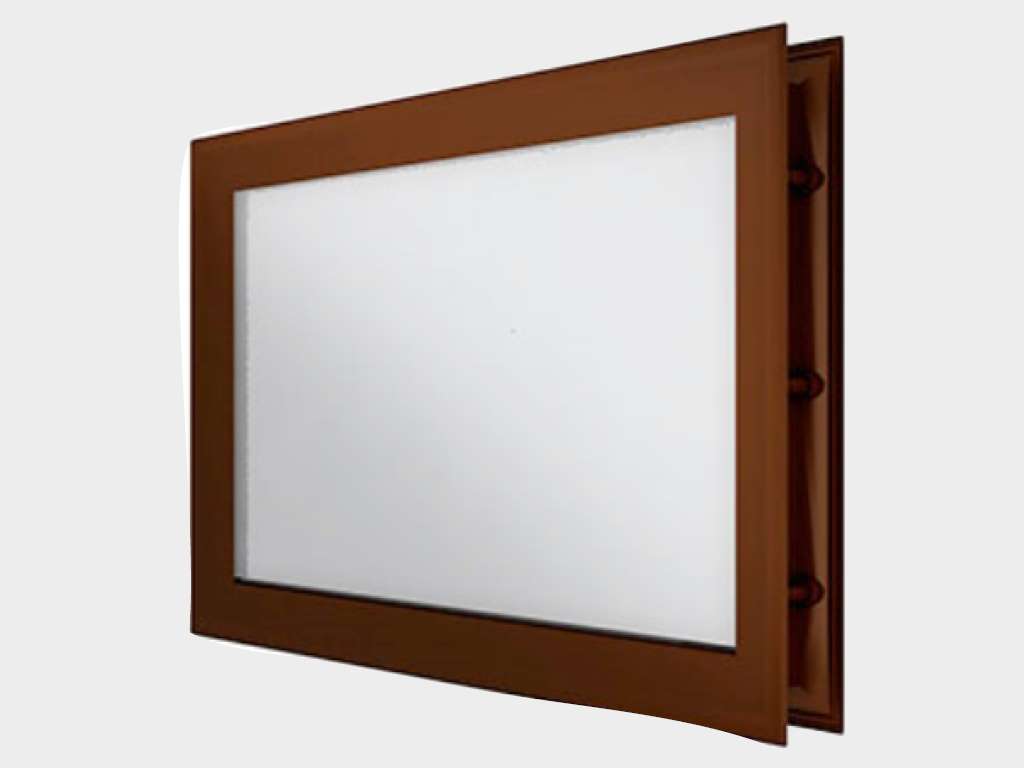

	Окно акриловое 452 × 302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.

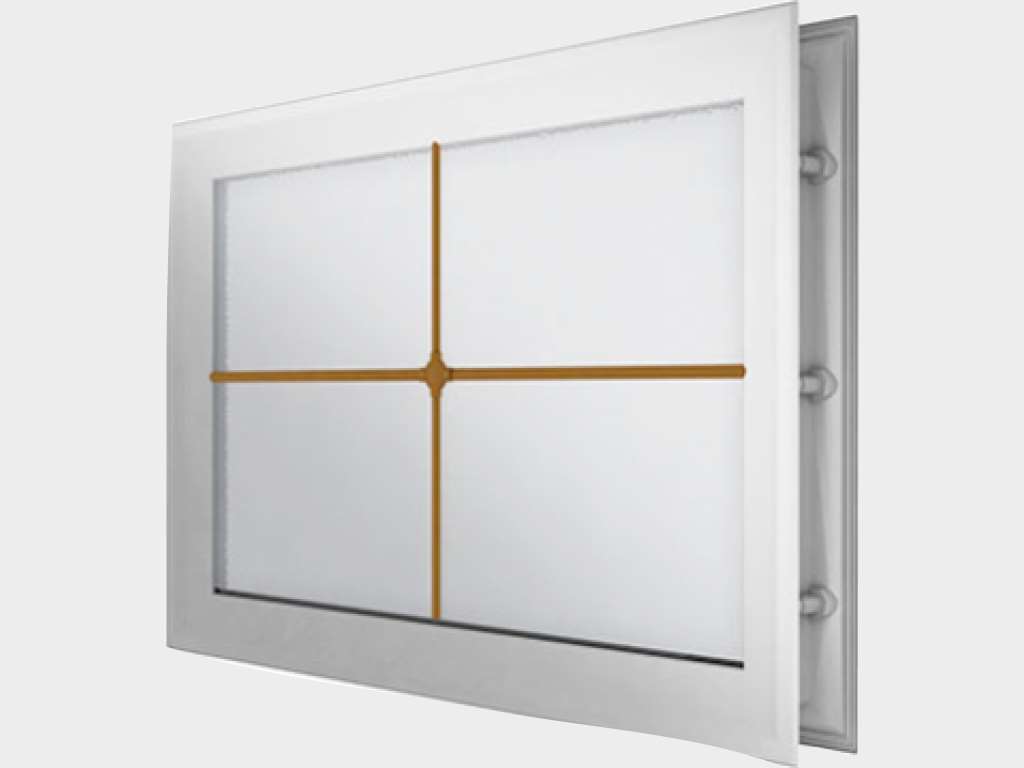

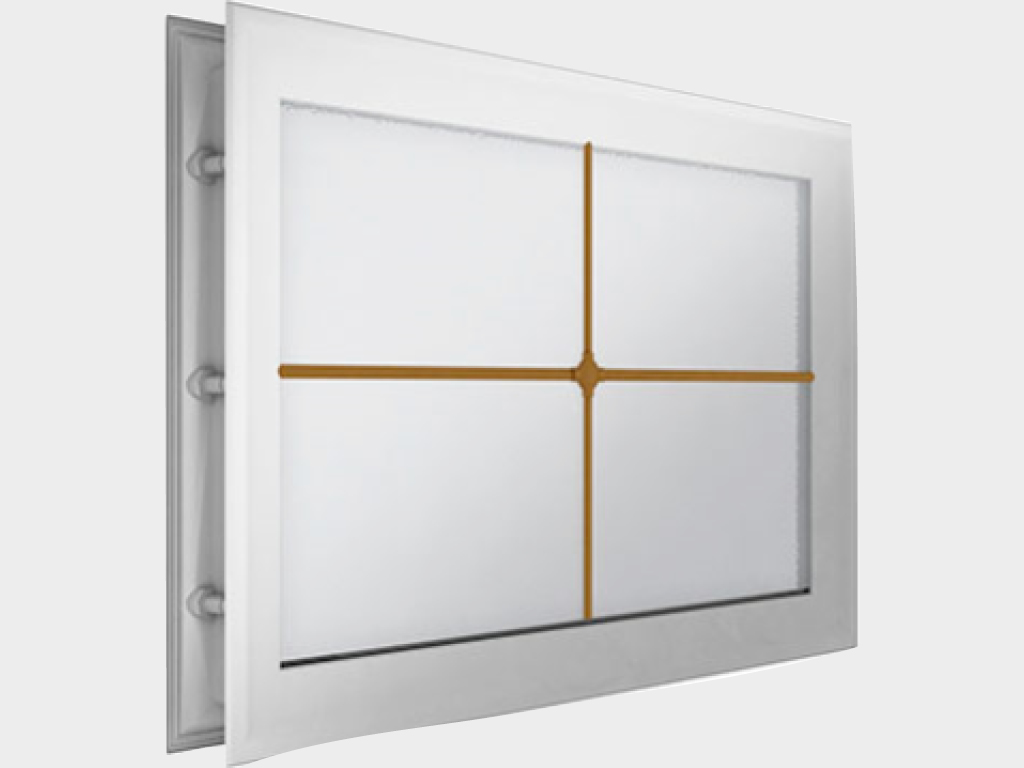

	Окно акриловое 452 × 302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.

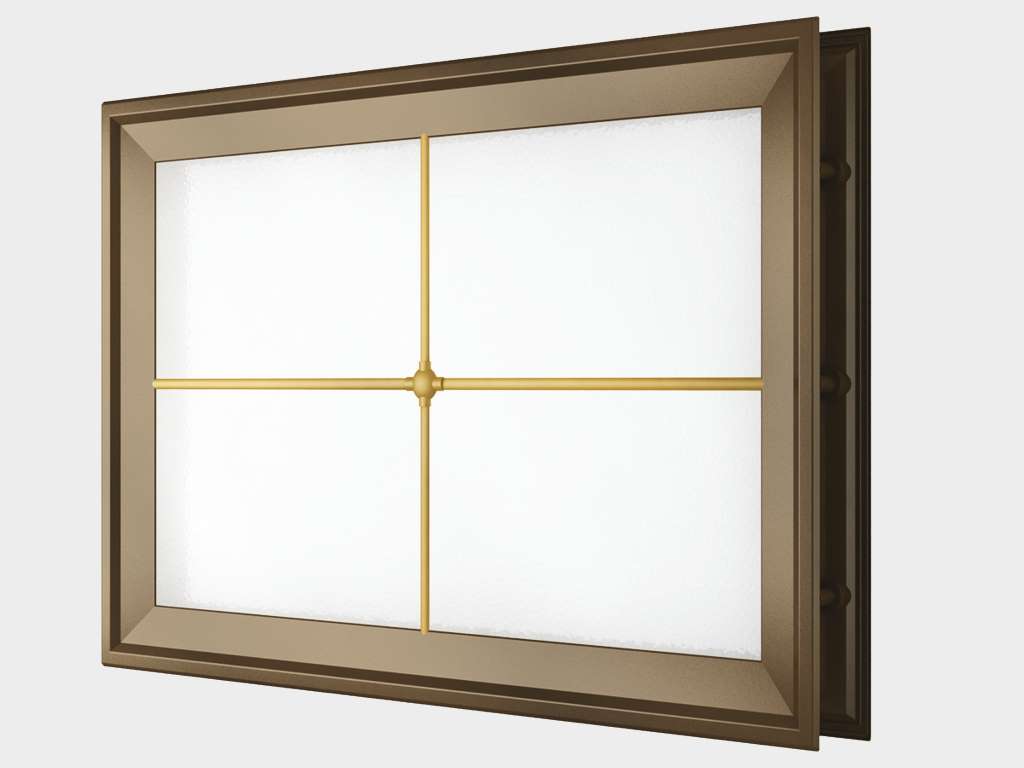

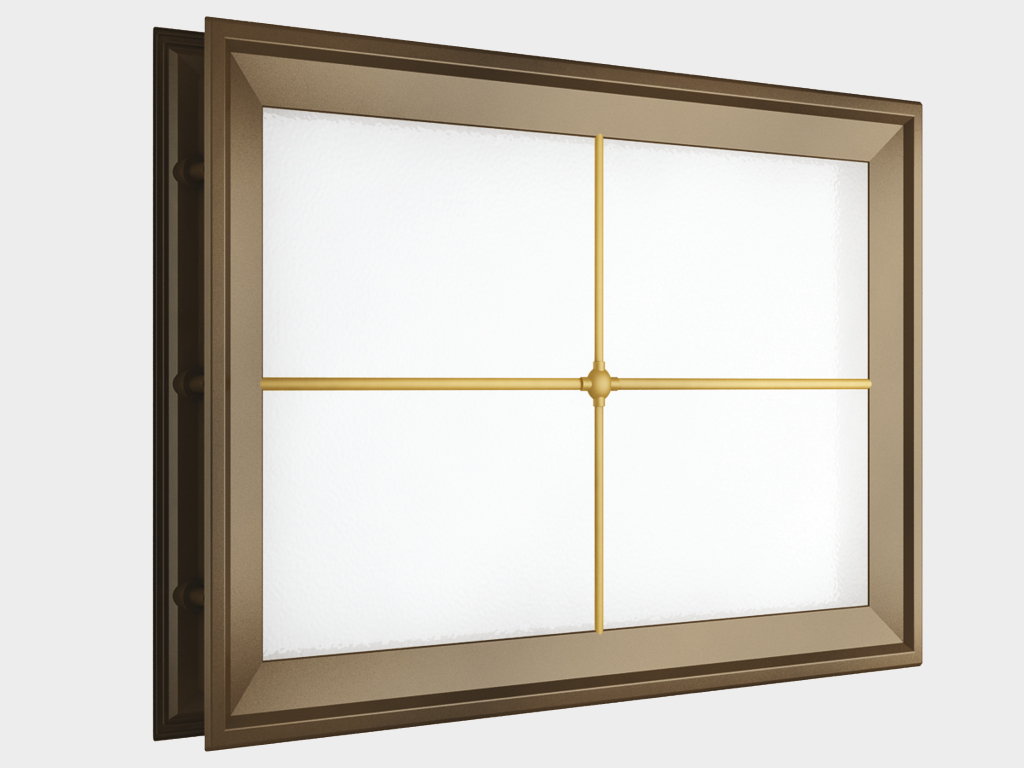

	Окно акриловое 452 × 302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.

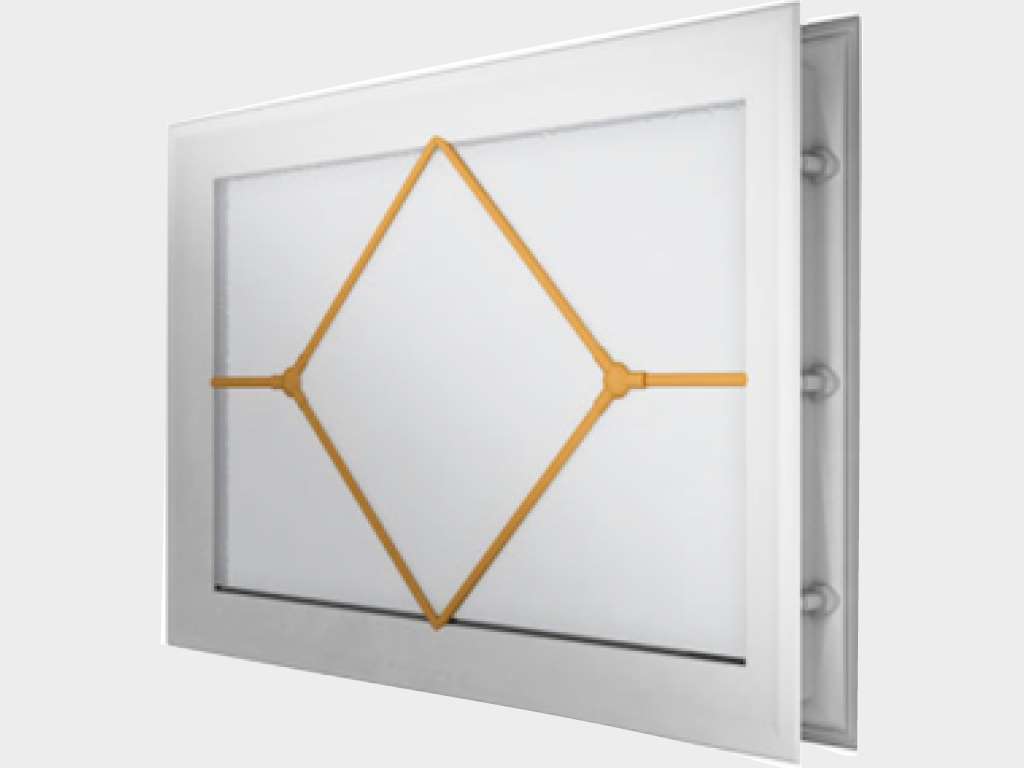

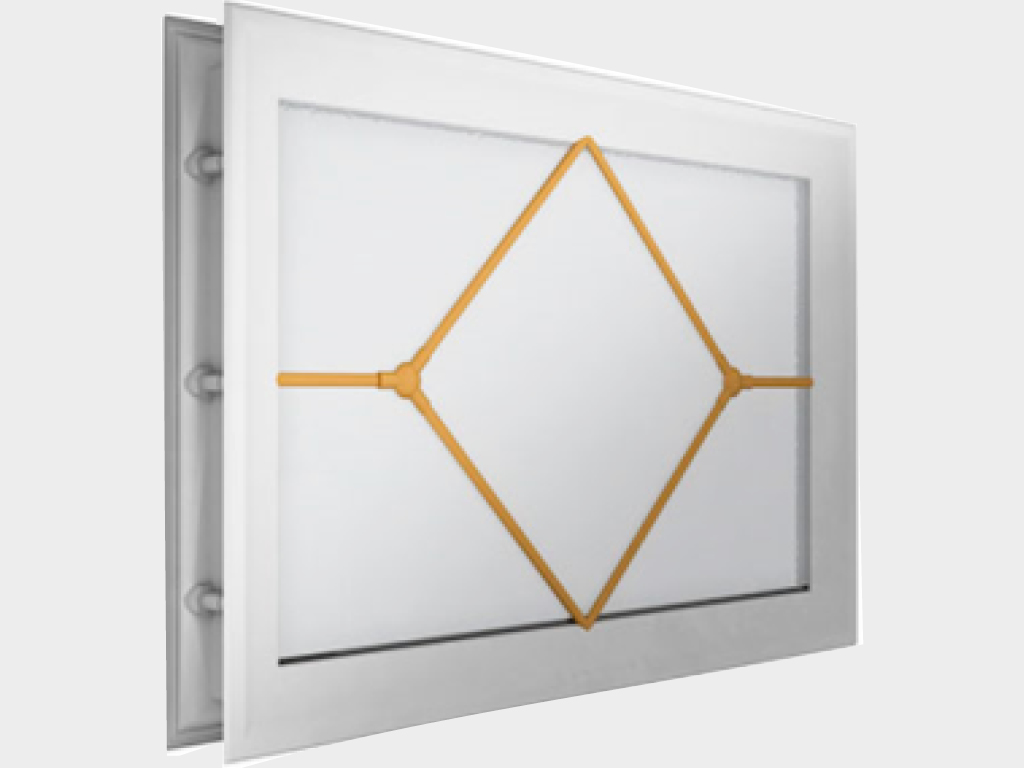

	Окно акриловое 452 × 302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.

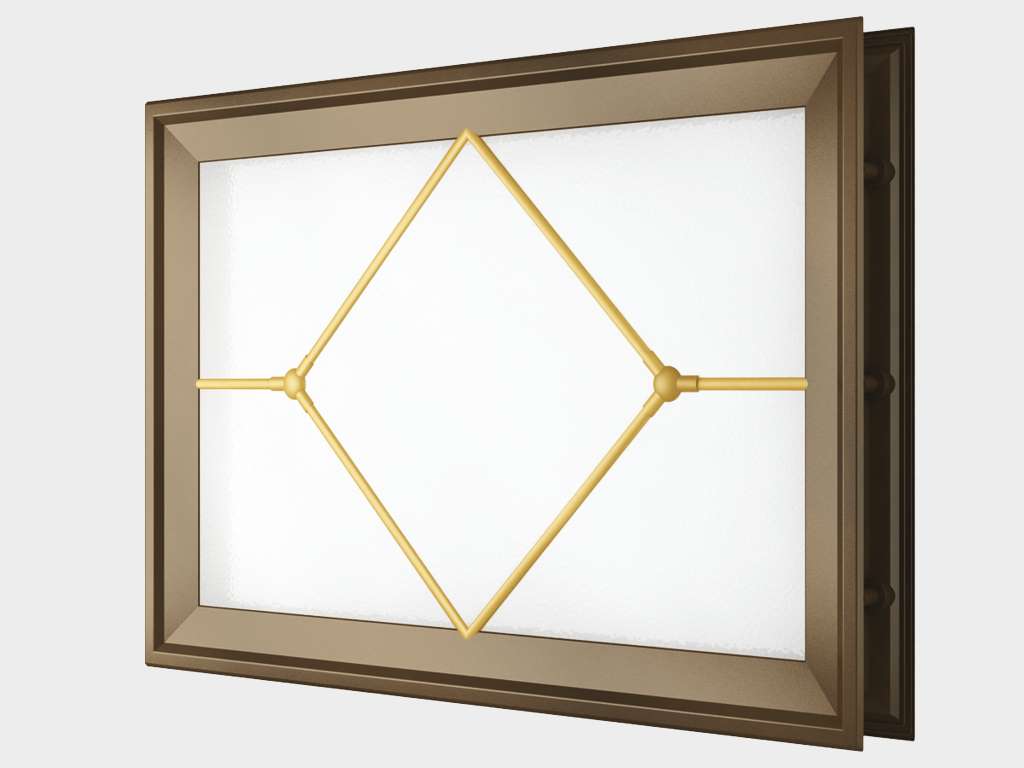

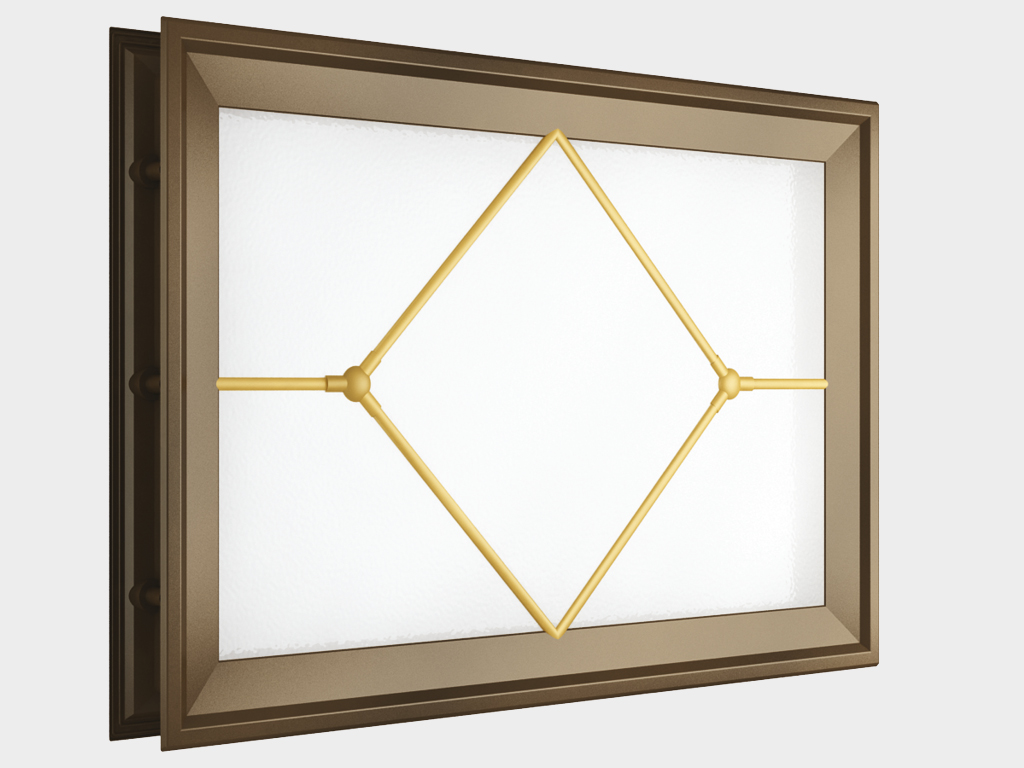

	Окно акриловое 452 × 302, коричневое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.

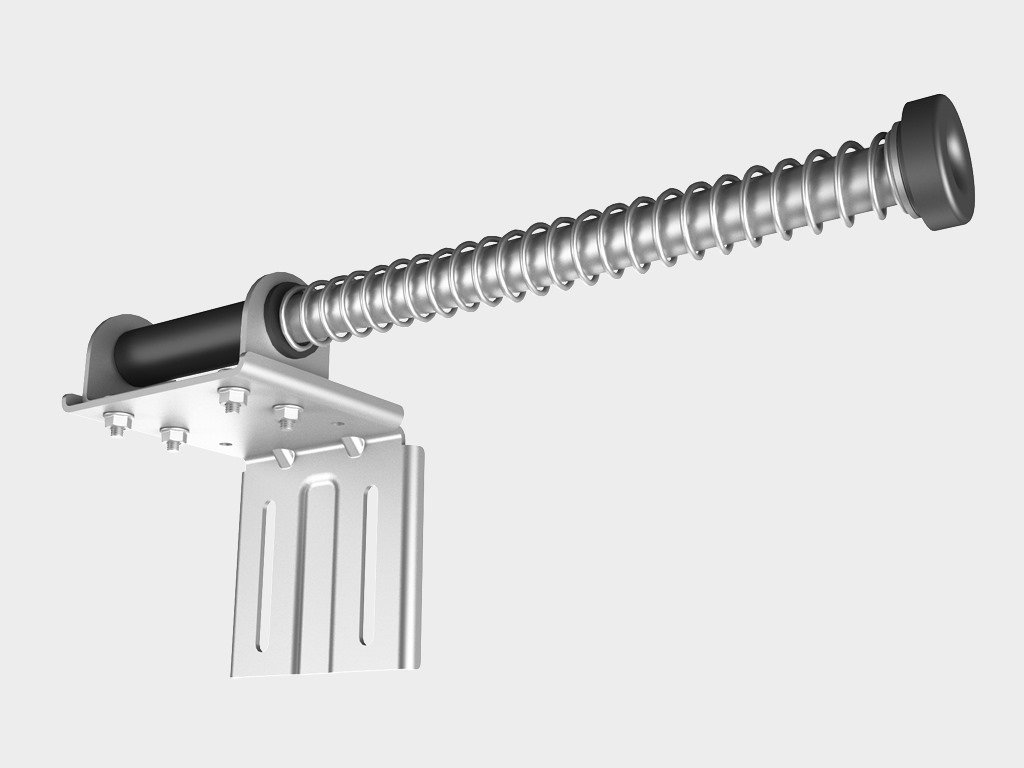

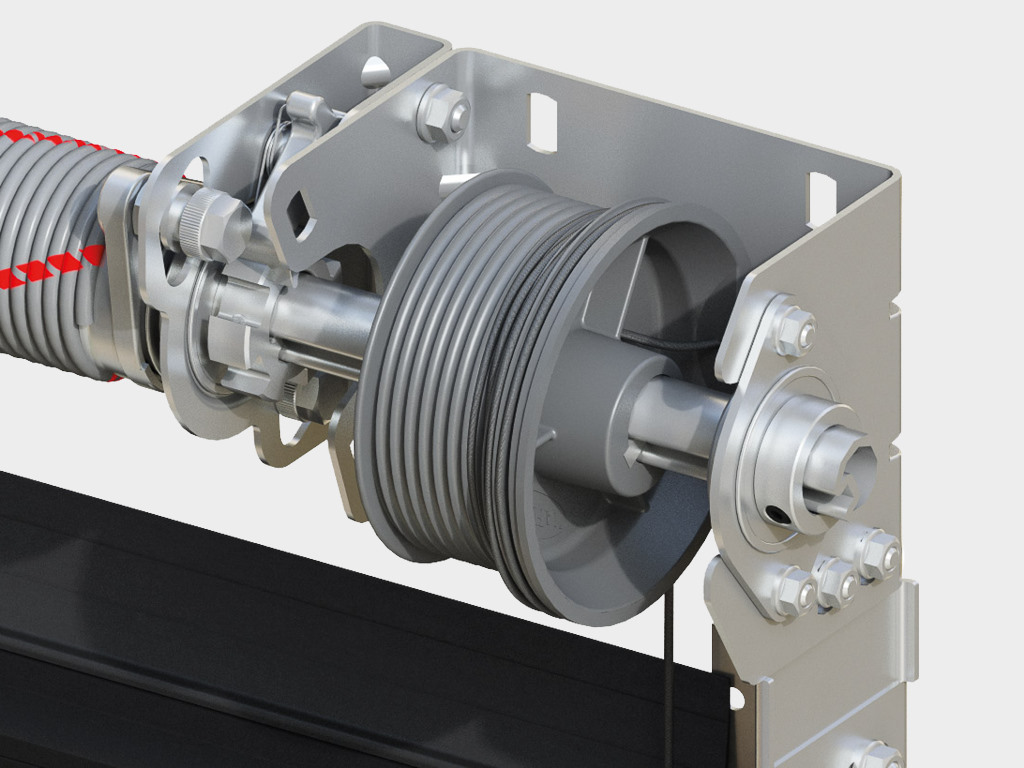

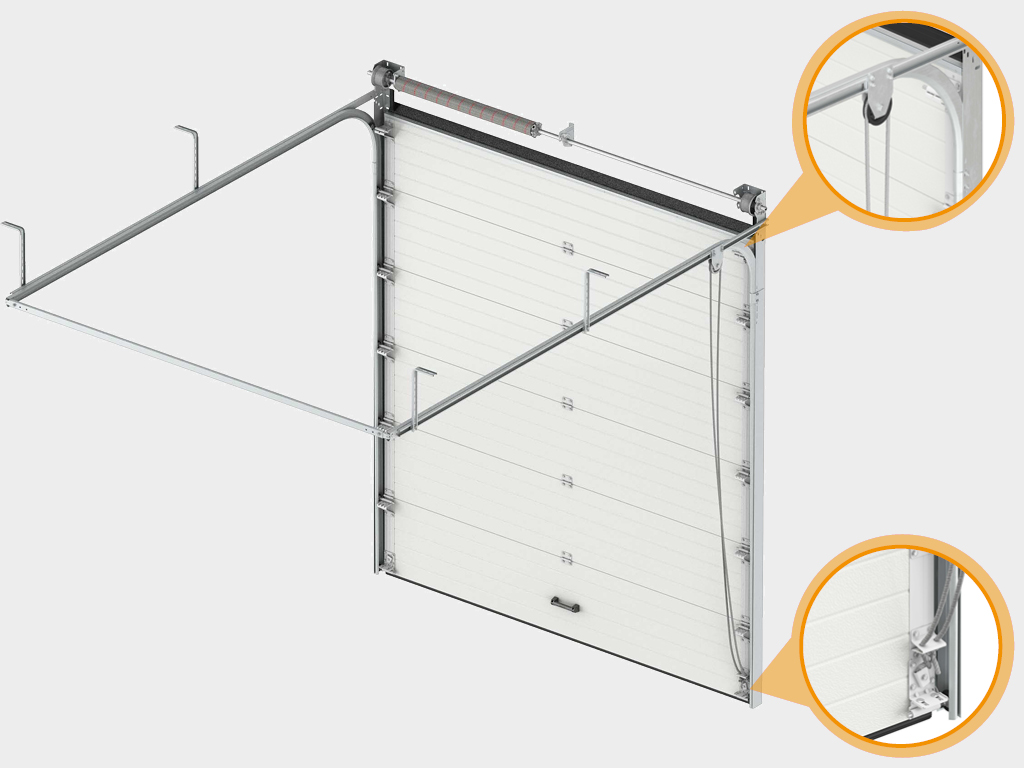

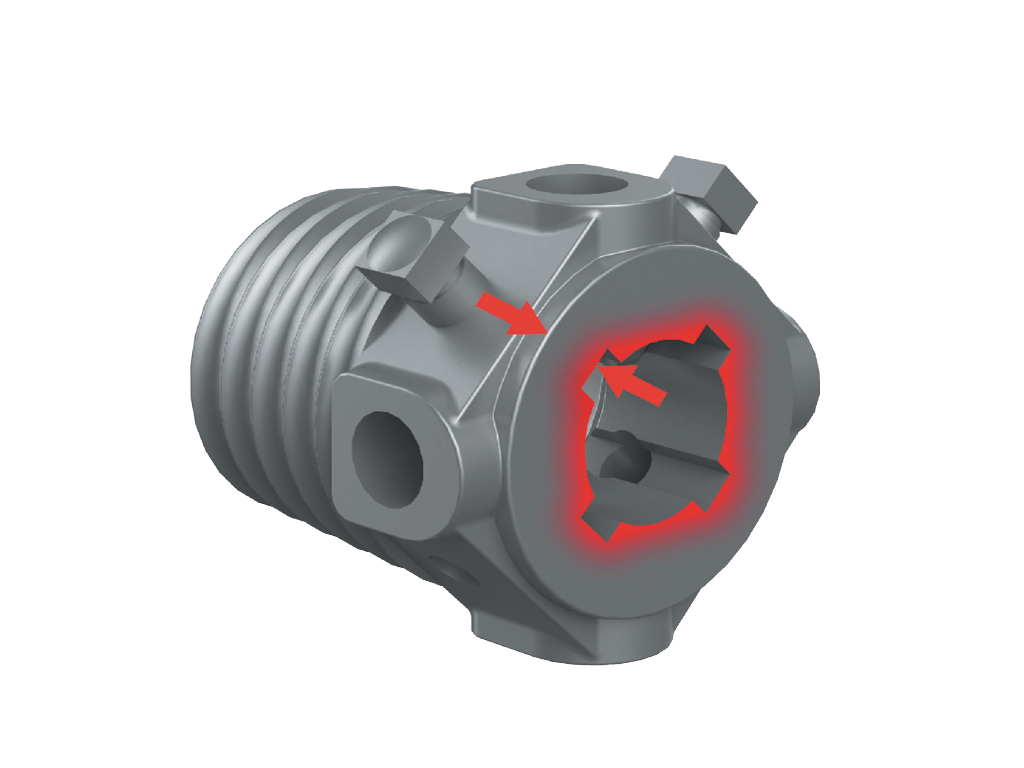

	Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.

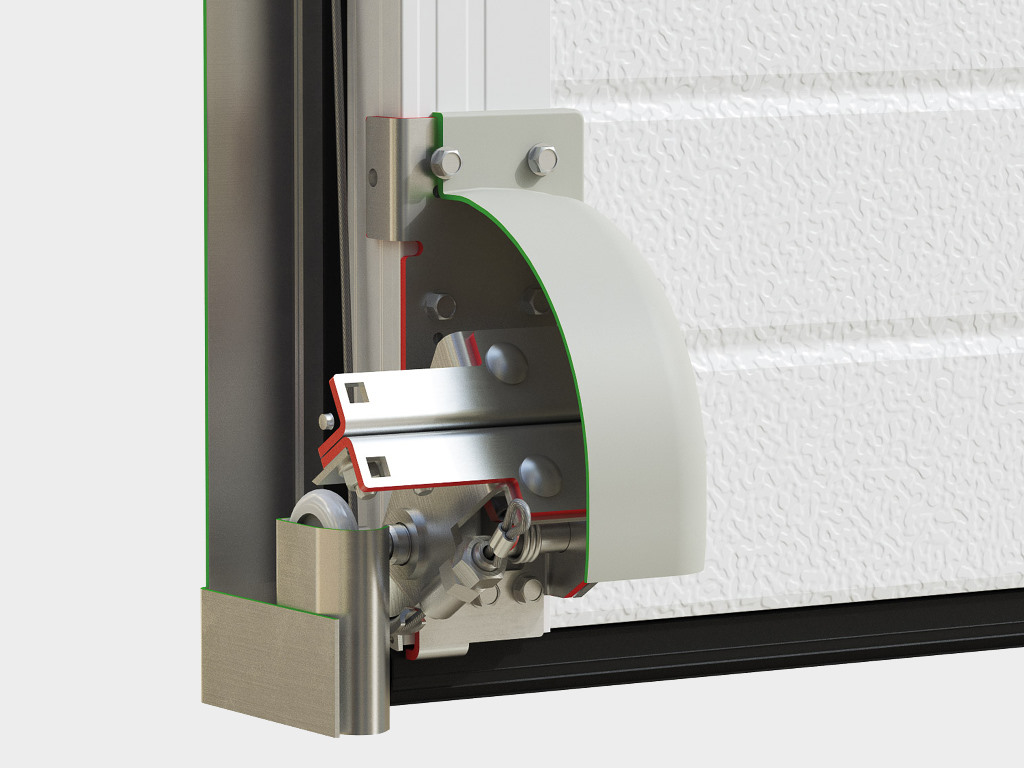

	Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.
	Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита – 2 130 мм. Не доступна для щита из алюминиевых сэндвич-панелей.
	Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.

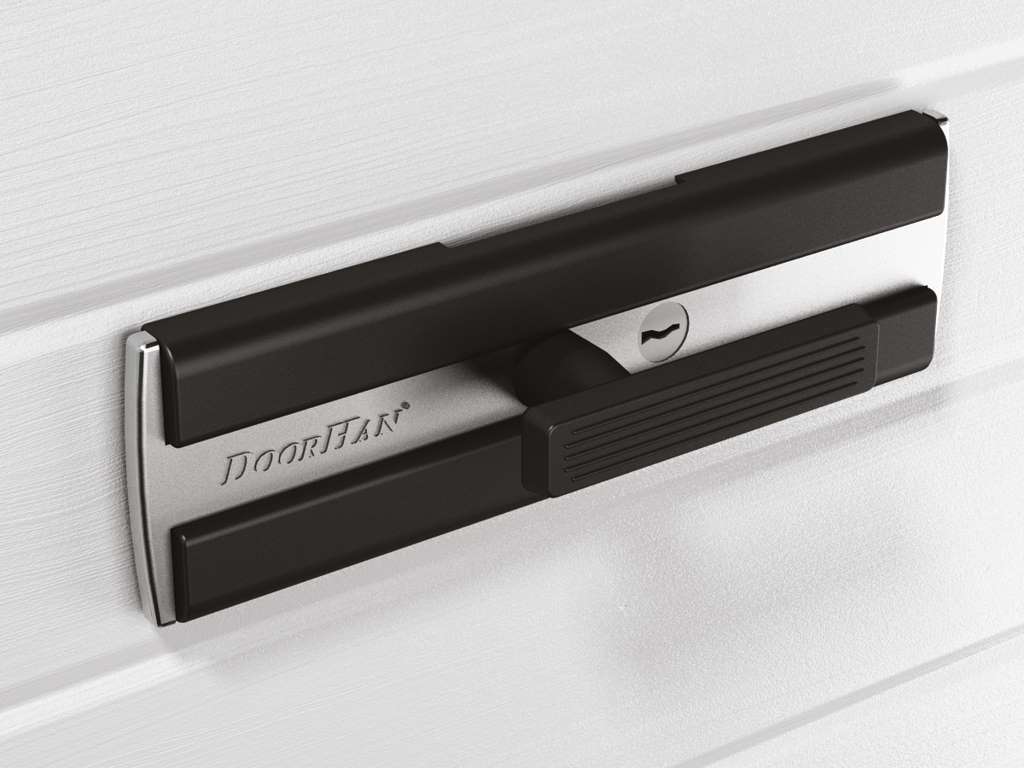

	Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

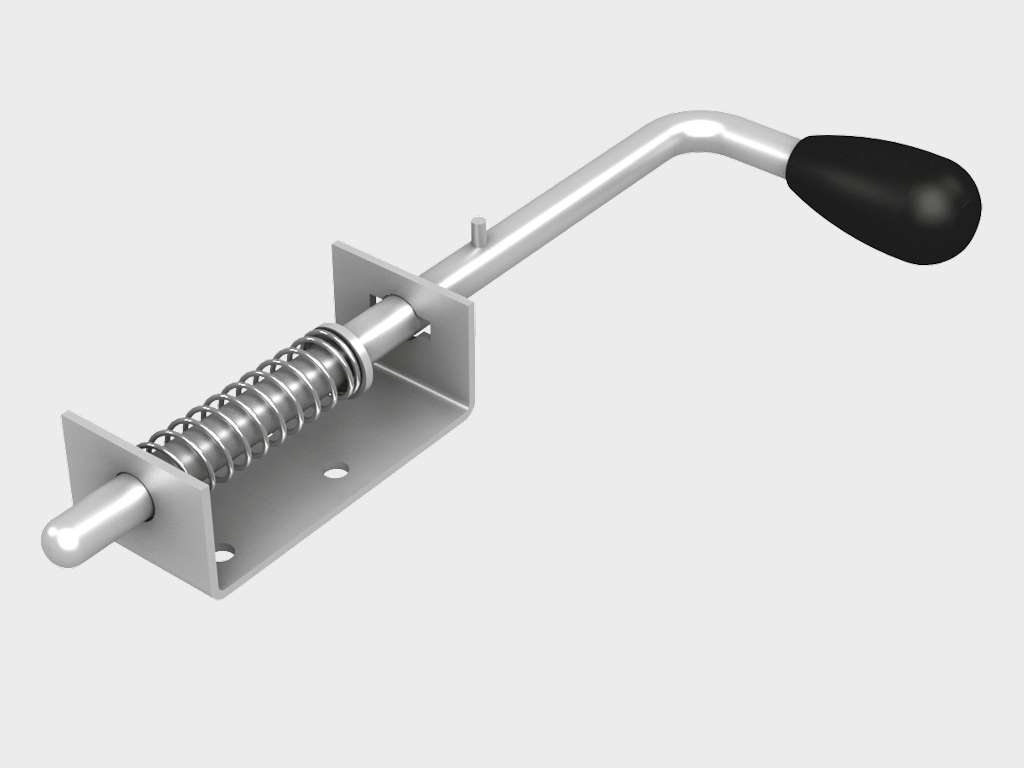

	Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

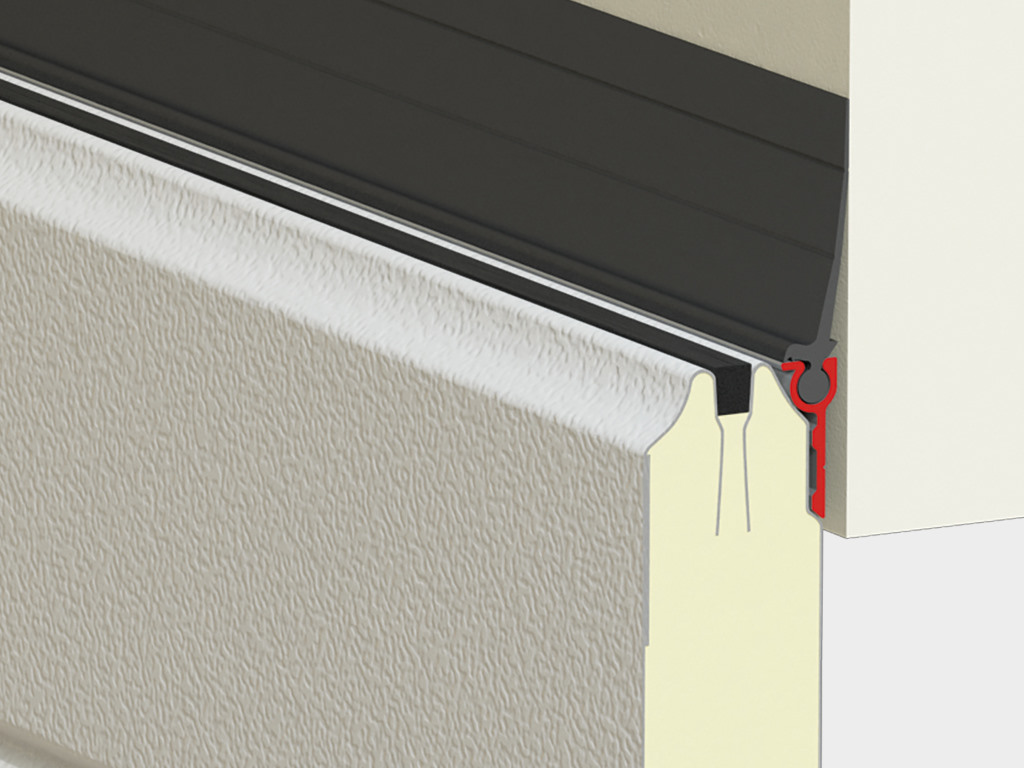

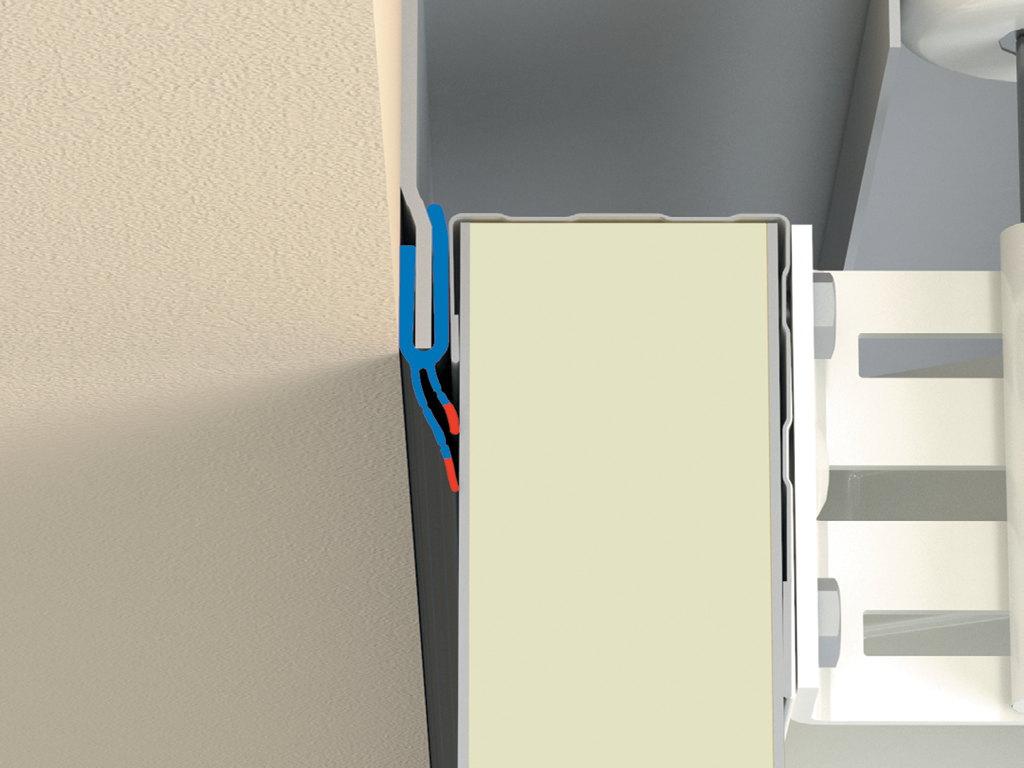

	Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
	Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.
	Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).

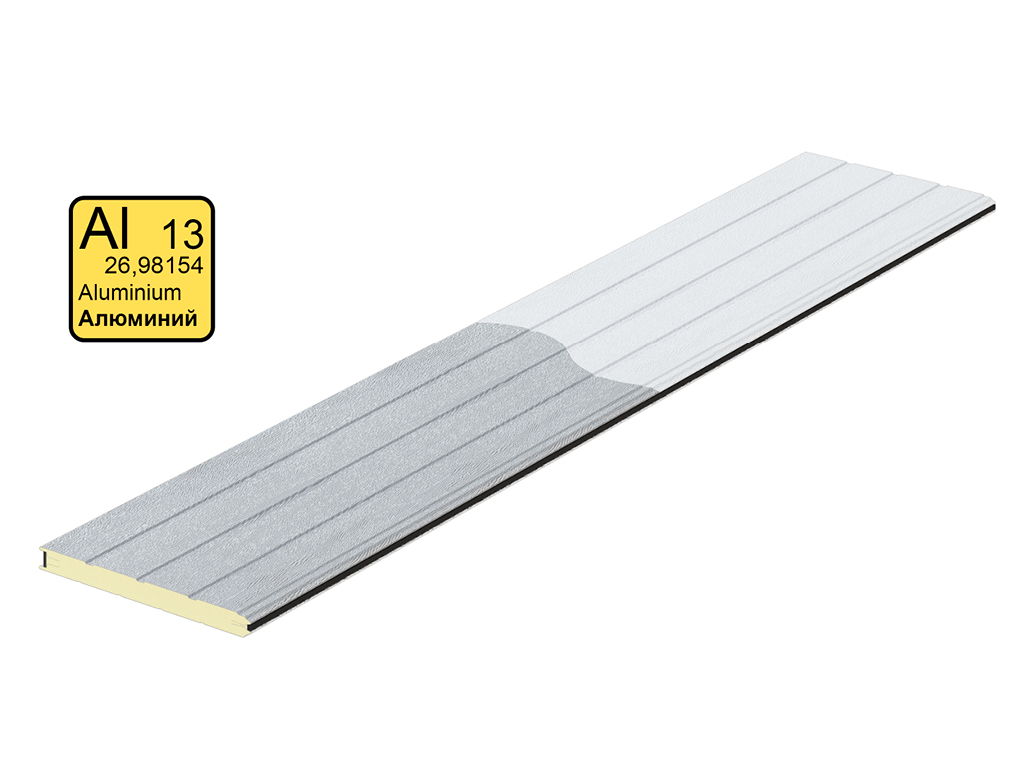

	Щит ворот из алюминиевых сэндвич-панелей отличается повышенной коррозионной стойкостью и низким весом.
	Опция black edition (черное исполнение). В опцию входит комплектация окрашенная в черный цвет: боковые крышки, боковые роликовые опоры, верхние роликовые опоры, внутренние петли, концевые алюминиевые профили(если они есть), усиливающие дельта-профили полотна(если они есть), дельта-профили калитки(если они есть), кронштейны крепления дельта-профиля калитки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	13	точное значение зависит от типоразмера панелей, используемых в конструкции ворот

УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированы, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.

3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.

4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.

8. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода – к его перегрузке и выходу из строя.

УПАКОВКА

Упаковка в картон	Характеристики упаковки
Описание	Система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав	Картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм	500–800
Высота, мм	200–400
Длина, мм	2 100–6 100
Вес брутто, кг	До 200
Количество в упаковке, шт.	Упаковка щита – от 3 до 5 панелей; упаковка направляющих – 1 система направляющих; упаковка комплектующих – коробка с комплектацией

Упаковка в коробку	Характеристики упаковки
Длина, мм	550

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.

ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ

Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от воздействия прямых солнечных лучей, атмосферных осадков и загрязнений.

НОВИНКИ

	Опция black edtion (черное исполнение). В новую опцию входит следующая комплектация, окрашенная в черный цвет: боковые крышки, боковые роликовые опоры, верхние роликовые опоры, внутренние петли, концевые алюминиевые профили(если они есть), усиливающие дельта-профили полотна(если они есть), дельта-профили калитки(если они есть), кронштейны крепления дельта-профиля калитки.
	Новое матовое окрашивание полотна ворот в любой цвет по карте RAL.

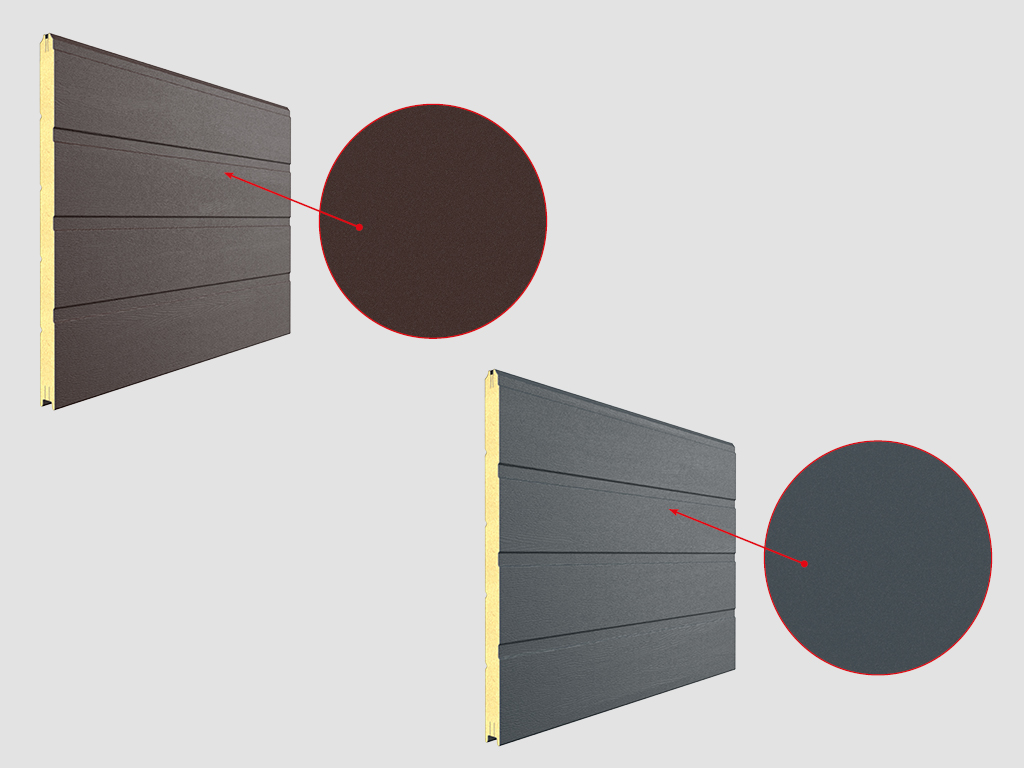

	Новые цвета сэндвич-панелей – RAL8017 и RAL7016 с матовой поверхностью с эффектом «мороз».
	Новая система подъема полотна секционных ворот – ручной веревочный привод. Для небольших ворот предлагается экономически более выгодное решение для ручного управления, нежели ручной цепной привод.
	Модификация подвижной части окончания торсионной пружины Ø50 мм – увеличены металлоемкость и толщина стенок изделия, четыре шпоночных паза (упрощение монтажа).
	Новый двухлепестковый уплотнитель – была увеличена длина лепестков и добавлены концентраторы напряжений.
