Скоростные складывающиеся ворота SpeedFold SDFS
Гарантия
1 год на весь товар
Установка специалистами
Оплачивается отдельно
Предоплата
Без предоплаты
от
268 446 ₽
Цена указана с НДС 20%
Заказать
Консультация и заказ
Описание
Подробное описание
Файлы
Описание

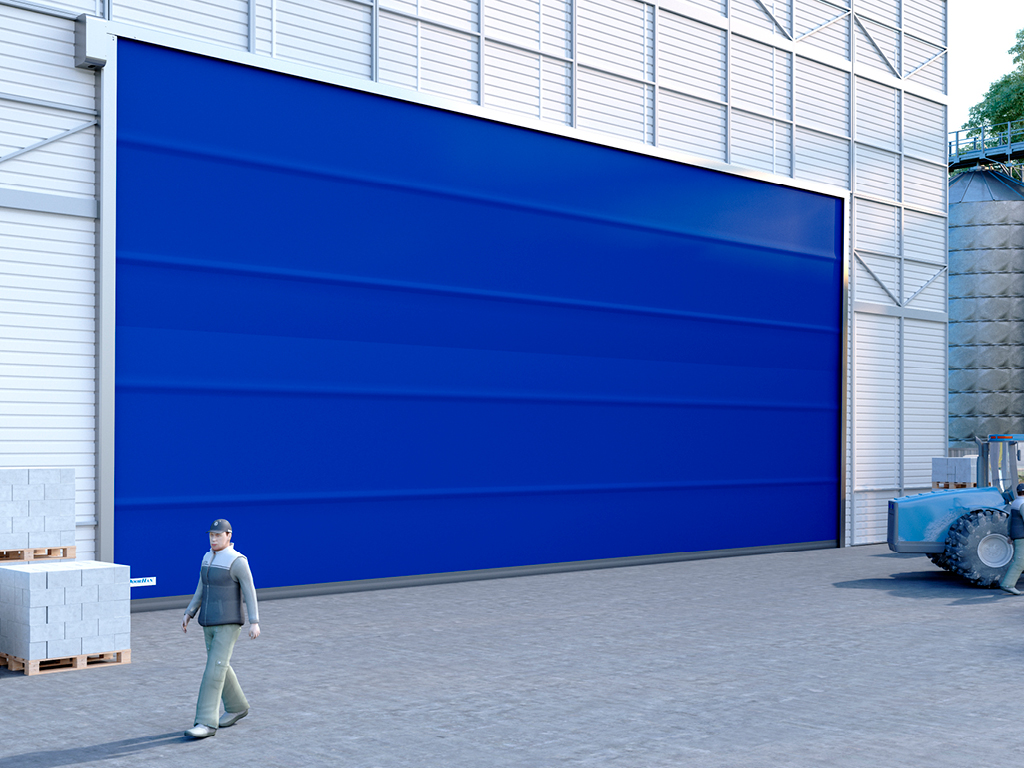

Скоростные складывающиеся ворота серии SPEEDFOLD SDFS предназначены для установки на внутренние и наружные проемы помещений с повышенной ветровой нагрузкой на объектах промышленного, складского и другого назначения.
Преимущества:
- Стойки, короба, вал и направляющие из оцинкованной стали;
- Устойчивость к высоким ветровым нагрузкам;
- Стальные поперечные ребра круглого сечения обеспечивают жесткость конструкции и высокую ветровую устойчивость;
- Стабильная работа при значительных отрицательных температурах;
- Конструкция полотна и мощная автоматика позволяют перекрывать действительно большие проемы.
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатeль или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

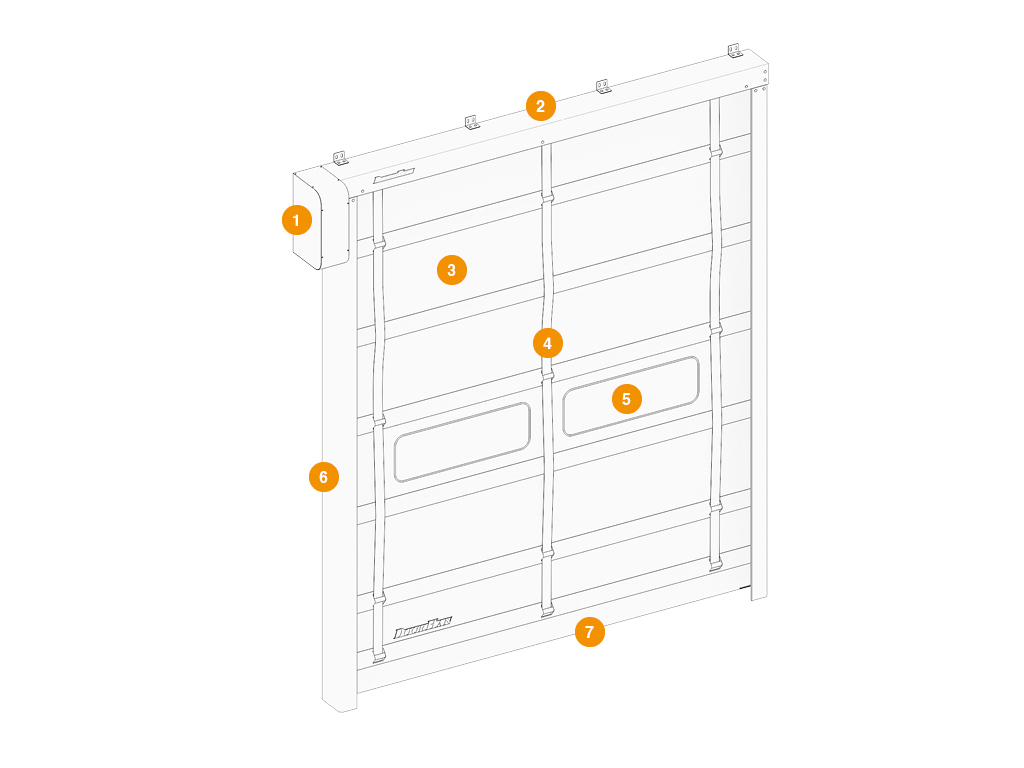

Конструкция
1. Привод
2. Короб вала
3. Полотно
4. Ремень
5. Вставка прозрачная (окно/панель)
6. Вертикальная направляющая
7. Нижняя кромка полотна
Внешний вид
Видеообзор
Зона применения
Дизайн

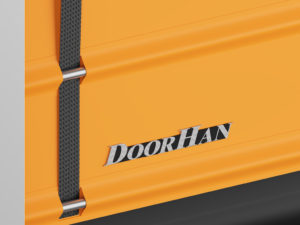

Тип поверхности
 |  |  |
 |  |  |
 |  |  |
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 1 800 до 5 000 (до 12 000 для SDFB) |
| Высота проема, мм | от 1 800 до 5 000 (до 12 000 для SDFB) |
| Притолока, мм | от 1 000 |
| Пристенки, мм | от 250 |
Подготовка строительного объекта
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по тpем точкам (в крайних положениях и по центру).
B — ширина проема (расстояние от левого края до правого края проема).
H — высота проема (расстояние от пола до верха проема).
h — притолока (расстояние от верха проема до потолка).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 — наименьшая величина.
Способы монтажа

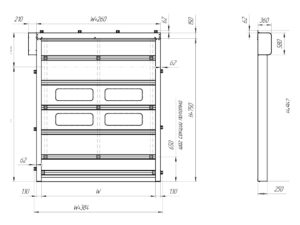

Стандартные конструктивные решения
Комплектация
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Ветровая нагрузка, км/ч | CLASS2 (до 90) | для ворот шириной до 12 000 мм |
| Ветровая нагрузка, км/ч | CLASS3 (до 120) | для ворот шириной до 5 000 мм |
| Ветровая нагрузка, км/ч | CLASS4 | для ворот шириной до 3 000 мм |
| Скорость открывания, м/с | до 1,0 | для ворот до 5 000 х 5 000 мм (зависит от площади) |
| Скорость закрывания, м/с | до 0,5 | (зависит от площади) |
| Диапазон рабочих температур, °С | от -5 до +50 | если привод установлен снаружи здания |
| Диапазон рабочих температур, °С | от -15 до +50 | если привод установлен внутри здания |
| Диапазон рабочих температур, °С | от -30 до +50 | при использовании системы подогрева стоек и привода |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | однофазное |
| Напряжение питания, В | 380 В / 50 Гц | трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 000 000 | зависит от условий эксплуатации |
Условия эксплуатации
1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
3. Не допускайте загрязнения направляющей ПВХ-полотна.
4. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
5. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Упаковка
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | упаковка представляет собой деревянный ящик из бруса, между узлами проложен картон, закреплено все хомутами |
| Длина, мм | зависит от длины соcтавных частей ворот |
| Ширина, мм | от 640 до 705 |
| Высота, мм | от 480 до 730 |
Гарантия
Покупателю предоставляется гарантия работоспособности скоростных складывающихся ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
