Скоростные рулонные ворота для пищевой промышленности
Гарантия
1 год на весь товар
Установка специалистами
Оплачивается отдельно
Предоплата
Без предоплаты
от
242 752 ₽
Цена указана с НДС 20%
Заказать
Консультация и заказ
Описание
Подробное описание
Файлы
Описание
Скоростные рулонные ворота серии SPEEDROLL SDF предназначены для изоляции и сохранения микроклимата внутри помещений на объектах пищевой промышленности.
Преимущества:
- Высокая скорость открывания — до 2,0 м/с;
- Стойки и короб изготовлены из нержавеющей стали;
- Надежная автоматика собственного производства;
- Возможность установки различного дополнительного оборудования: фотоэлементов, ключ-кнопки, системы подогрева привода и стоек и др.
Концерн DoorHan производит погрузку воpот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

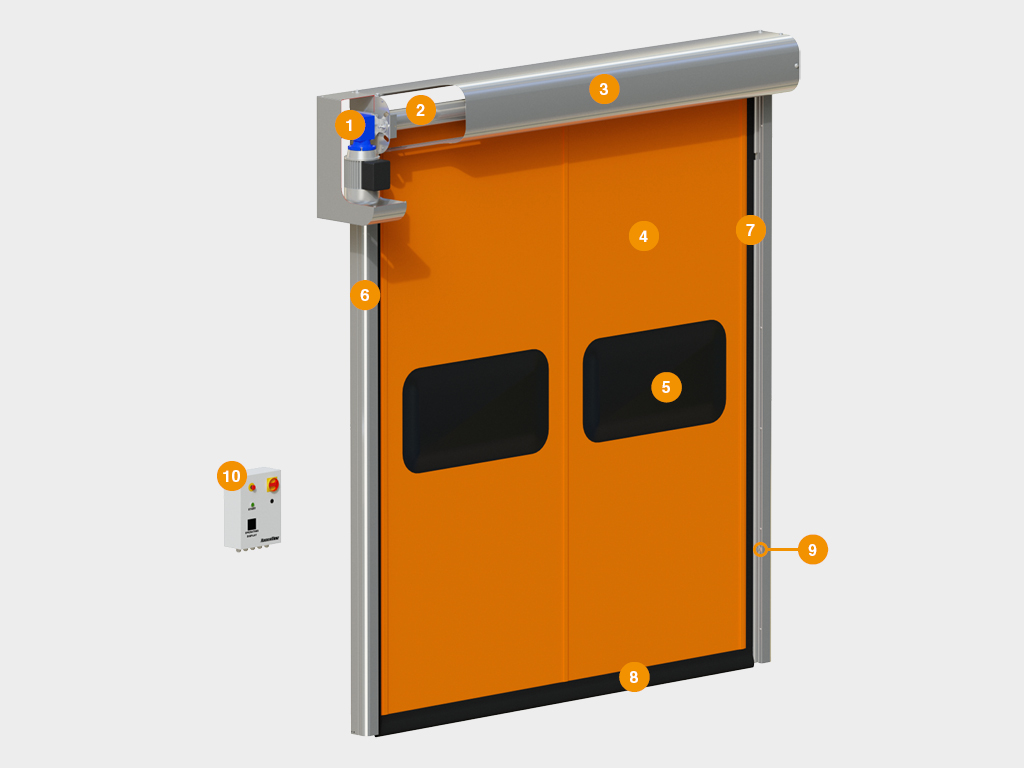

Конструкция
1. Электрический привод
2. Вал
3. Короб вала
4. Полотно ворот
5. Вставка прозрачная (окно/панель)

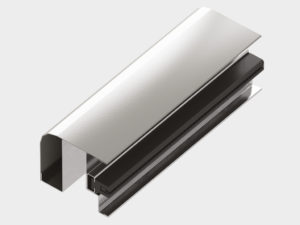

6. Стойка

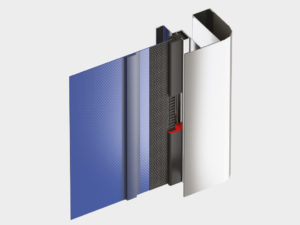

7. Направляющая для движения полотна

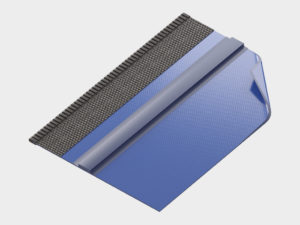

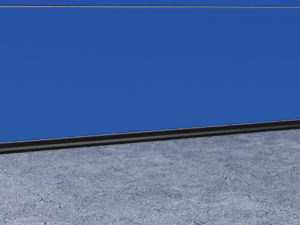

8. Нижняя кромка полотна

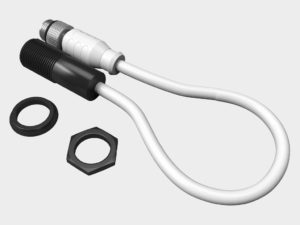

9. Фотоэлемент

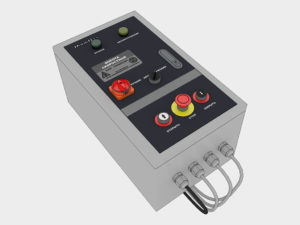

10. Блок управления

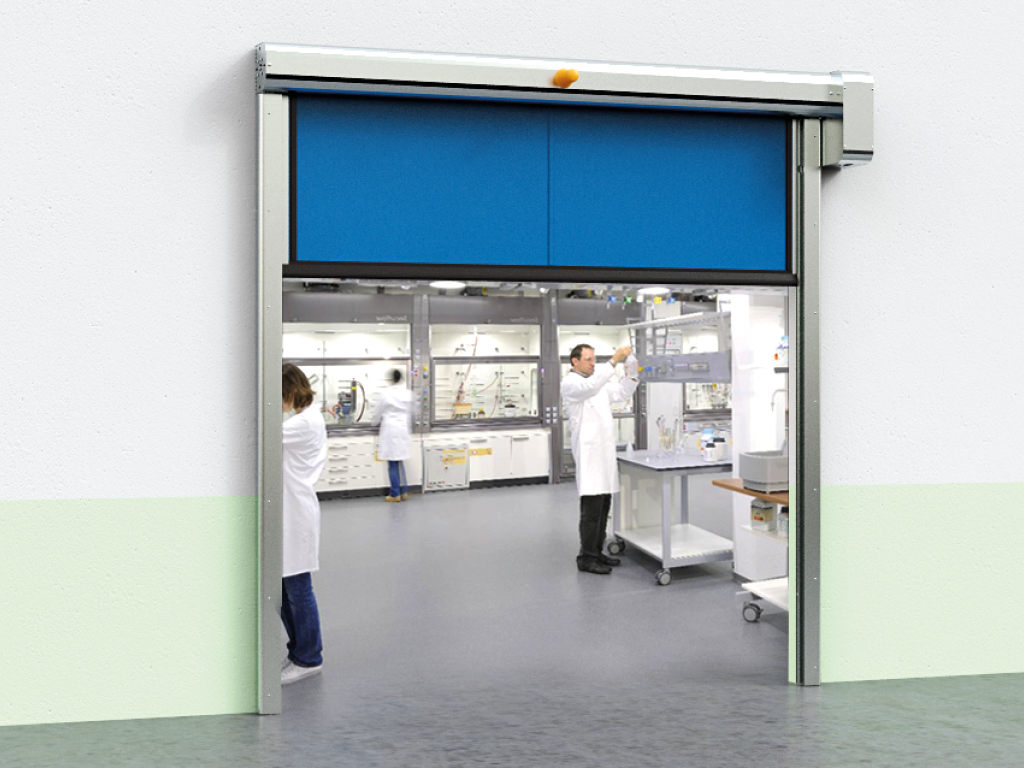

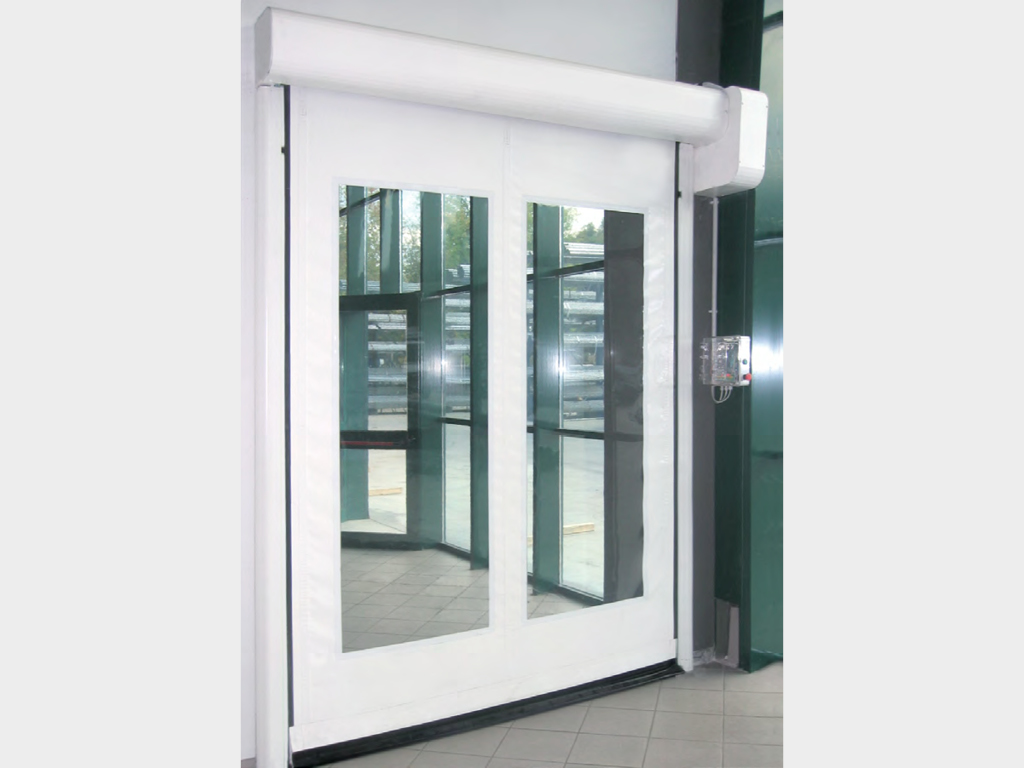

Внешний вид
Видеообзор

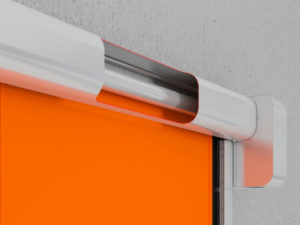

Дизайн
Цвета каркаса/полотна скоростных рулонных ворот
 |  |  |  |
 |  |  |
Таблица размеров
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина проема, мм | от 1 200 до 3 800 |
| Высота проема, мм | от 1 700 до 3 800 |
| Притолока, мм | от 450 |
| Пристенки, мм | от 225 |
Подготовка строительного объекта

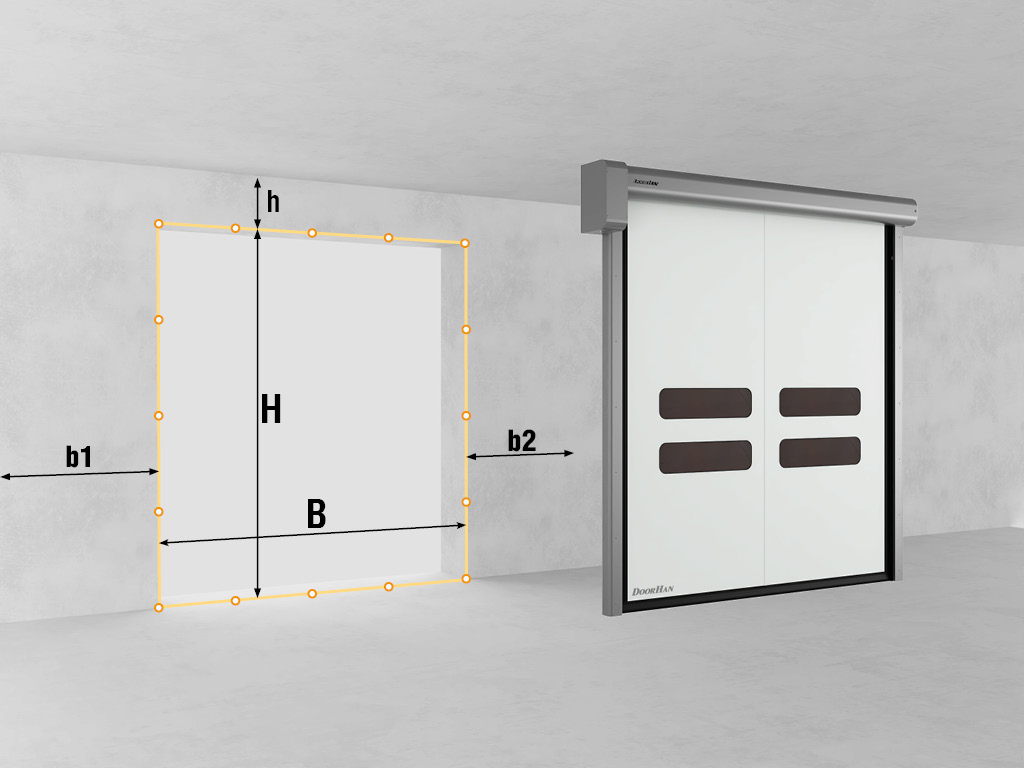

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по тpем точкам (в крайних положениях и по центру).
B — ширина проема (расстояние от левого края до правого края проема).
H — высота проема (расстояние от пола до верха проема).
h — притолока (расстояние от верха проема до потолка).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 — наименьшая величина.

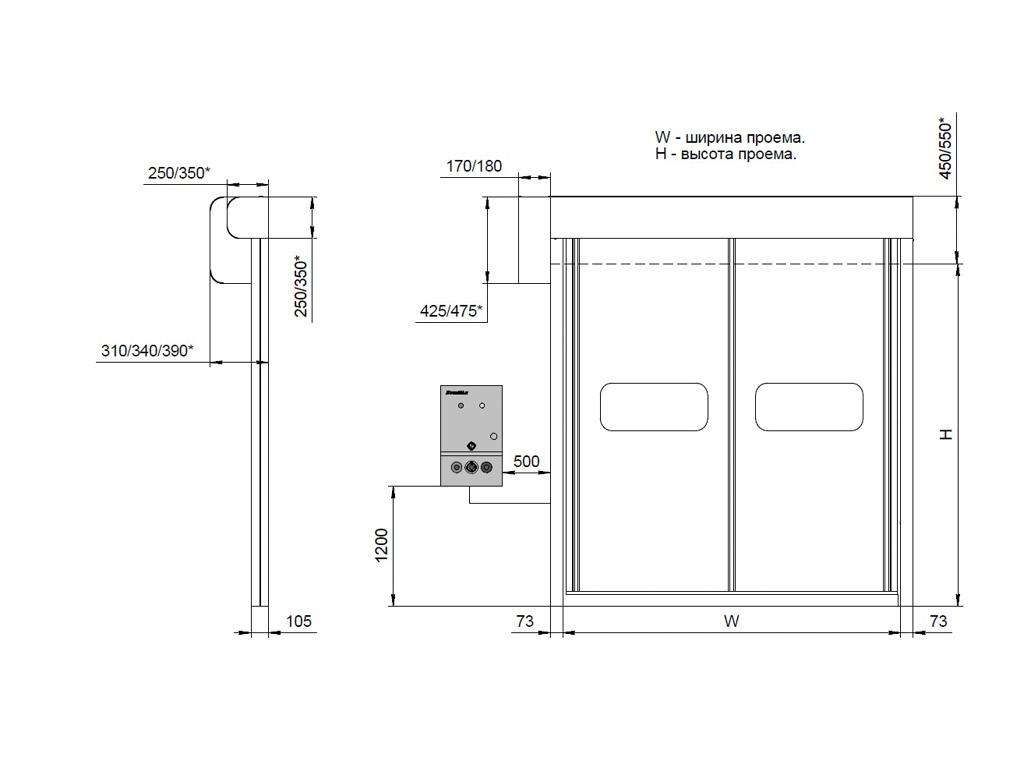

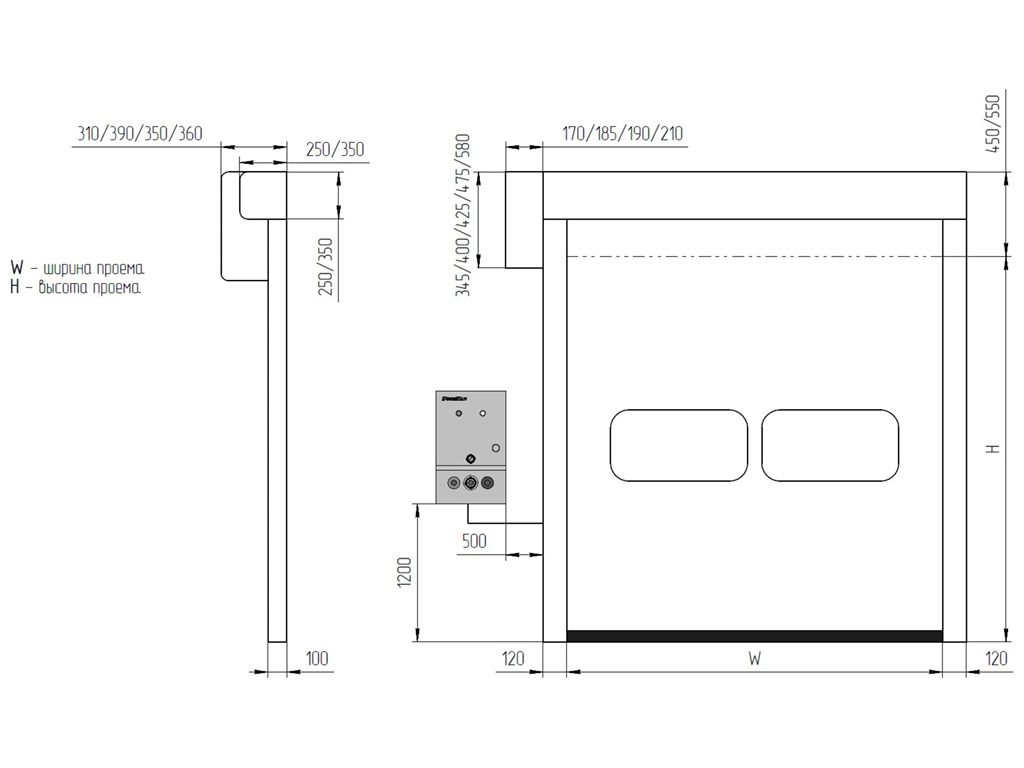

Способы монтажа
Стандартные конструктивные решения
Параметры проема
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина проема | от 1 600 до 3 800 |
| H, мм Высота проема | от 1 700 до 3 800 |
Параметры проема
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина проема | от 1 600 до 3 800 |
| H, мм Высота проема | от 1 700 до 3 800 |
Комплектация
Базовая комплектация
Дополнительная комплектация
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Ветровая нагрузка, км/ч | CLASS2 (до 90) | для ворот до 3 800 × 3 800 мм |
| Ветровая нагрузка, км/ч | CLASS3 (до 120) | для ворот до 3 000 × 3 000 мм |
| Скорость открывания, м/с | 2,0 | ворота до 3 000 × 3 000 мм |
| Скорость открывания, м/с | 1,5 | ворота до 3 800 × 3 800 мм |
| Скорость закрывания, м/с | 0,5 | |
| Диапазон рабочих температур, °С | от 0 до +50 | |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | однофазное |
| Напряжение питания, В | 380 В / 50 Гц | трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | зависит от условий эксплуатации |
Условия эксплуатации
Сопротивление ветровой нагрузке для ворот серии SpeedRoll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как:
— здания, расположенные на морских побережьях или в горах;
— многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов;
— производства с мощной приточно-вытяжной вентиляцией;
— в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
— здания, расположенные на морских побережьях или в горах;
— многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов;
— производства с мощной приточно-вытяжной вентиляцией;
— в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Для ворот, установленных снаружи здания и использующихся при температурах ниже -15 °C, не допускается эксплуатация полотна с окнами.
Функция самовосстановления полотна ворот в направляющих служит для работы ворот в аварийных условиях, в случае непреднамеренного наезда транспортом, она не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.
Упаковка
| УПАКОВКА В ДЕРЕВО | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | упаковка представляет собой деревянный ящик из бруса, между узлами проложен каpтон, все закреплено хомутами |
| Длина, мм | зависит от длины составных частей ворот |
| Ширина, мм | от 640 до 705 |
| Высота, мм | от 480 до 730 |
Гарантия
Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
