Шторы противодымные с пределом огнестойкости E60 и E120

Шторы противодымные с пределом огнестойкости E60 и E120

Гарантия

1 год на весь товар

Установка специалистами

Оплачивается отдельно

Предоплата

Без предоплаты

от

131 485 ₽

Цена указана с НДС 20%

Калькулятор
Заказать
Рассчитать другие размеры

Заявка на расчет стоимости

Оставьте заявку и мы перезвоним в течении 10 минут

Имя

Телефон

🇷🇺 +7

🇷🇺 +7

Ознакомиться с условиями
Отправить

Заказать

Оставьте заявку и мы перезвоним в течении 10 минут

Имя

Телефон

🇷🇺 +7

🇷🇺 +7

Обращение

Ознакомиться с условиями
Отправить
Блок консультации

Консультация и заказ

+7 (959) 105-82-96
Описание
Подробное описание
Сертификаты и паспорта
Документация

Описание

Противодымные шторы применяются в момент возникновения пожара для разделения помещений и блокировки потоков дыма, ядовитых продуктов горения, угарных газов и теплового излучения, а также для направления дыма к системам дымоудаления. Специальный состав полотна обеспечивает надежность изделия в критической ситуации. Устанавливаются в промышленных и складских помещениях, парковках, жилых, спортивно-развлекательных и торговых комплексах. Чертежи противодымных штор, инструкции по монтажу приложены под описанием. Купить противодымные шторы Вы сможете набрав наших менеджеров. Цена рассчитывается в зависимости от размеров изделия.

Концерн DoorHan производит погрузку штор на грузовой транспорт с помощью автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных штор. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.Рекомендуется хранить шторы в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Шторы должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.

ЗОНА ПРИМЕНЕНИЯ

Промышленные объекты

Индустриальные парки, заводы, фабрики, энергетические и нефтегазовые объекты, электростанции, машиностроительные предприятия, производственные комплексы, деревообрабатывающие производства, механические цеха, цеха пищевого производства.

Логистические центры

Распределительные и транспортно-логистические центры, индустриальные и логистические парки, технопарки.

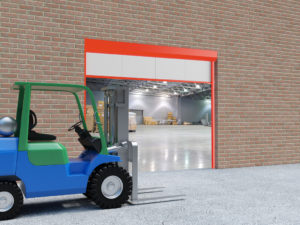

Складские помещения

Складские комплексы и помещения, книгохранилища, хранилища музейных фондов, архивы.

Технологические помещения

Котельные, насосные станции, лабораторные помещения, ремонтные цеха, мастерские.

Объекты транспортной инфраструктуры

Транспортные и ремонтные депо, аэропорты, вертолетные площадки, железнодорожные вокзалы, автовокзалы, автостоянки, гаражи, авторемонтные мастерские.

Здания гражданского назначения

Жилые комплексы, паркинги, выставочные и торговые центры.

Социальные объекты

Театры, школы, кинотеатры, концертные залы, музеи, библиотеки, цирки, спортивные комплексы, стадионы, ледовые дворцы, физкультурно-оздоровительные комплексы.

ПРЕИМУЩЕСТВА

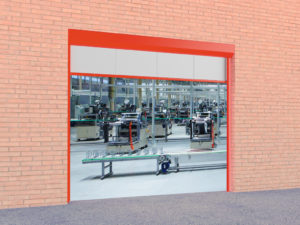

Противодымные шторы устанавливаются в паркингах и промышленных помещениях

Металлоконструкции шторы изготавливаются из оцинкованной стали, кроме того, они могут быть дополнительно окрашены.

Негорючий материал полотна

Пропитанная специальным составом высокотемпературная ткань блокирует потоки дыма и ядовитые продукты горения при возникновении пожара.

Надежная защита зданий с повышенными требованиями к пожарной безопасности

Установка противодымных штор позволяет в случае пожара направить дым к системам дымоудаления и способствует безопасной эвакуации людей.

Надежное перекрытие проема

Стальные направляющие из специальных гнутых профилей исключают зазоры между полотном и проемом. Ролики на полотне обеспечивают его устойчивое положение при движении по направляющим. Утяжелитель предназначен для равномерного опускания шторы. При опущенном полотне он плотно прилегает к плоскости проема.

Минимальные сроки производства

Все комплектующие для противодымных штор изготавливаются на собственном заводе концерна в Москве, что гарантирует оптимальные сроки производства продукции.

Быстрый расчет стоимости

Мы предлагаем оперативный предварительный расчет стоимости изделия, изготовленного по индивидуальным размерам заказчика.

Поставка в страны ЕАЭС

Широкая дилерская сеть и развитая логистика позволяют выполнять поставку изделий в страны Евразийского экономического союза в минимальные сроки.

Сертификация ISO 9001

Все заводы концерна DoorHan проходят ежегодную добровольную сертификацию менеджмента качества.

ДИЗАЙН

ТИП ПОВЕРХНОСТИ МЕТАЛЛОКОНСТРУКЦИЙ


Гладкая

ЦВЕТА МЕТАЛЛОКОНСТРУКЦИЙ

Неокрашенная оцинкованная сталь (стандартный)
RAL 8014 (коричневый)
RAL 7004 (серый)
RAL 9003 (белый)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 3005 (бордовый)
RAL 9006 (серебристый)
RAL 1014 (бежевый)
RAL 3000 (красный)
RAL 7016 (антрацит)
Нестандартный цвет по карте RAL (наценка)

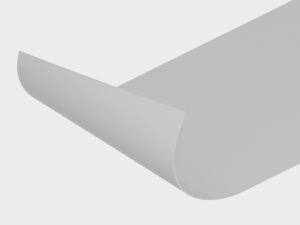

ЦВЕТ ПОЛОТНА


Серый


ТАБЛИЦА РАЗМЕРОВ

Параметр Показатель
Высота проема, мм 1 000–6 000
Ширина проема, мм 1 000–8 000
Притолока, мм Накладной монтаж — от 450 (при высоте проема до 2 500); от 550 (при высоте проема от 2 500); встроенный — ограничений нет
Пристенки, мм Накладной монтаж — от 150; встроенный — ограничений нет

РАЗМЕРЫ ПРОЕМА

КОНСТРУКЦИЯ

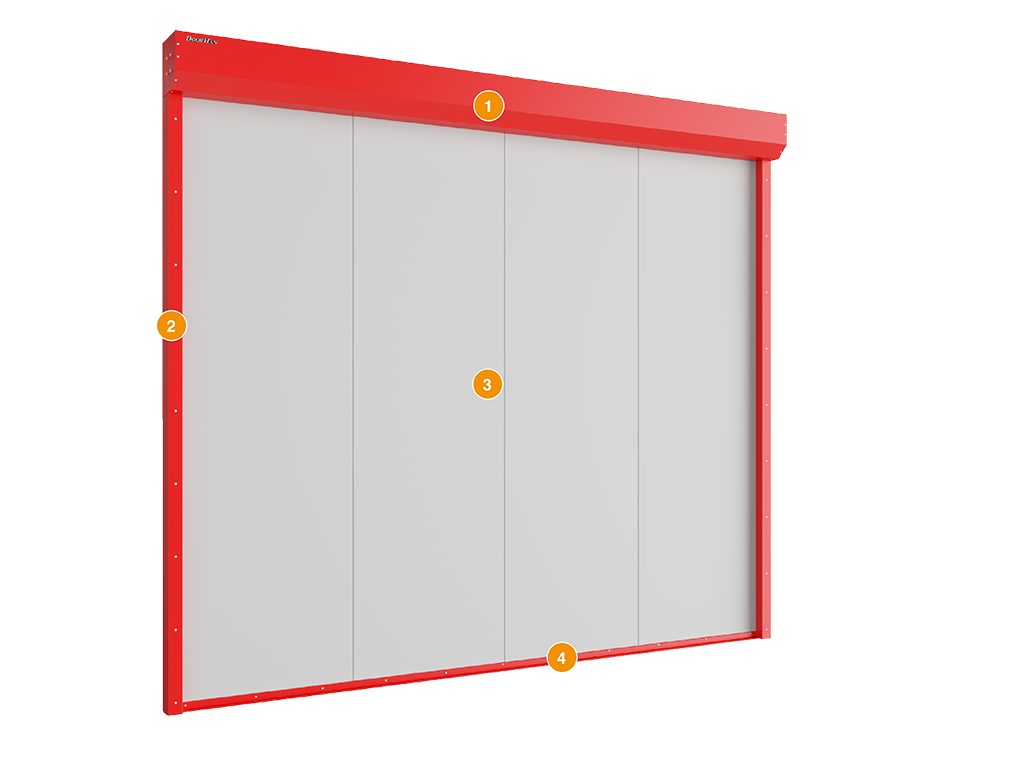

Конструкция противодымной шторы:
1. Стальной короб
2. Стальная направляющая
3. Полотно
4. Утяжелитель

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

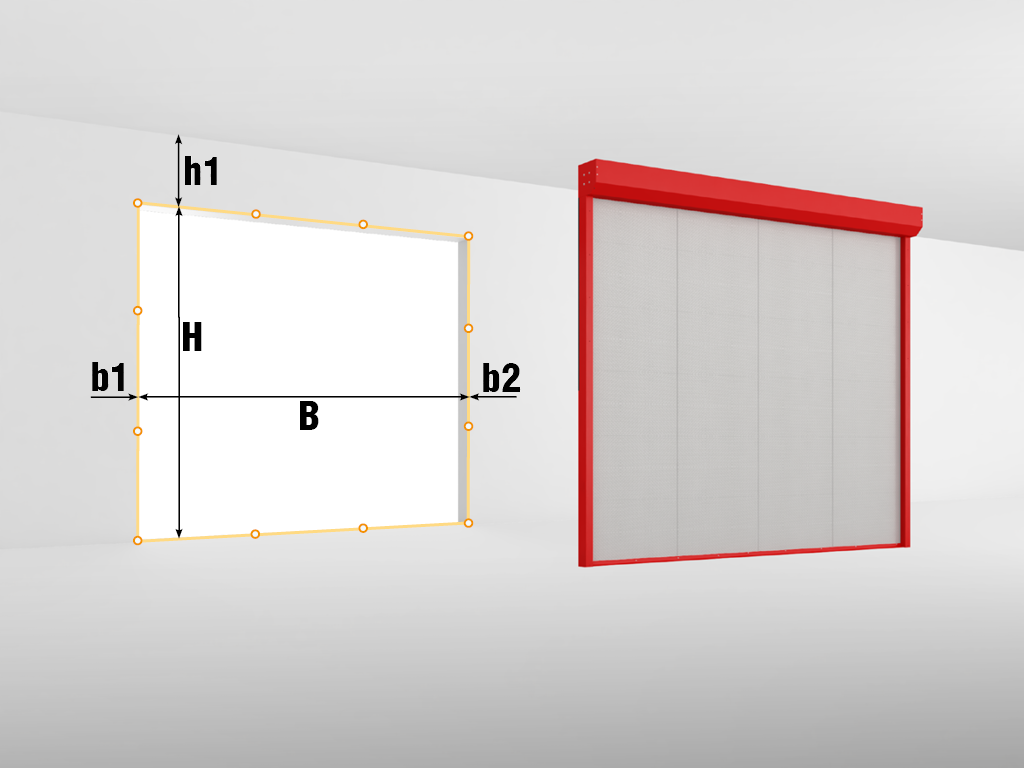

Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру):
H – высота проема (расстояние от пола до верха проема);
B – ширина проема (расстояние от левого края до правого края проема);
h1 – притолока (расстояние от верха проема до препятствия);
b1/b2 – левое/правое боковое расстояние (расстояние от края проема до препятствия).

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

При накладном монтаже:
- при замере H и B за итоговый размер принимается наибольшая величина;
- при замере h1, b1, b2 за итоговый размер принимается наименьшая величина.
При встроенном монтаже:
- при замере H и B за итоговый размер принимается наименьшая величина;
- при замере h1, b1, b2 за итоговый размер принимается наименьшая величина.

СПОСОБЫ МОНТАЖА

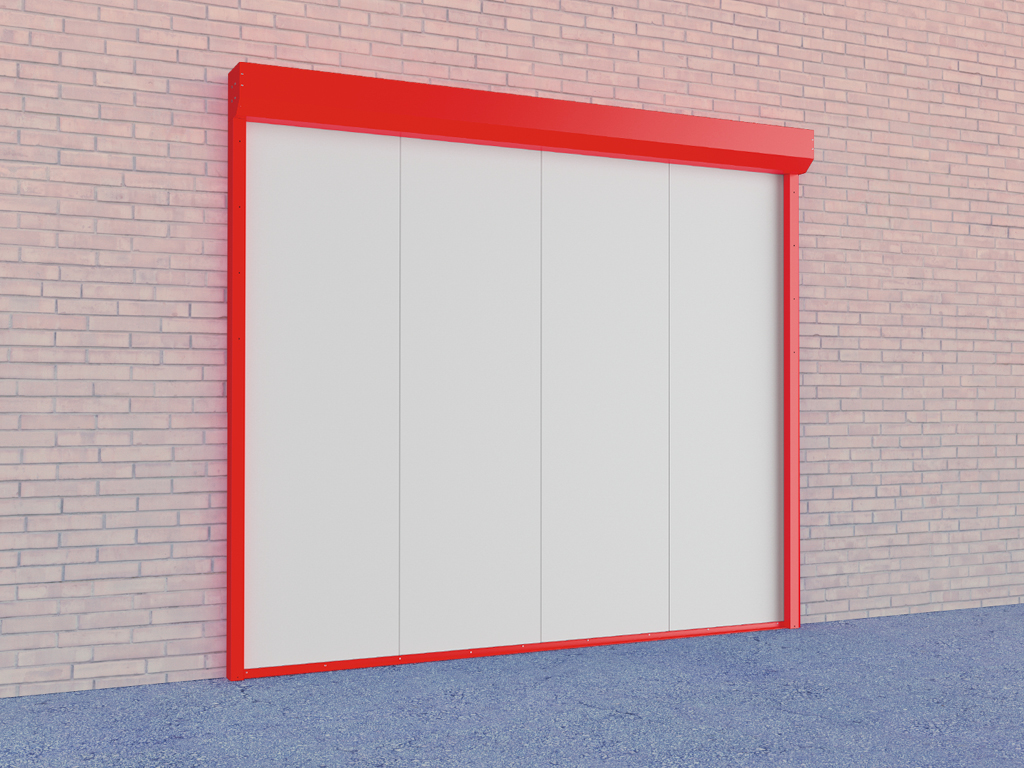

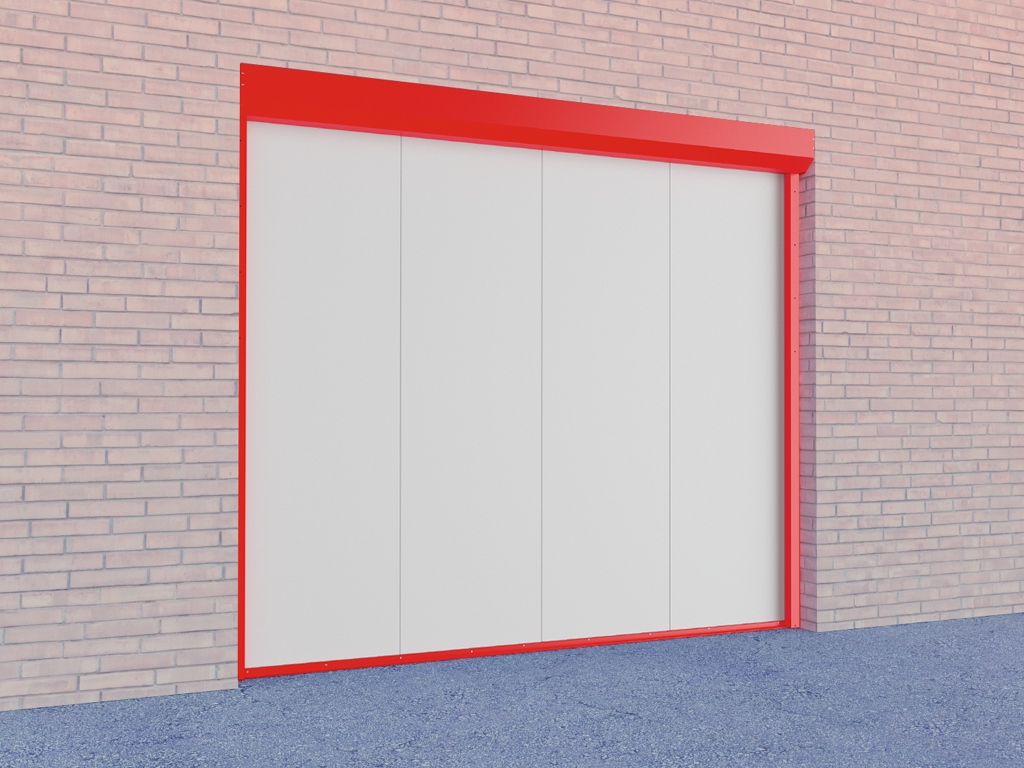

Накладной монтаж
Встроенный монтаж

СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

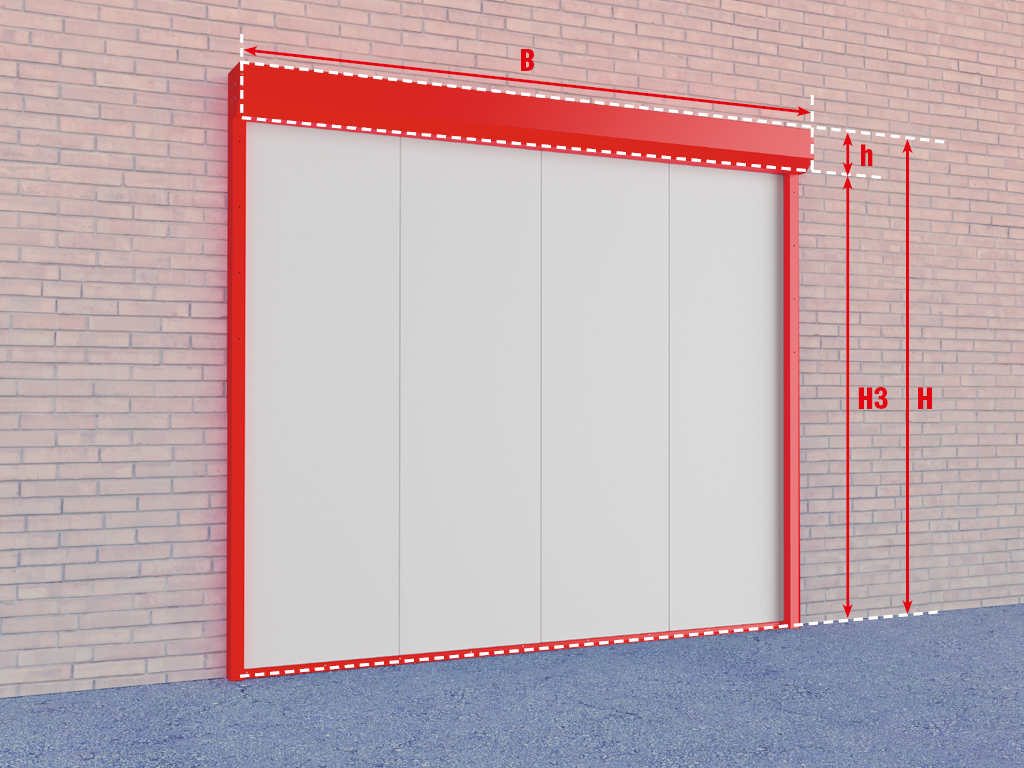

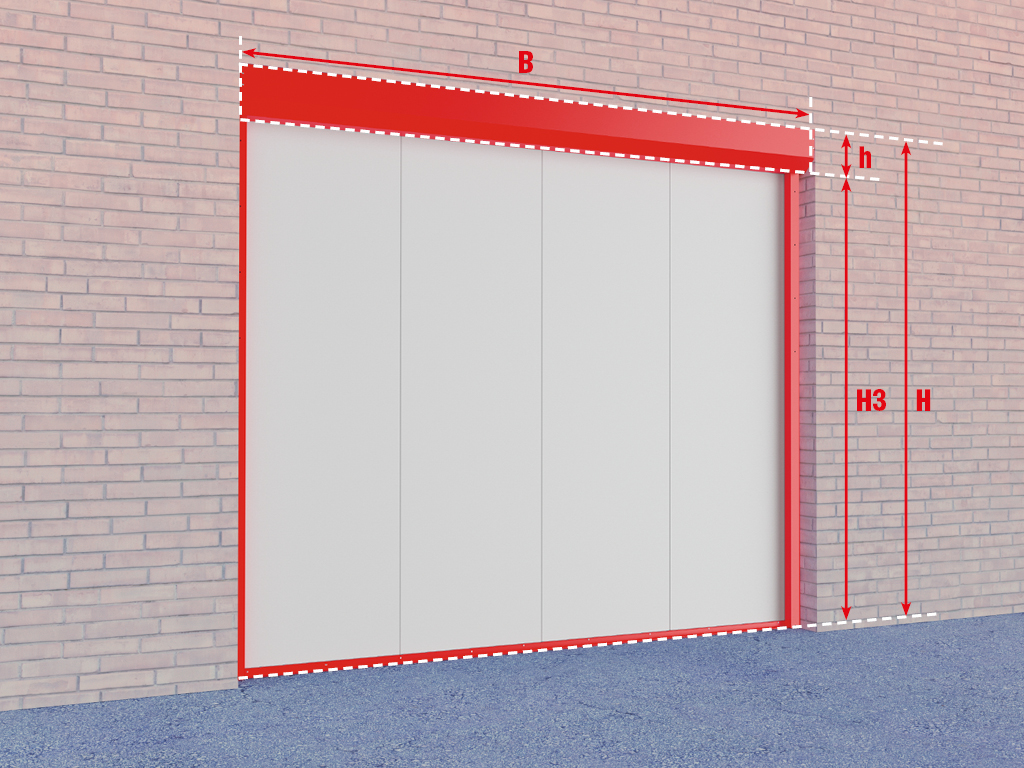

Встроенный монтаж. Основные размеры. Конструкция противодымной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа. С помощью данной конструкции могут быть решены задачи по установке в любые сложные проемы и труднодоступные места.

ВСТРОЕННЫЙ МОНТАЖ. ОСНОВНЫЕ РАЗМЕРЫ.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H3 + h
H3, мм Высота направляющих H3
B, мм Ширина проема B
h, мм Высота короба 200, 300 (в зависимости от размера конструкции)
Накладной монтаж. Основные размеры. Конструкция противодымной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа.

НАКЛАДНОЙ МОНТАЖ. ОСНОВНЫЕ РАЗМЕРЫ.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B
L, мм Ширина всей конструкции B + 162
h, мм Высота короба 200, 300 (в зависимости от размера конструкции)

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Полотно шторы.

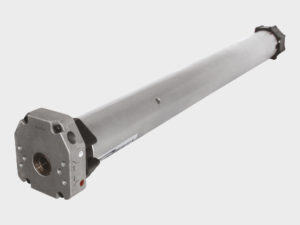

Электропривод.
Стальной короб.

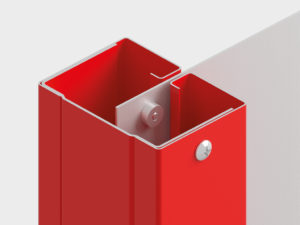

Стальная боковая направляющая.

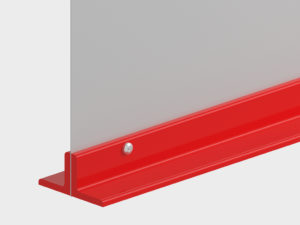

Утяжелитель.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

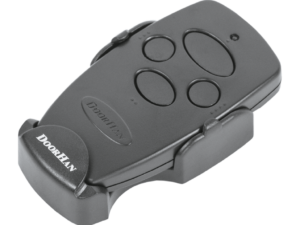

Пульт 4-канальный серии transmitter 4 (трансмиттер 4).

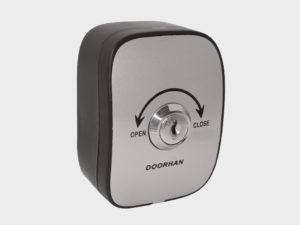

Ключ-кнопка для управления.

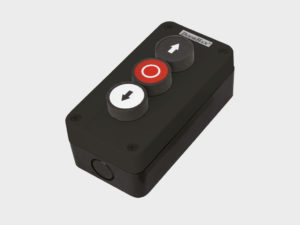

Кнопочный выключатель.

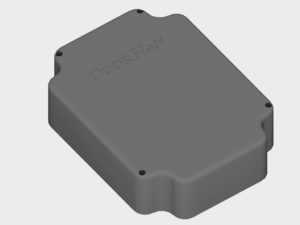

Блок управления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Значение Примечание
  Противодымная штора E60
Предел огнестойкости, мин Не менее 60 Предел целостности
Материал Стеклоткань
Толщина, мм Не более 0,41 Полотно шторы
Вес полотна, кг/м² 0,51
Вес ворот в сборе, кг Не более 28 Штора в сборе при минимальных размерах
Вес ворот в сборе, кг Не более 225 Штора в сборе при максимальных размерах
  Противодымная штора E120
Предел огнестойкости, мин Не менее 120 Предел целостности
Материал Кремнеземная ткань
Толщина, мм Не более 0,6 Полотно шторы
Вес полотна, кг/м² 0,65
Вес ворот в сборе, кг Не более 30 Штора в сборе при минимальных размерах
Вес ворот в сборе, кг Не более 230 Штора в сборе при максимальных размерах

УСЛОВИЯ ЭКСПЛУАТАЦИЯ ПРОДУКЦИИ

1. Противодымная штора не предназначена для интенсивного использования (допускается использование при пожаре, периодических испытаниях или сервисном обслуживании).
2. Противодымная штора должна работать плавно без заклиниваний и рывков.
3. Во избежание несчастного случая следите, чтобы в момент работы шторы люди и животные не находились в зоне действия.
4. Следите, чтобы в момент работы шторы в проеме не было посторонних предметов.
5. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с противодымной шторой, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.
6. Досрочному списанию подлежит штора, выполнившая свою функцию по прямому назначению при пожаре. В этом случае штора подлежит демонтажу и замене.
7. Для обеспечения надежной и бесперебойной работы шторы рекомендуется регулярно (не реже 1 раза в 6 месяцев) проводить ее технический осмотр и обслуживание.
8. Не допускается удерживать шторы во время их работы. Это может привести к травме или поломке конструкции.
9. Не допускайте детей к устройствам управления автоматической шторой (кнопкам, пультам).
10. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.
11. В случае использования противодымных штор или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.

УПАКОВКА

Упаковка в пузырчатую пленку Характеристики упаковки
Описание Упаковка короба
Длина, мм Зависит от длины короба
Ширина, мм 270 — для 200-го короба; 370 — для 300-го короба
Высота, мм 200 — для 200-го короба; 370 — для 300-го короба
Описание Упаковка направляющих и утяжелителя. Полностью по всей длине оборачивают ВП-пленкой. Выступающие по торцам края пленки плотно заправляют по типу конверта, фиксируют стыки скотчем. Обматывают направляющие и утяжелитель скотчем по всей длине винтовой спиралью. Упакованные направляющие и утяжелитель укладывают вместе с коробом в сборный ящик (из фанеры)
Длина, мм Зависит от длины направляющих и утяжелителя
Упаковка в дерево Характеристики упаковки
Описание Ящик (из фанеры)
Длина, мм Если B полотна > H полотна, то L ящика = B полотна + 235; если B полотна < H полотна, то L ящика = H полотна + 85
Ширина, мм 495 — для 200-го короба; 595 — для 300-го короба
Высота, мм 417 — для 200-го короба; 517 — для 300-го короба

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Покупателю предоставляется гарантия работоспособности противодымных штор производства концерна DoorHan на срок 1 год с момента приобретения их заказчиком. ВНИМАНИЕ! Противодымные шторы DoorHan не предназначены для интенсивного использования (допускается использование при пожаре, периодических испытаниях или сервисном обслуживании).

ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ

Концерн DoorHan производит погрузку штор на грузовой транспорт с помощью автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных штор. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
Рекомендуется хранить шторы в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Шторы должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.


ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ

Установка противодымной шторы в складском помещении
Установка противодымной шторы в производственном помещении
Сертификат No EAЭC BY/112 02.01. TР043 031.02 00408
Скачать
Сертификат No EAЭC BY/112 02.01. TР043 031.02 00382
Скачать
Паспорт «Противодымная штора серии dhscfp E120»
Скачать
Паспорт «Противодымная штора серии dhscfp E60»
Скачать
Инструкция по монтажу и эксплуатации противодымной шторы
Скачать
чертеж Штора противодымная марки DoorHan с пределом огнестойкости Е120 серии dhscfp.
Скачать
Чертеж Штора противодымная марки DoorHan с пределом огнестойкости Е60 серии dhscfp.
Скачать
Логотип
г. Луганск, ул. Чапаева 56
Пн-Пт: с 08:00 до 17:00; Сб: с 09:00 до 14:00
+7 (959) 105-82-96
+7 (949) 003-41-00
TikTok
Каталог
Калькулятор
Решения
О компании
Контакты
Калькулятор
Роллеты Рольставни Рольворота
Ворота для гаража
Ворота для дома
Автоматика для ворот
Заборы и калитки
Шлагбаумы
Автоматические раздвижные двери
Гаражи Effect
Быстровозводимые дома Effect
Турникеты
Металлодетекторы
Строительные сэндвич-панели
Двери
Фурнитура для откатных ворот
Болларды и барьеры
Утеплитель минвата
Промышленные ворота
Быстровозводимые здания и сооружения
Алюминиевые системы
Перегрузочное оборудование

DoorHan 2021–2024, все права защищены

Сделано на
Smink
Карта сайта

Оставаясь на сайте, вы соглашаетесь на использование файлов cookies и обработку персональных данных

Принять
Отклонить
