Шлагбаум антивандальный Barrier Protector
Гарантия
1 год на весь товар
Установка специалистами
Оплачивается отдельно
Предоплата
Без предоплаты
от
114 299 ₽
Цена указана с НДС 20%
Заказать
Консультация и заказ
Описание
Подробное описание
Сертификаты и паспорта
Документация
Описание
Шлагбаум антивандальный предназначен для контроля въезда на дворовые территории жилых кварталов, промышленных объектов, а также для ограничения проезда по улицам садовых товариществ. Стальной антивандальный корпус надежно защищает механизмы шлагбаума от противоправных действий, механических повреждений и воздействий окружающей среды. Усиленная стрела, сваренная из стальных профилей, перемещается в горизонтальном положении и не имеет уязвимых мест. В качестве крепежных элементов конструкции использованы метизы антивандального исполнения, особенностью которых является невозможность демонтажа обычными инструментами и приемами.Диапазон рабочих температур от -40 до +55 градусов. Стойка шлагбаума выполнена из оцинкованной стали 2 мм. В шлагбауме предусмотрена система аварийного ручного открывания при утере электропитания. Сертификаты, чертежи и инструкции по монтажу сможете увидеть в документации правее. Купить шлагбаум антивандальный Вы сможете, набрав наших менеджеров. Цена шлагбаума указана на сайте.

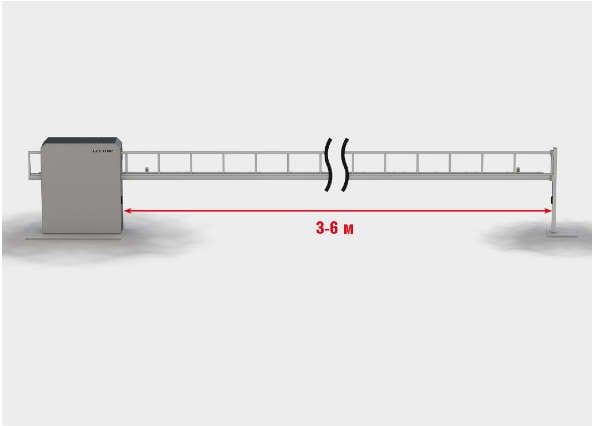

Длина стрелы от 3 до 6 метров
Характеристики шлагбаума антивандального
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Длина стрелы, м | 3; 3,5; 4; 4,5; 5; 5,5; 6 |
| Напряжение питания, В | 220 |
| Мощность, Вт | 130 |
| Диапазон рабочих температур, °С | -20…+50 |
| Скорость открывания, м/мин | 9 |
| Класс защиты IP | IP54 |
Таблица размеров
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | 3 000, 3 500, 4 000, 4 500, 5 000, 5 500, 6 000 |
| Высота проема, мм | 1 145 |
| Просвет, мм | 745 |
| Длина стрелы, мм | 4 300 (3 000), 4 800 (3 500), 5 300 (4 000), 5 800 (4 500), 6 300 (5 000), 6 800 (5 500), 7 300 (6 000) |
| Высота стрелы, мм | 400 |
| Размеры корпуса (Д × Ш × В), мм | 1 133 × 415 × 1 182 |
Условия эксплуатации
- При открытии вручную не прилагайте больших усилий. Передвигайте стрелу равномерно. Запрещается двигать стрелу резкими толчками.
- При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
- Запрещается перемещать стрелу при сцепленном приводе.
- Не допускайте детей к устройствам управления (кнопкам, пультам).
- Следите за тем, чтобы дети и животные не находились в зоне действия шлагбаума во время его работы.
- Строго запрещено пересекать траекторию движения стрелы во время открытия и закрытия, т. к. это может привести к серьезным травмам.
- Не подвергайте шлагбаум ударам и не препятствуйте его свободному открытию и закрытию.
- Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
- Следите за тем, чтобы во время работы на траектории движения стрелы отсутствовали посторонние предметы, т. к. это может привести к повреждению шлагбаума.
- Не допускайте попадания веток и кустов в зону сдвига стрелы для избежания помех во время работы шлагбаума.
- В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.
После монтажа необходима проверка движения стрелы. Стрела должна двигаться плавно, без рывков и скрипа. Полотно стрелы должно находиться в уровне (по вертикали и горизонтали), при закрытии заходить в ловитель. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению стрелы и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.
Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации. Изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.

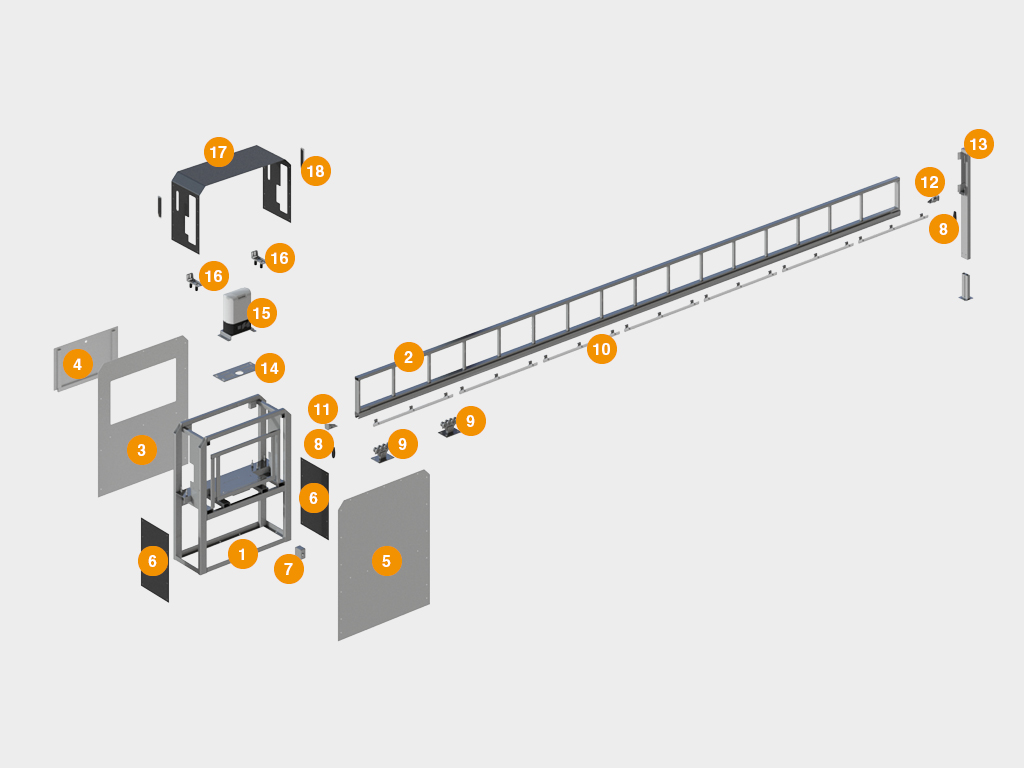

Конструкция шлагбаума

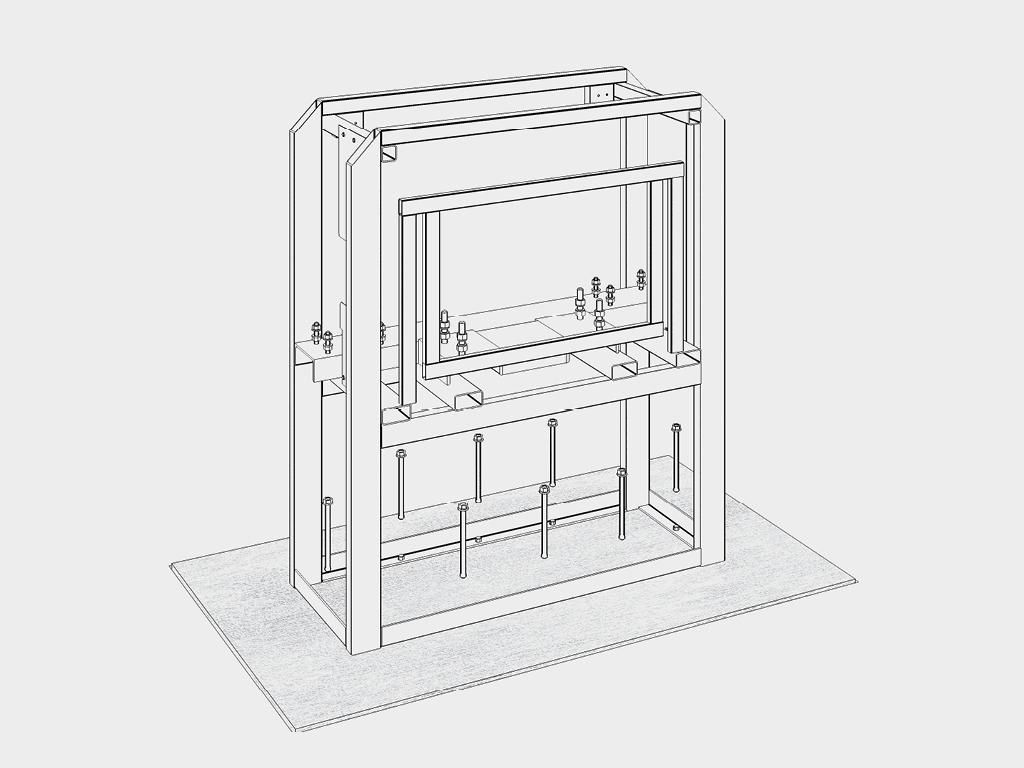

- Рама
- Стрела
- Панель шлагбаума задняя
- Крышка панели шлагбаума задней
- Панель шлагбаума передняя
- Панель шлагбаума боковая
- Коробка распаячная
- Фотоэлементы беспроводные PHOTOCELL-W
- Опора ролика для балки 71 х 60 х 3,5
- Рейка зубчатая DHRACK 12 x 30 (1 м)
- Крышка задняя для балки 71 х 60 х 3,5
- Ролик концевой в сборе для балки прокатной 71 х 60 х 3,5

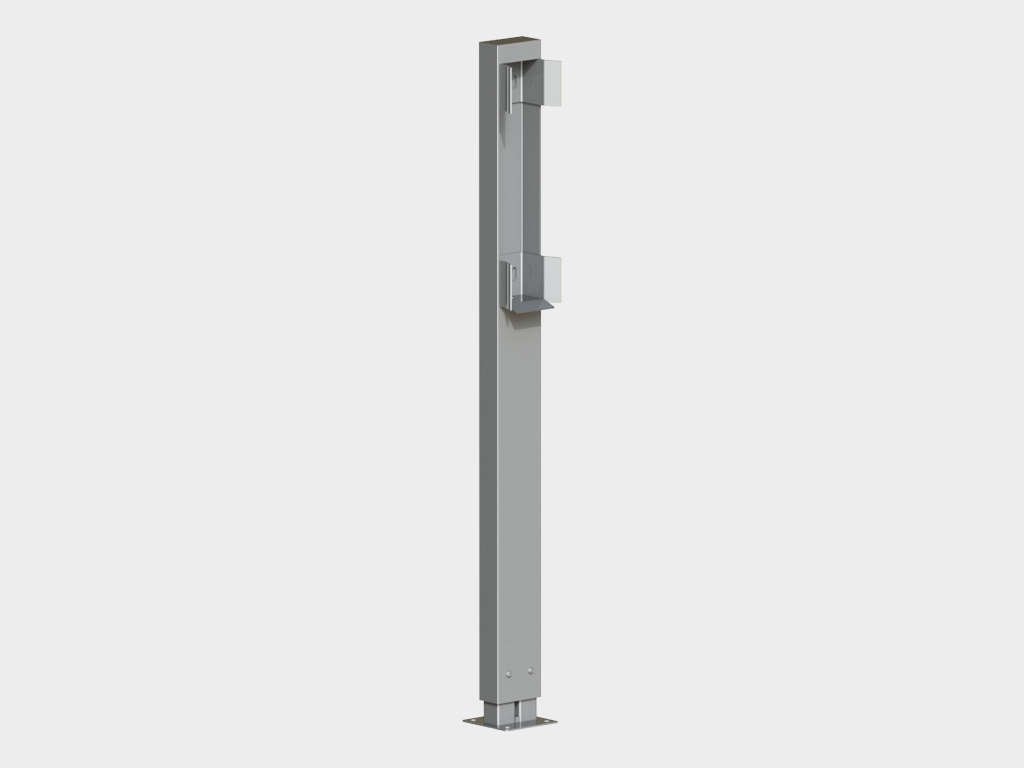

- Столб-ловитель
- Пластина площадки для привода
- Привод
- Направляющее устройство
- Панель шлагбаума верхняя в сборе
- Лампа сигнальная Barrier-PRO
Способы монтажа
Стойка шлагбаума устанавливается на бетонируемое основание при помощи анкерных болтов. Анкерные болты входят в состав поставки изделия.
Преимущества
|
 |

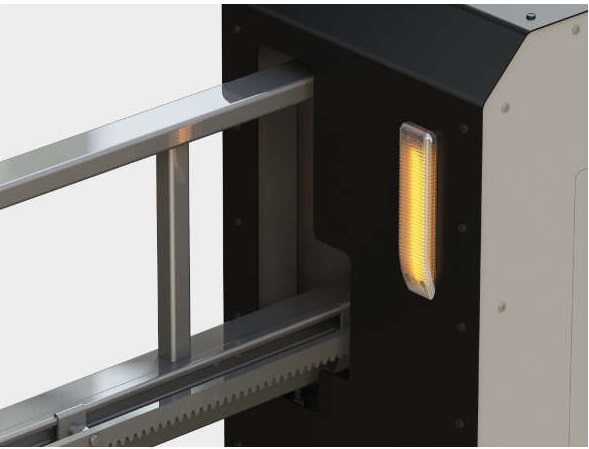

| 2. Встроенная светодиодная лампа. Функциональное дополнение и современный декоративный элемент |  |

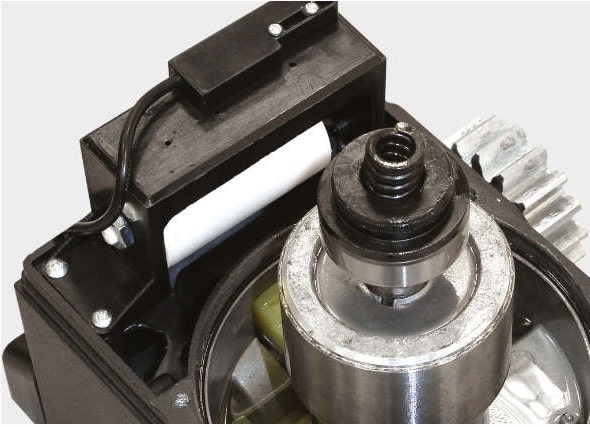

| 3. Точность остановки стрелы в крайних положениях обеспечивают магнитные концевые выключатели нового поколения |  |

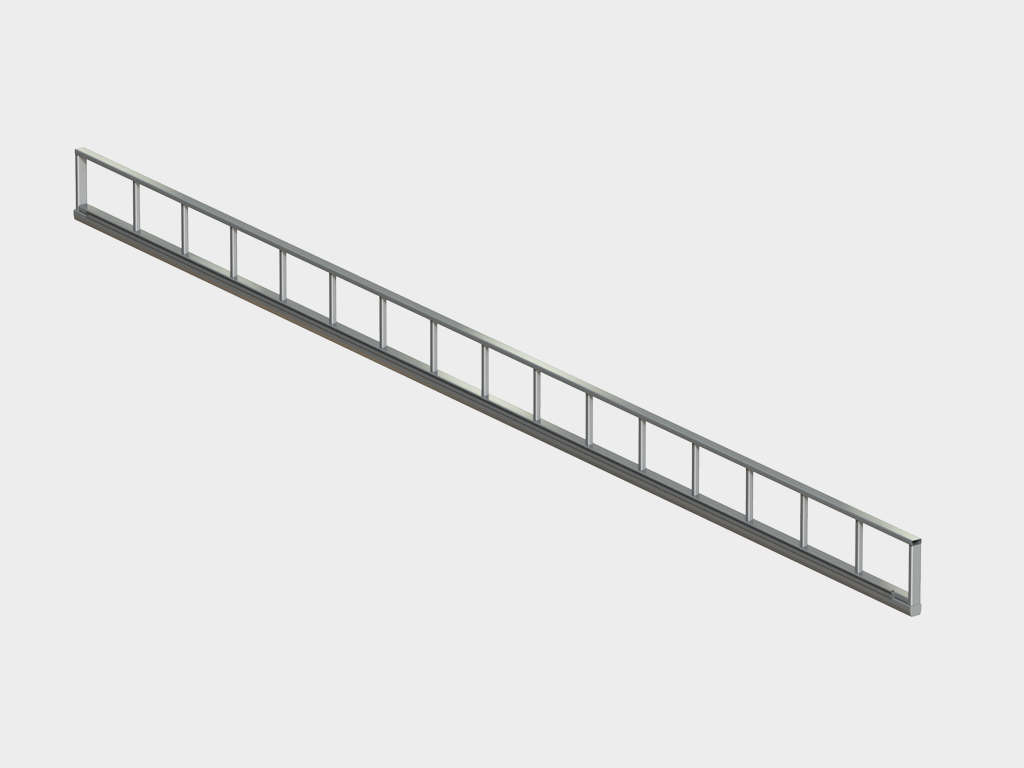

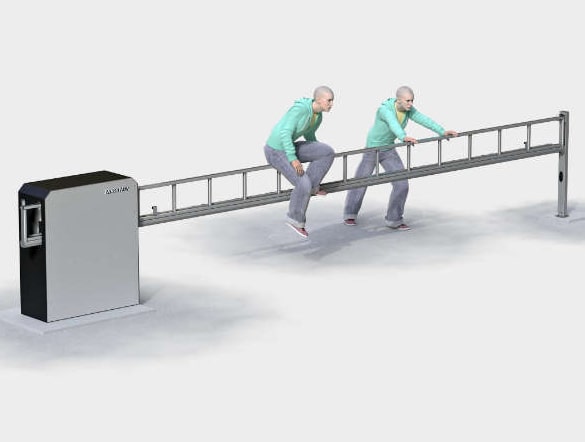

| 4. Прочная стальная стрела устойчива к механическим повреждениям |  |

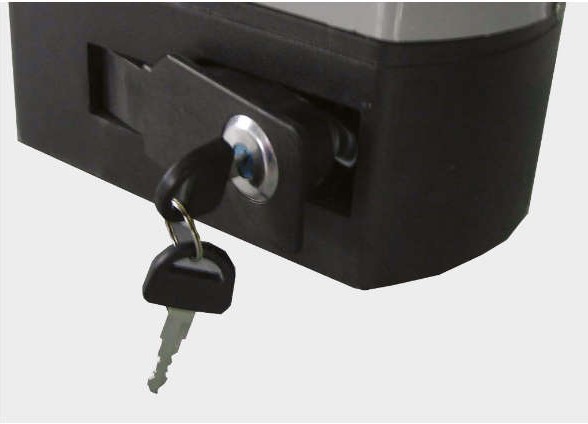

| 5. Защита от несанкционированной разблокировки. Привод и корпус оснащены замком |  |
Комплектация
Базовая комплектация
 |
Стойка шлагбаума со встроенными светодиодными сигнальными лампами |
 |
Стальная усиленная стрела шлагбаума |
 |
Столб-ловитель стрелы шлагбаума |
 |
Комплект зубчатых реек |
 |

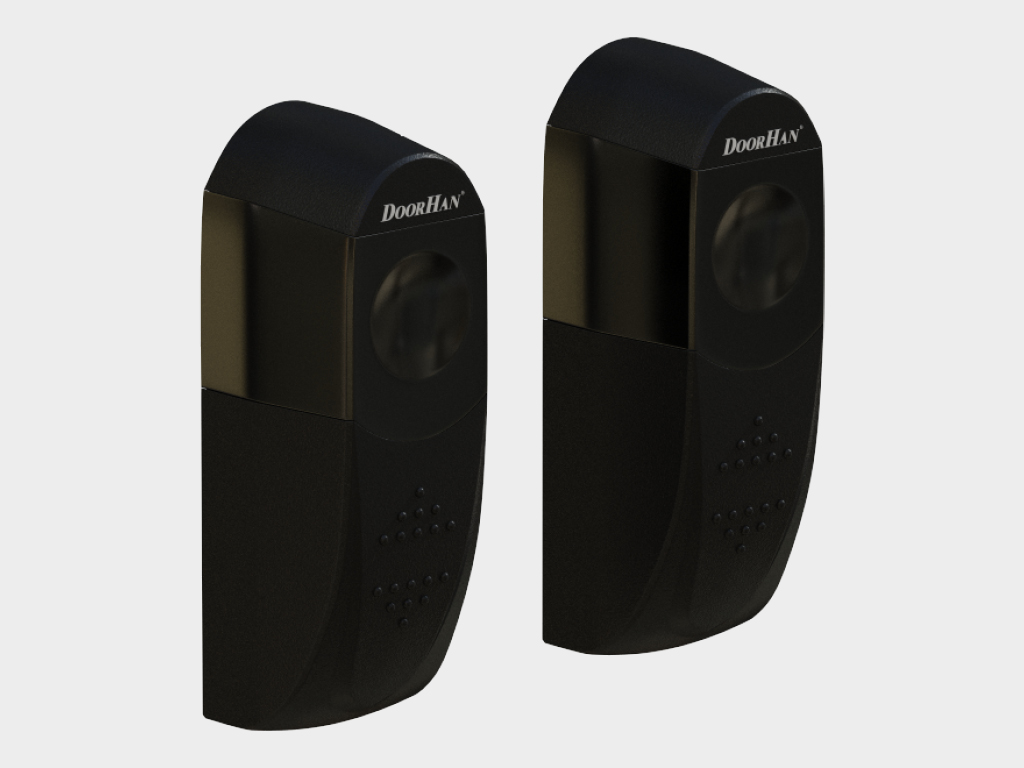

Беспроводные фотоэлементы |
Дополнительная комплектация
 |
Модуль WI-FI для беспроводного управления шлагбаумом или электроприводом ворот по средствам программного обеспечения на мобильных устройствах. |
 |
Модуль GSM предназначен для управления шлагбаумом или электроприводом ворот через звонок с мобильного телефона. |
 |
Пульт Doorhan Transmitter 2 Pro Black для дистанционного управления двумя автоматическими устройствами. |
 |
Пульт Doorhan Transmitter 4 Pro Black для дистанционного управления 4 автоматическими устройствами. |
 |
Пульт Doorhan Transmitter 4 для дистанционного управления 4 автоматическими устройствами. |
 |
Пульт Doorhan Transmitter Premium в металлическом корпусе для дистанционного управления 4 автоматическими устройствами. |
 |
Беспроводная кнопка управления Command-433 для дистанционного управления двумя автоматическими устройствами. |
 |
Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом. |
 |
Беспроводная кодовая клавиатура KEYPAD для дистанционного управления автоматическим устройством. |
 |
Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления приводом с помощью поворота ключа. |
 |
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством, также может быть использована как внешняя клавишная панель с устройством считывания проксимити-карт. |
 |
Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника. |
 |
Беспроводные фотоэлементы безопасности Photocell-Pro с поворотной платой для несимметричных проемов. |
 |
Сирена Sirena предназначена для звукового оповещения движения ворот или шлагбаума. |
 |
Внешний радиоприемник DHRE-1 предназначен для управления автоматикой других производителей с помощью пульта Дорхан. |
 |
Сигнальная светодиодная лампа с антенной LAMP-PRO предназначена для светового оповещения движения ворот или шлагбаума. |
 |
Обогреватель серии heater (нагреватель) для обогрева электропривода шлагбаума при эксплуатации в условиях низких температур. |
 |

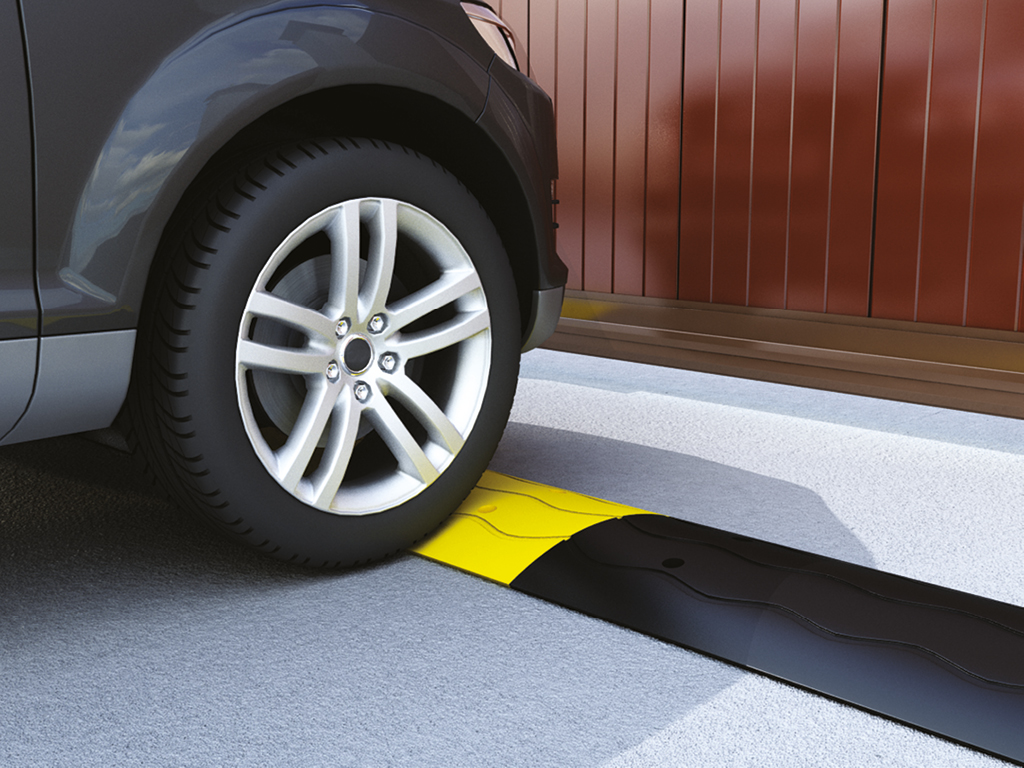

«Лежачий полицейский» из износостойкого искусственного каучука обеспечивает легкую прокладку электропроводки между столбами без штробления дорожного покрытия. |
Внешний вид

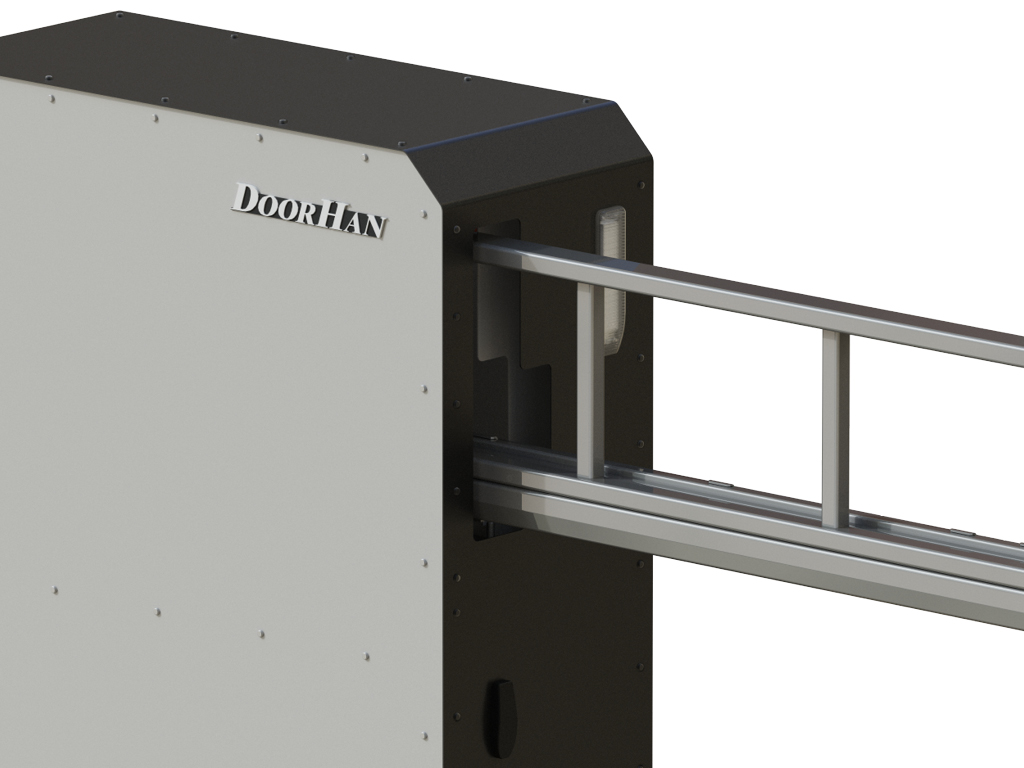

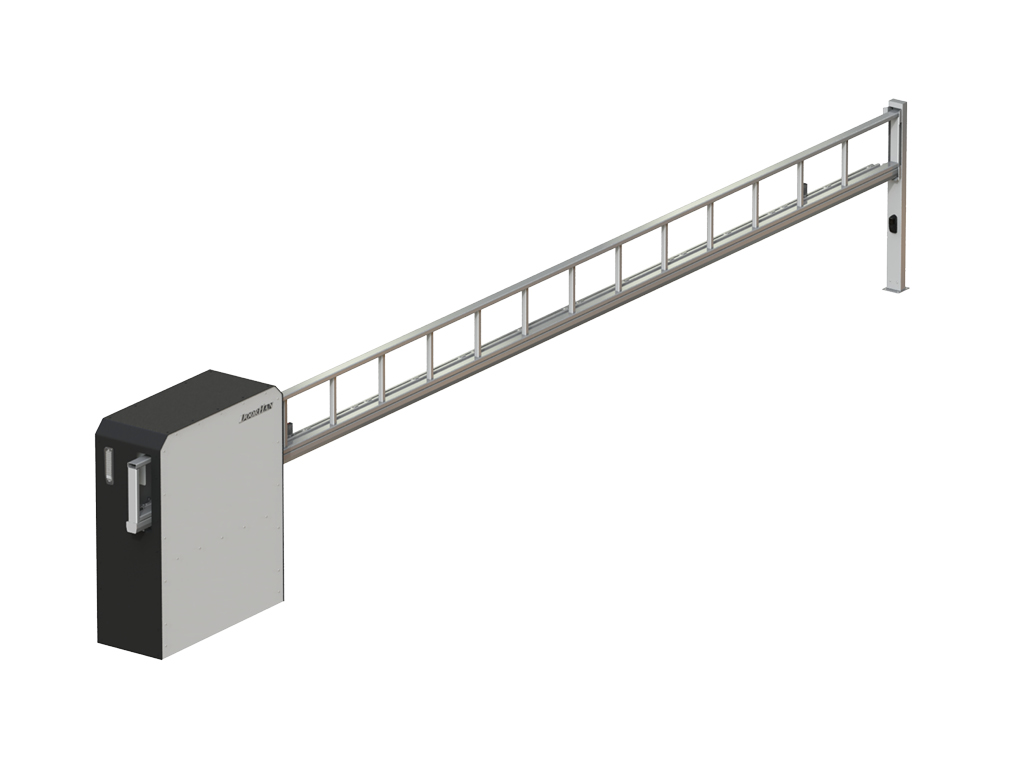

Шлагбаум антивандальный общий вид

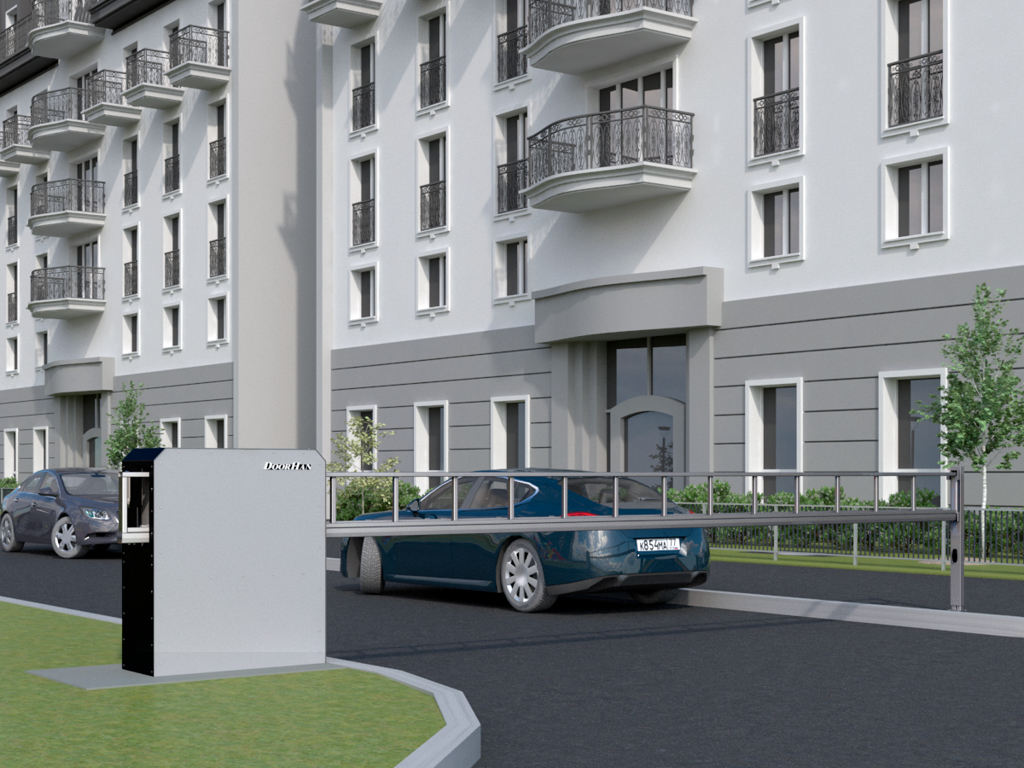

Въезд на парковки офисов, на территорию предприятий, стоянки с ограниченным доступом и т.д.
 |
|

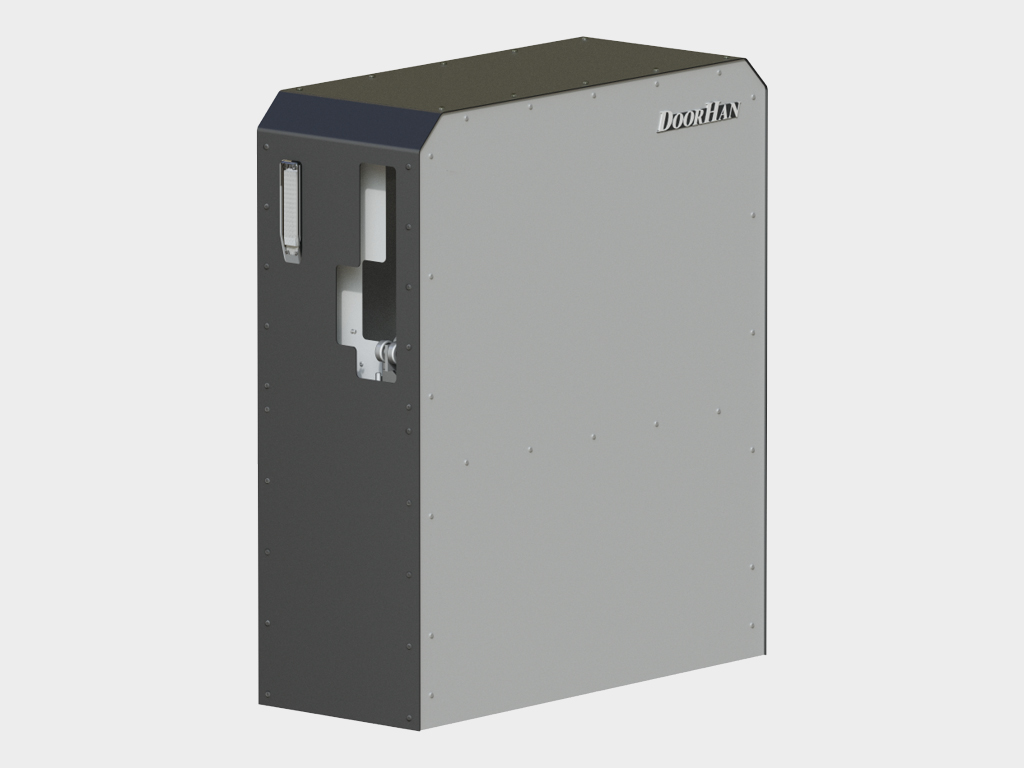

| Стойка шлагбаума, закрытая стальными панелями толщиной 2 мм. Цвета панелей RAL7004 (серый) и RAL9005 (черный) | Стрела шлагбаума, сваренная из стальных труб и окрашенная в цвет RAL 7004 |
Дополнительное описание
После монтажа необходима проверка движения стрелы. Стрела должна двигаться плавно, без рывков и скрипа. Полотно стрелы должно находиться в уровне (по вертикали и горизонтали), при закрывании заходить в ловитель. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению стрелы и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.
Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации. Изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.
