Рулонные ворота серии speedroll sdl предназначены для установки на проемы промышленных помещений с невысокой ветровой нагрузкой, в том числе на автомойки, робот-мойки, мойки самообслуживания и т. д.
ЗОНА ПРИМЕНЕНИЯ
Промышленные и производственные помещения

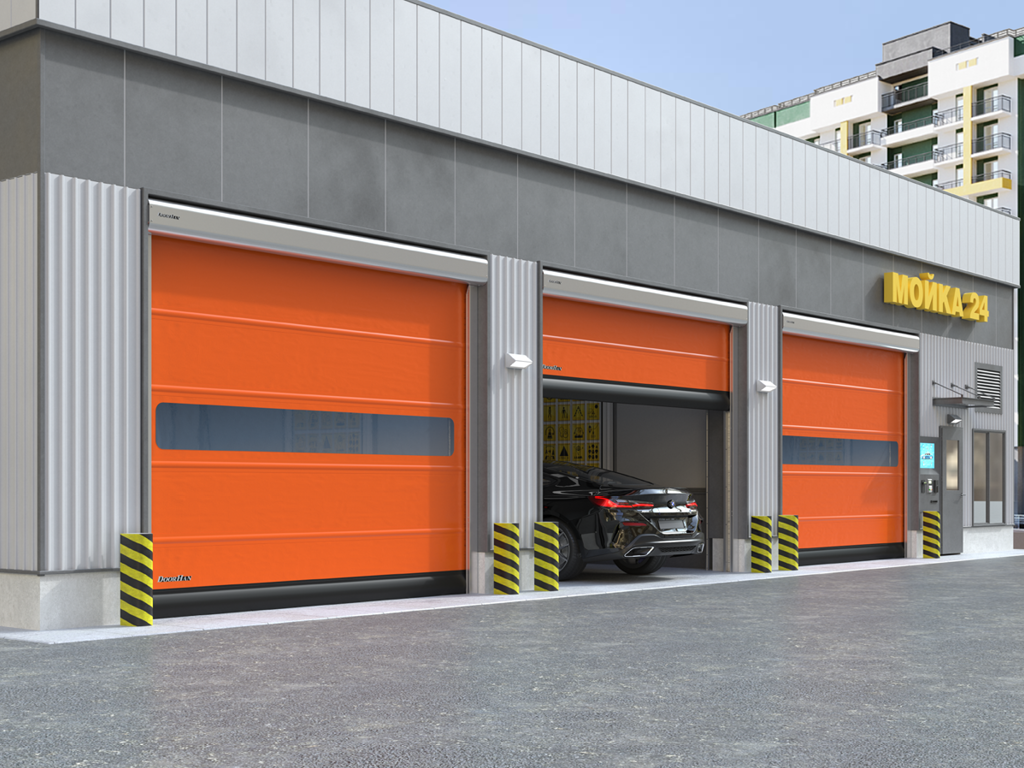

Автомойки, робот-мойки, мойки самообслуживания.
ПРЕИМУЩЕСТВА
Герметичность
Значительное увеличение степени герметизации проема.
Термоконтрастная выносливость
Адаптированы к воздействию контрастных температур.
Практичны в повседневном использовании
Легко очищаются без применения специальных средств.
Дополнительные опции
Возможность установки различного дополнительного оборудования.
Внутривальный привод
Компактность, надежность и точность.
ДИЗАЙН
КАРКАС ВОРОТ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ASIS 304 (ОПЦИЯ)
 |
|
| Нержавеющая сталь |
ДИЗАЙН
 |
 |
|
RAL 9003 (белый)
|
RAL 9006 (серебристый)
|
 |
 |
|
RAL 9005 (черный)
|
RAL 1013 (жемчужно-белый)
|
 |
 |
|
RAL 6005 (зеленый)
|
RAL 8017 (коричневый)
|
 |
 |
|
RAL 3005 (красный)
|
RAL 5005 (синий)
|
 |
 |
|
RAL 7038 (серый)
|
Оцинкованная сталь (без покрытия)
|
ЦВЕТА ПОЛОТНА
 |
 |
|
RAL 9010 (белый)
|
RAL 5002 (синий)
|
 |
|
|
RAL 6026 (зеленый)
|
RAL 9006 (серебристый)
|
 |
 |
|
RAL 1003 (желтый)
|
RAL 3002 (красный)
|
 |
|
|
RAL 2004 (оранжевый)
|
ТАБЛИЦА РАЗМЕРОВ
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | 2 000–4 000 (размеры вне диапазона по запросу) |
| Высота проема, мм | 2 000–4 000 (размеры вне диапазона по запросу) |
| Притолока, мм | 250–400 |
| Пристенки, мм | 125 |

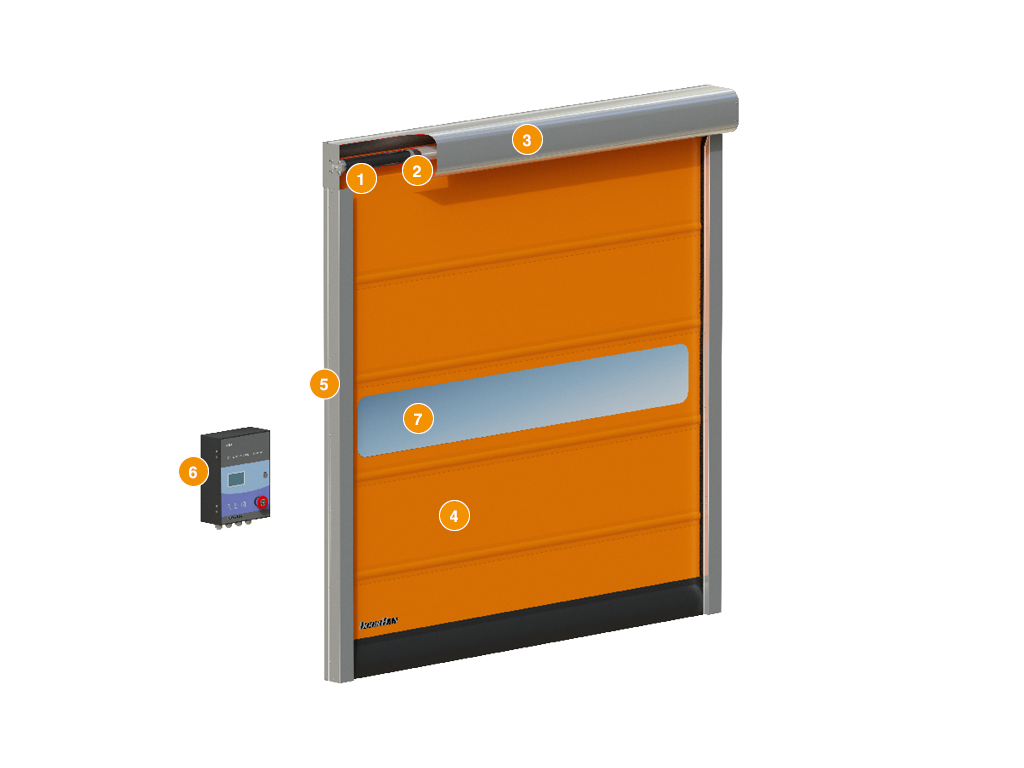

КОНСТРУКЦИЯ
1. Электропривод внутривальный
2. Вал

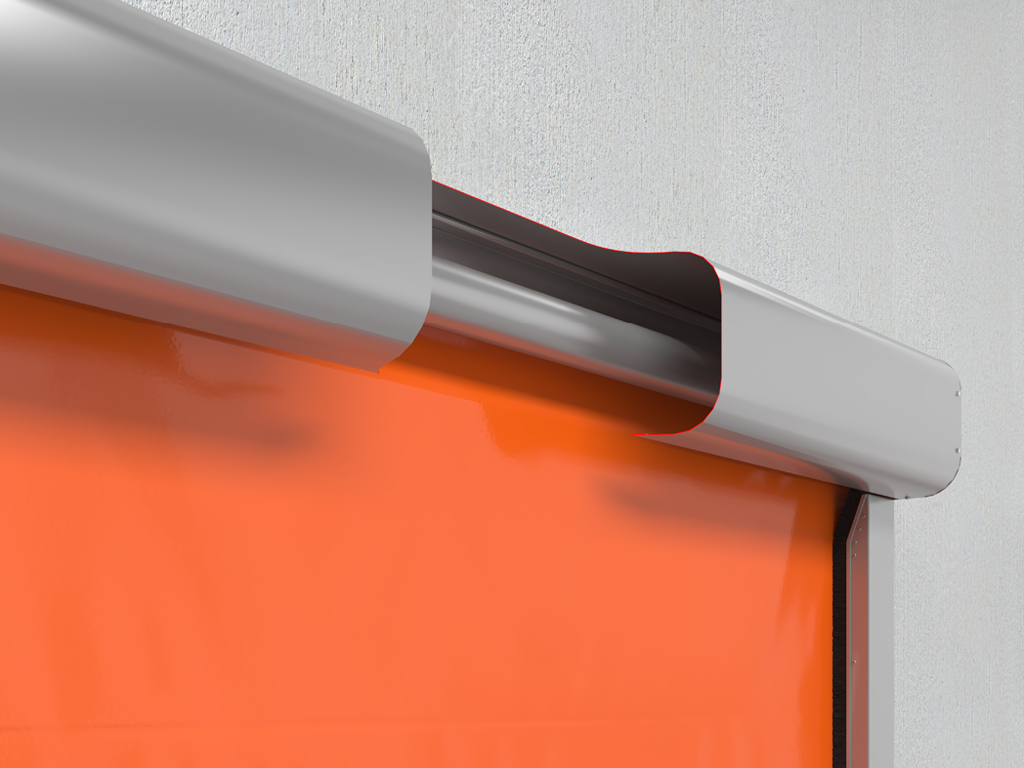

3. Короб вала
4. Полотно ворот
5. Стойка
6. Блок управления
7. Вставка прозрачная (окно/панель)
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

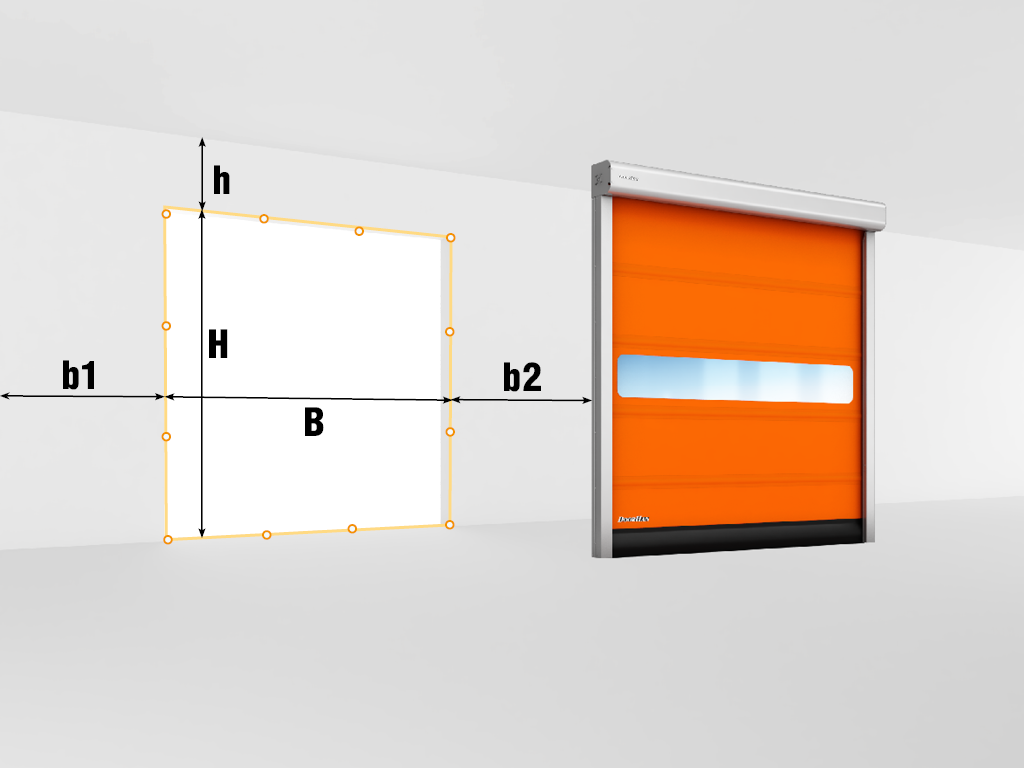

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по тpем точкам (в крайних положениях и по центру).
B – ширина проема (расстояние от левого края до правого края проема).
H – высота проема (расстояние от пола до верха проема).
h – притолока (расстояние от верха проема до потолка).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
L– глубина верхней части ворот (расстояние от стены до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.
СПОСОБЫ МОНТАЖА
 |
Накладной монтаж скоростных воpот. |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Вал из оцинкованной стали с внутривальным приводом RS30/70DCM. |
 |

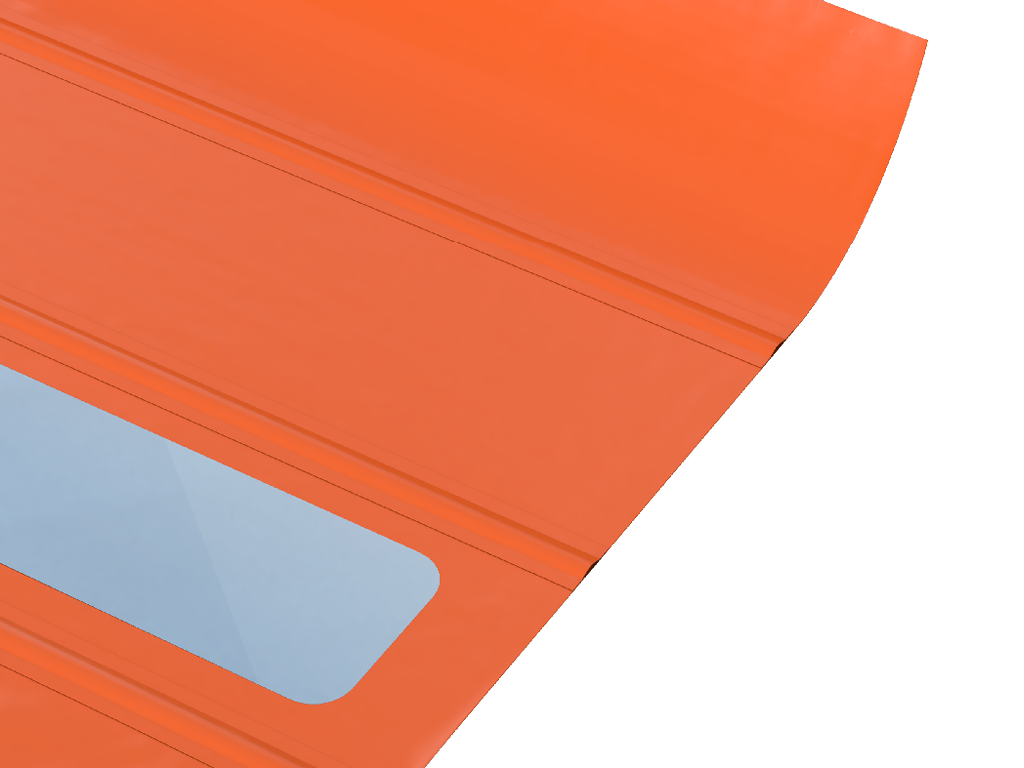

Полотно – непрозрачный армированный ПВХ плотностью 900–1 200 г/м² (окно — опция). |
 |

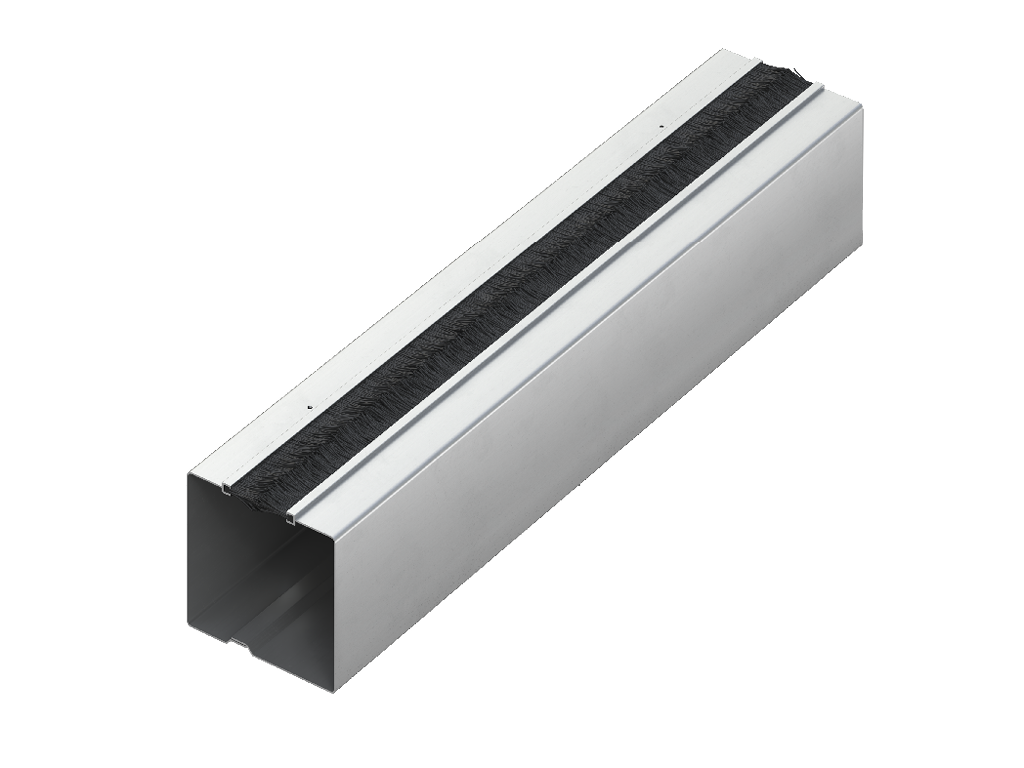

Стойки и короба из оцинкованной стали. |
 |

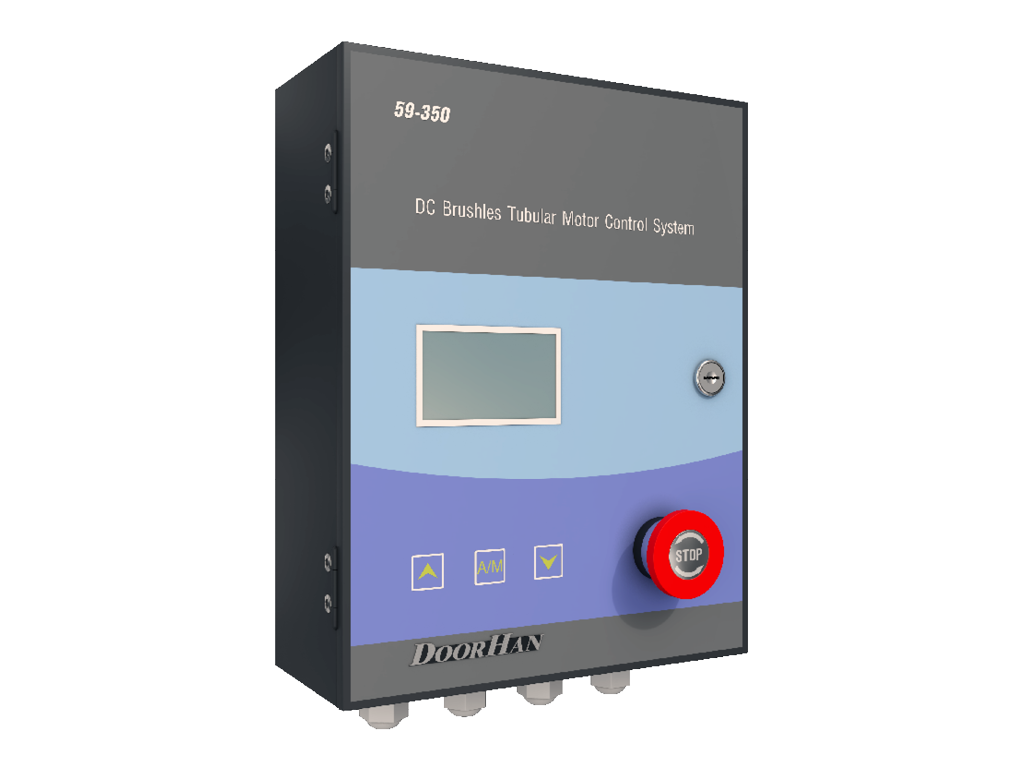

Блок управления |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Артикул «Transmitter 4». Пульт 4-канальный серии transmitter 4 (трансмиттер 4) предназначен для дистанционного управления четырьмя автоматическими устройствами DoorHan или автоматикой других производителей, к которой подключен радиоприемник DoorHan. |
 |
Артикул «DHRE-1». Приемник внешний одноканальный серии dhre-1 предназначен для приема радиосигнала на частоте 433 МГц. |
 |
Артикул «DHRE-mini». Приемник внешний одноканальный серии dhre-mini (dhre-мини) предназначен для приема радиосигнала на частоте 433 МГц. Отличается компактным размером и имеет провода для подключения. |
 |
Артикул «AD-06». Датчик-радар автоматических дверей серии ad-06 предназначен для автоматического управления электроприводами. |
 |
Артикул «PAM». Детектор движения промышленный pam предназначен для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении. |
 |
Артикул «BTM - PRO». Детектор движения промышленный btm - pro предназначен для управления промышленными воротами и другими устройствами, ипользует функцию фильтраци, Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении. |
 |
Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот. |
 |
Артикул «KEYSWITCH_N». Ключ-кнопка серии keyswitch_n (ключ-кнопка_н) используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота. |
 |
Артикул «PHOTOCELL-N». Фотоэлементы серии photocell-n (фотоэлемент-н) — это устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс полотна ворот. Дальность действия фотоэлементов — до 20 м. |
 |
Артикул «DKH009». Большая кнопка управления скоростными воротами. |
 |
Артикул «LAMP-PRO». Сигнальная лампа серии lamp-pro (лампа-про) предупреждает о начале движения ворот и работает в течение всего цикла открывания-закрывания. |
 |
Артикул «LOOP1». Одноканальный детектор магнитной петли loop-1 (контур-1). Артикул «LOOP2». Двухканальный детектор магнитной петли loop-2 (контур-2). Детекторы предназначены для управления шлагбаумами, воротами и парковочными системами. Одноканальный детектор используется для контроля доступа и управления одним транспортным потоком; двухканальный — для контроля доступа и управления двумя транспортными потоками или определяет направление движения потока автомобилей. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Значение | Примечание |
|---|---|---|
| Ветровая нагрузка, км/ч | Менее 30 км/час | Для ворот 4 000 × 4 000 мм |
| Диапазон рабочих температур, °С | -30...50 | |
| Мощность, Вт | 1 500 | |
| Напряжение питания, В | 220 В / 50 Гц | Однофазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 500 000 | Зависит от условий эксплуатации |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание ворот производится с помощью воротка.
3. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
4. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами.
5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
УПАКОВКА
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | Упаковка представляет собой деревянный ящик из бруса, между узлами проложен каpтон, все закреплено хомутами |
| Длина, мм | Зависит от длины составных частей ворот |
| Высота, мм | 700 |
| Ширина, мм | 665 |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности скоpостных рулонных ворот, произведенных концерном DoorHan, на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидpавлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
