Ворота гаражные секционные из алюминиевых панелей с пружинами растяжения RSD01LUX
Гарантия
1 год на весь товар
Установка специалистами
Оплачивается отдельно
Предоплата
Без предоплаты
от
80 671 ₽
Цена указана с НДС 20%
Заказать
Консультация и заказ
Описание
Подробное описание
Сертификаты и паспорта
Документация
Видео
Описание
Новая серия гаражных ворот DOORHAN RSD01LUX имеют существенное отличие от конкурентов других производителей, щит ворот изготовлен из алюминия. Вес полотна ворот становится значительно ниже, при этом получая антикоррозийную защиту и существенную теплоизоляцию. Монтаж ворот довольно таки простой о чем вы можете увидеть в видео ниже. Несколько вариантов дизайна панели. Секционные ворота представлены 2 стандартными цветами не влияющих на цену.Возможно исполнение как в ручном так и в автоматическом режиме. Чертежи гаражных ворот, инструкции по монтажу приложены под описанием. Купить ворота Вы сможете набрав наших менеджеров. Цена ворот рассчитывается в зависимости от размеров.
Конструкция

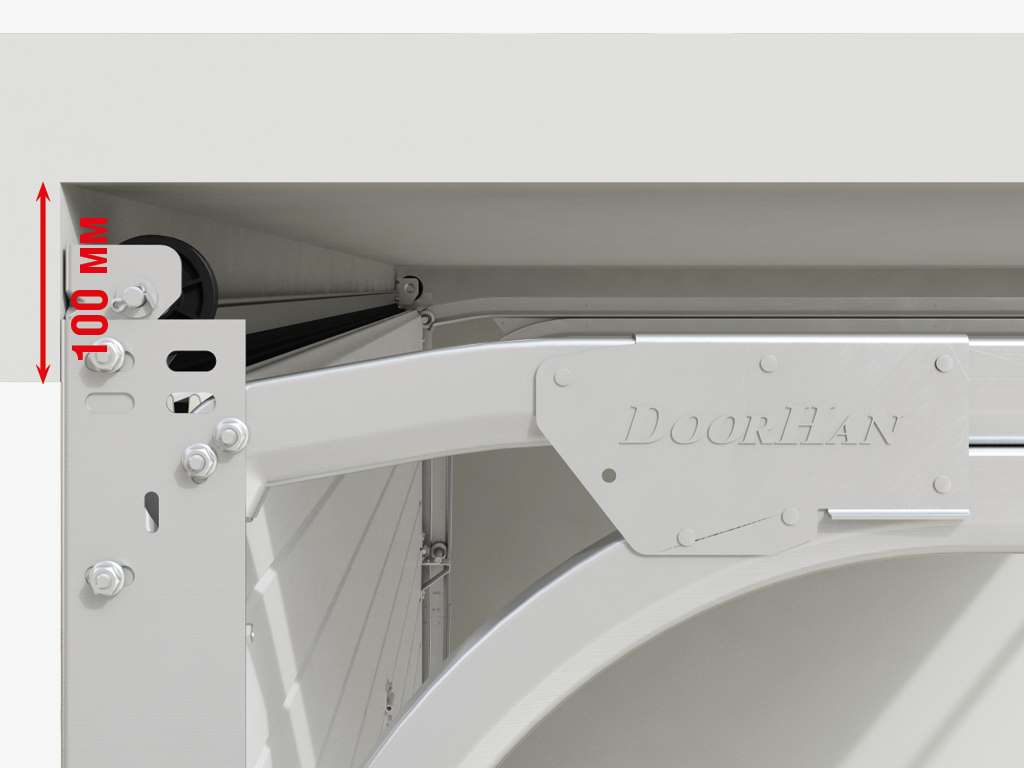

RSD01 LUX серия алюминиевых секционных ворот производства DOORHAN высотой перекрытия до 2750 мм и шириной 3000 мм. Высота перемычки для установки данного типа ворот составляет минимально 90 мм в ручном исполнении и 130 мм в автоматическом. Высокие антикоррозийные свойства полотна. Уплотнительный контур по всему периметру ворот. Обратите внимание на конструкцию полотна ворот с отсутствием моста холода, что особенно актуально в нашем регионе. Цена ворот варьируется в зависимости от размеров.

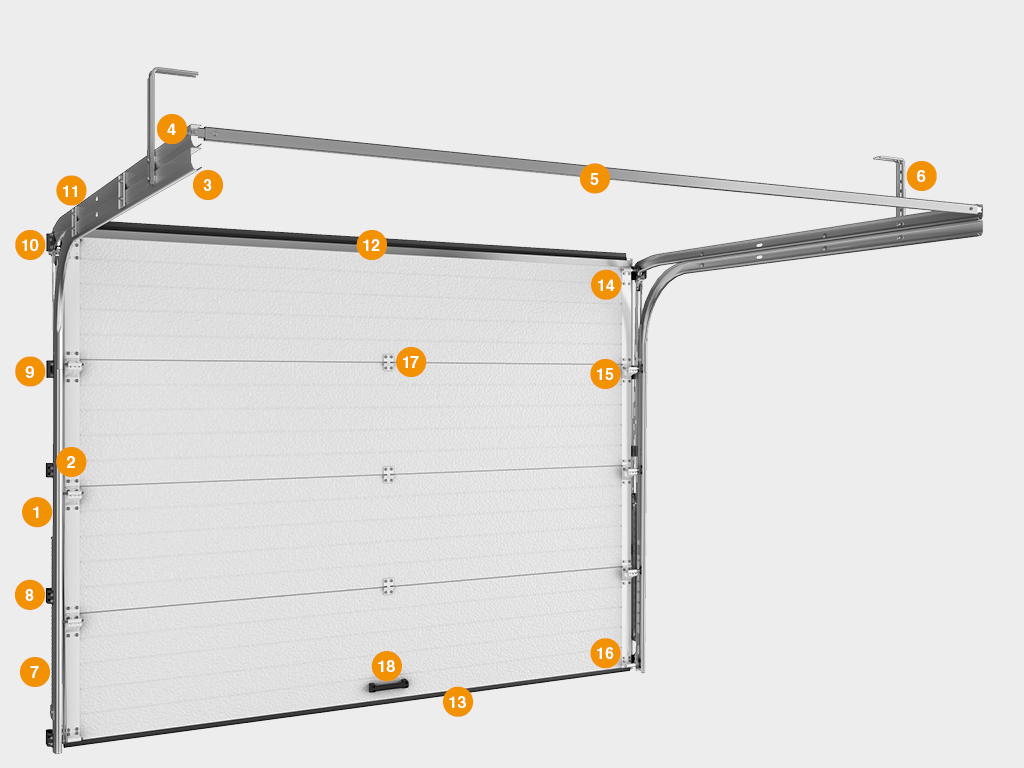

Конструкция гаражных ворот
- Ригель вертикальный
- Вертикальная направляющая
- Нижний изгиб горизонтальной направляющей
- Верхний изгиб горизонтальной направляющей
- С-профиль
- Кронштейн крепления к потолку
- Система уравновешивания полотна — пружины растяжения
- Кронштейн крепления направляющей
- Кронштейн крепления нижнего изгиба
- Кронштейн крепления верхнего изгиба
- Пластина крепления горизонтальных направляющих
- Верхний профиль с уплотнителем
- Нижний профиль с уплотнителем
- Верхний опорный кронштейн
- Опора с роликодержателем и роликом
- Нижний угловой кронштейн
- Петля
- Ручка
Подготовка строительного объекта

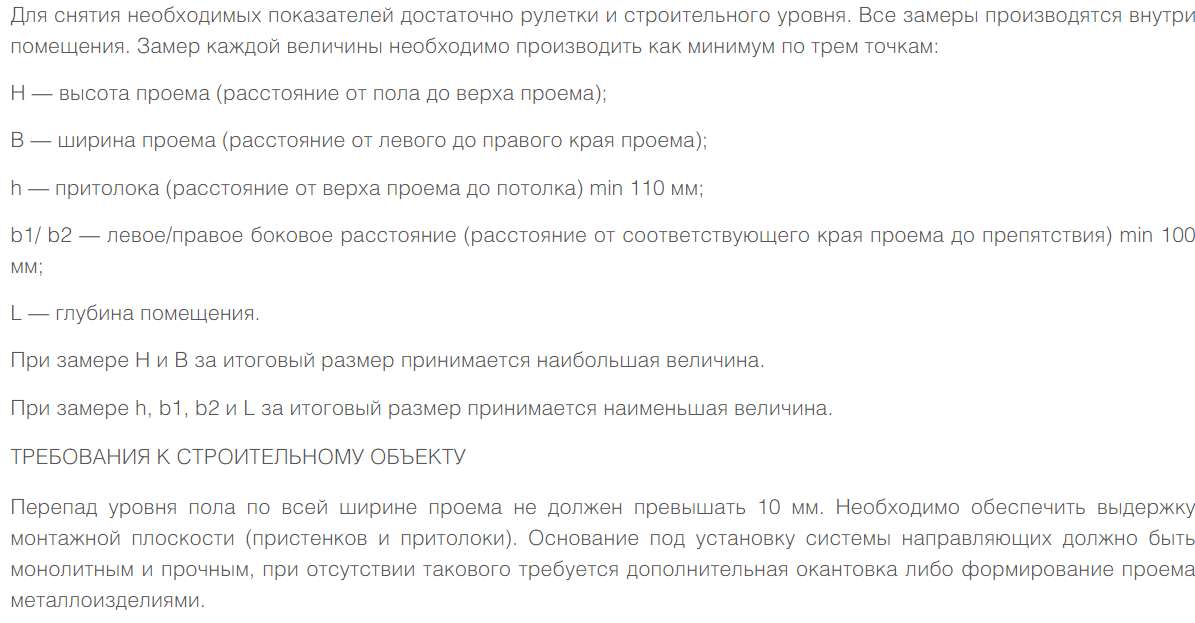

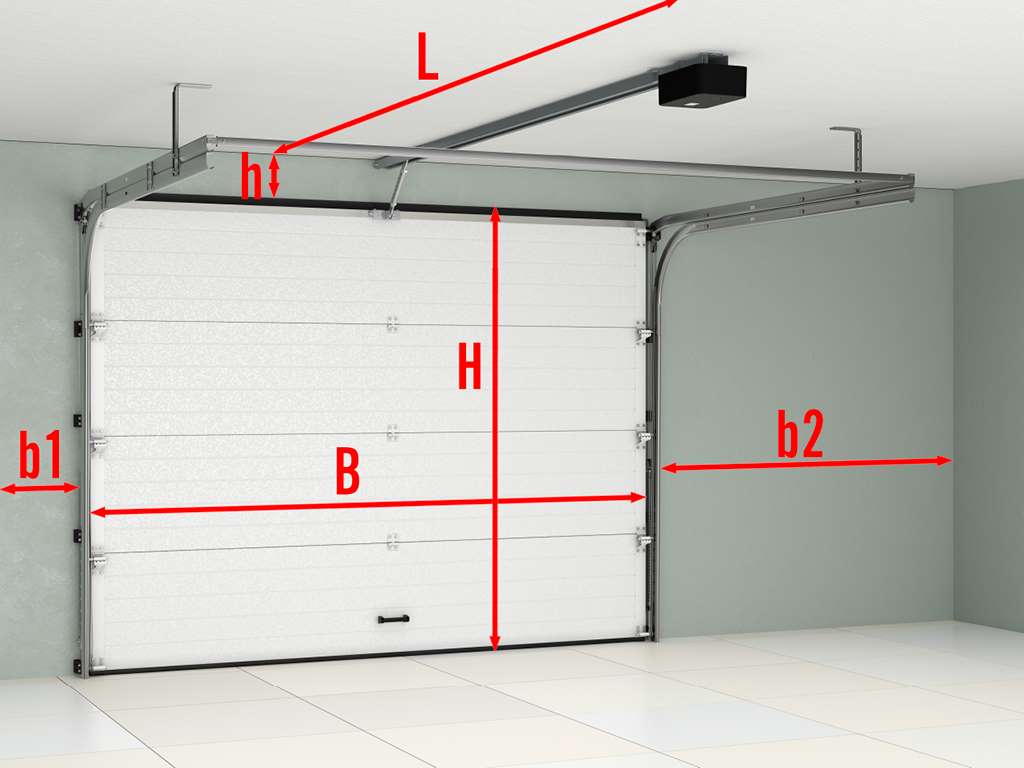

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка), min 110 мм.

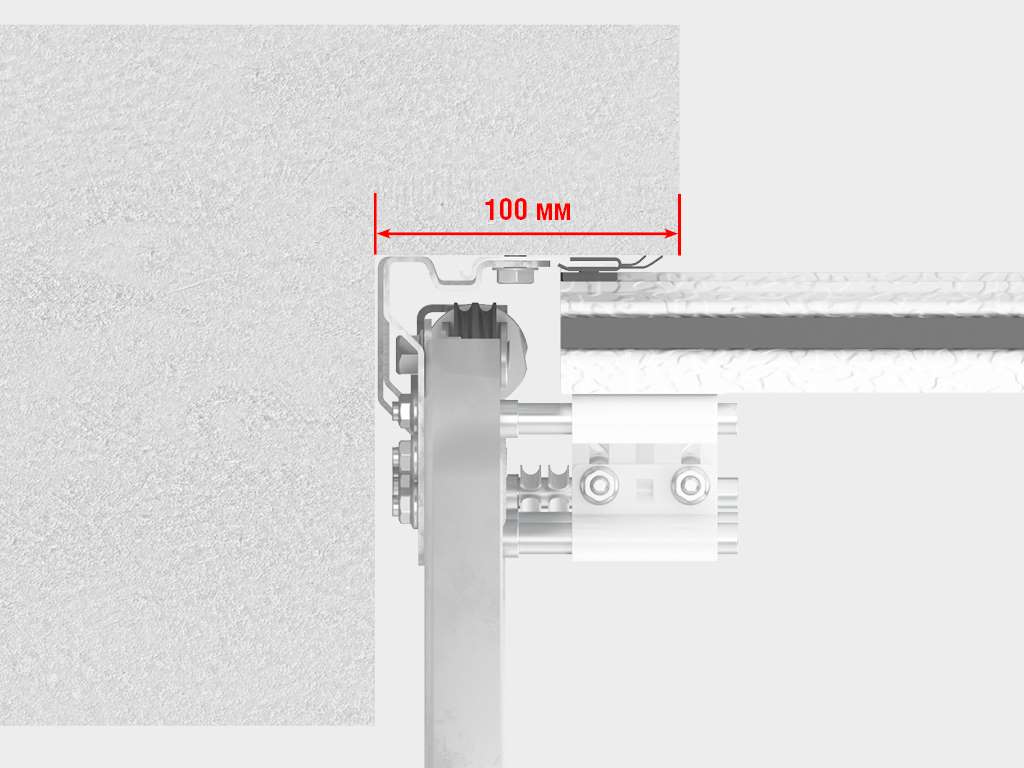

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Способы монтажа
Накладной монтаж (классический тип монтажа): система направляющих монтируется с внутренней стороны проема.

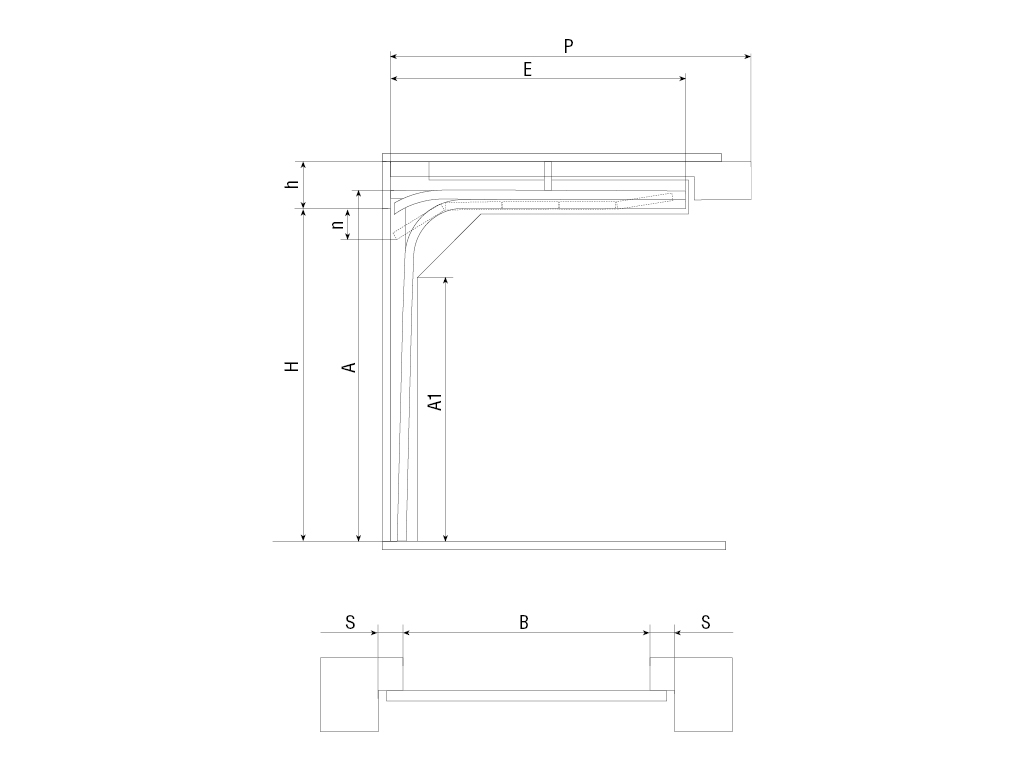

Стандартные конструктивные решения (низкий подъем)

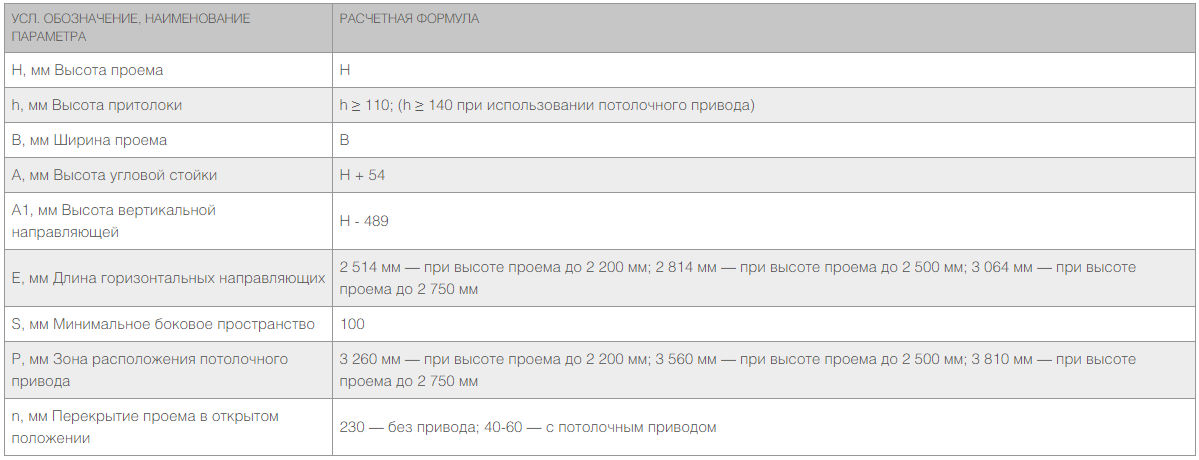

Таблица размеров
Размеры проема
Технические характеристики
Внешний вид
Внешний вид ворот
 |
 |

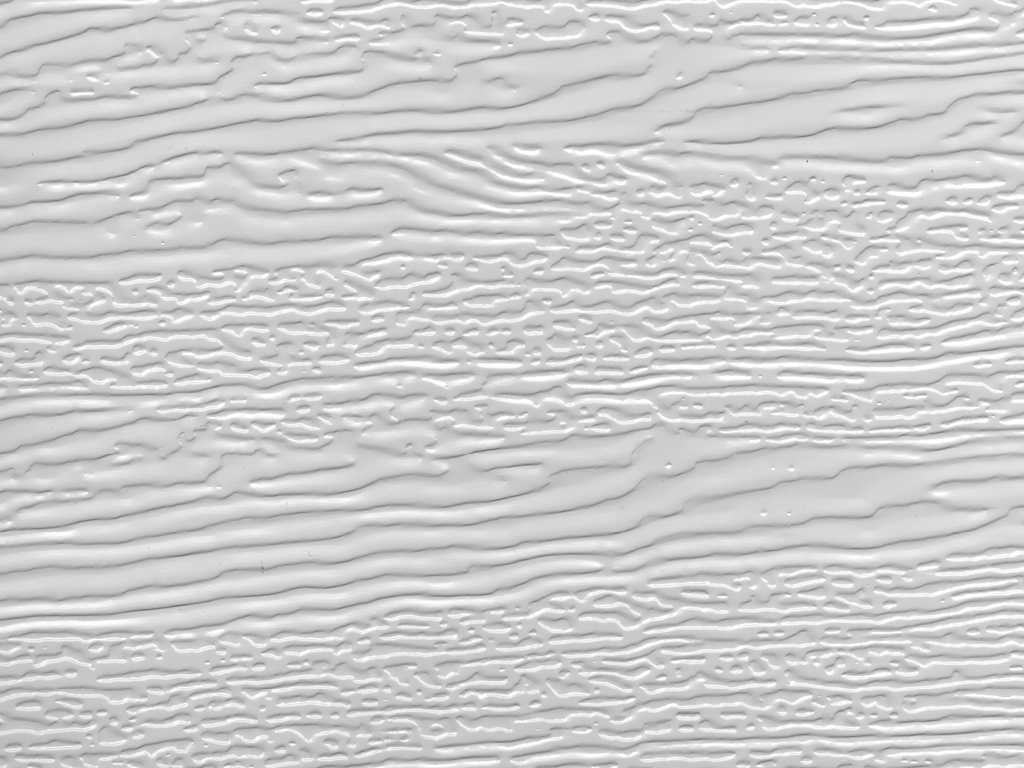

| под дерево (внешний) | Стукко (внутренняя) |
Дизайн ворот
 |
 |

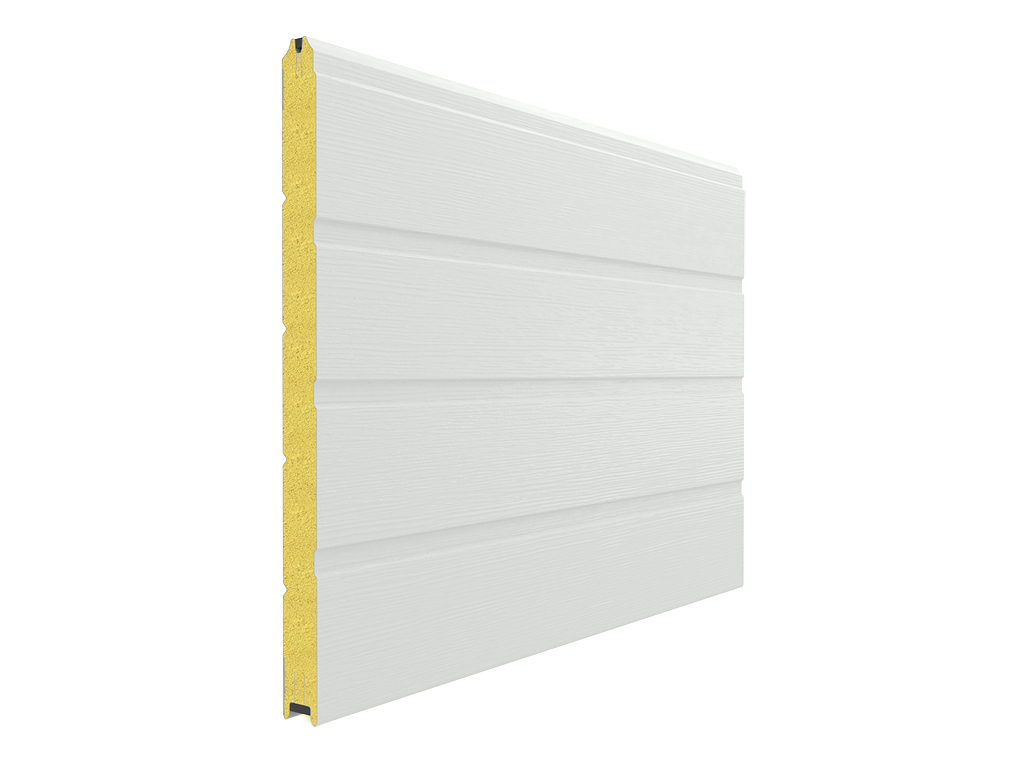

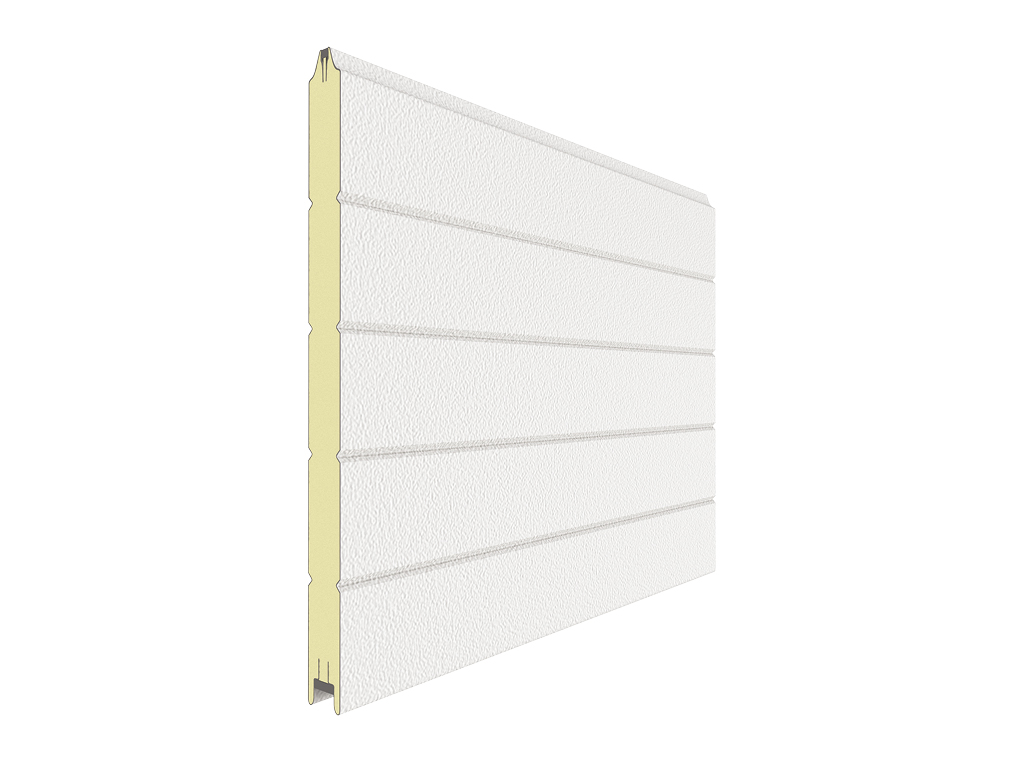

| Горизонтальная полоса (внутренняя сторона панели) | Доска (наружная сторона панели) |
Цвета панелей
 |
 |
| RAL 9003 (белый) | RAL 8017 (коричнево-красный) |
Комплектация
Базовая комплектация гаражных ворот
 |

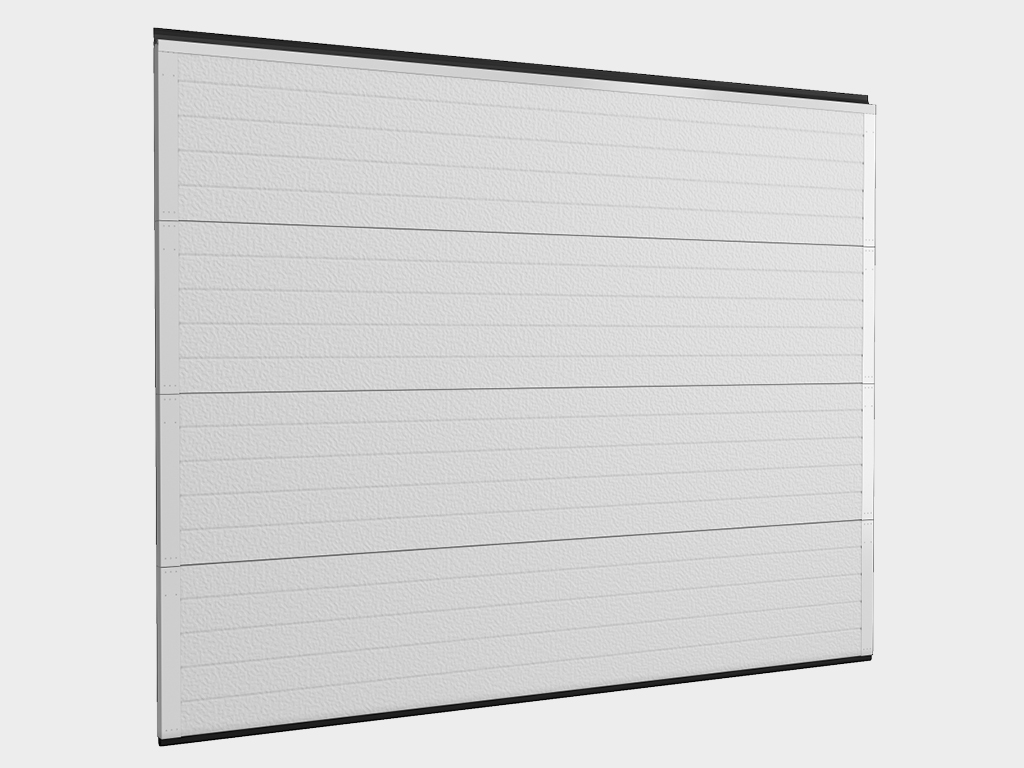

Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры. |
 |

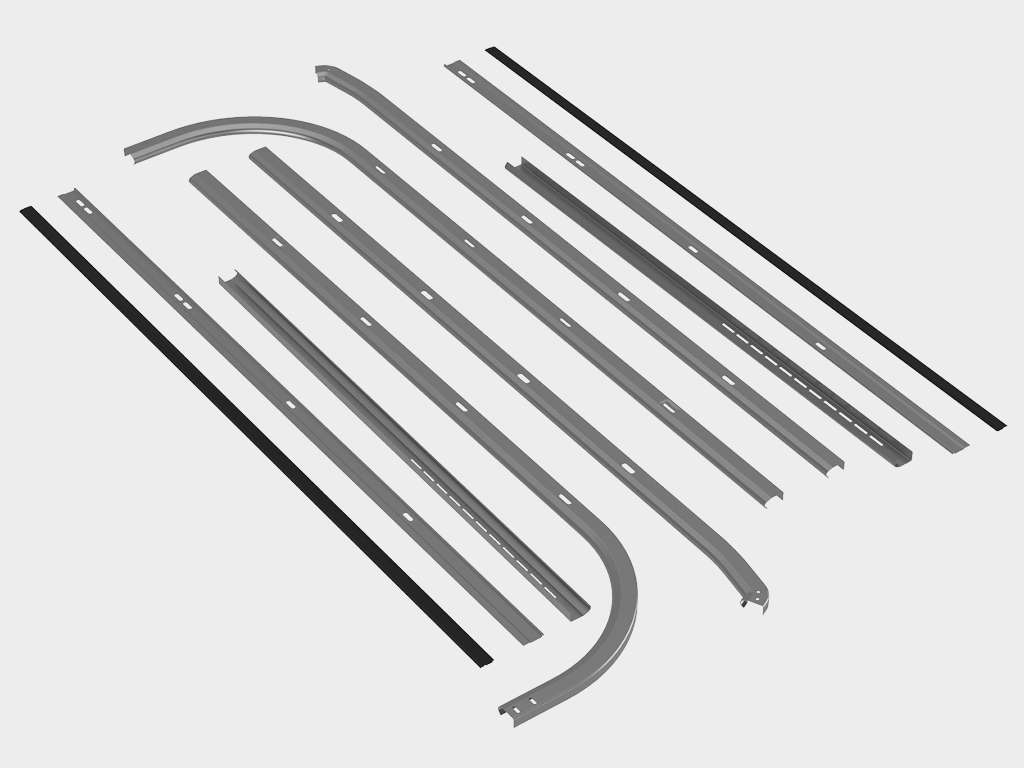

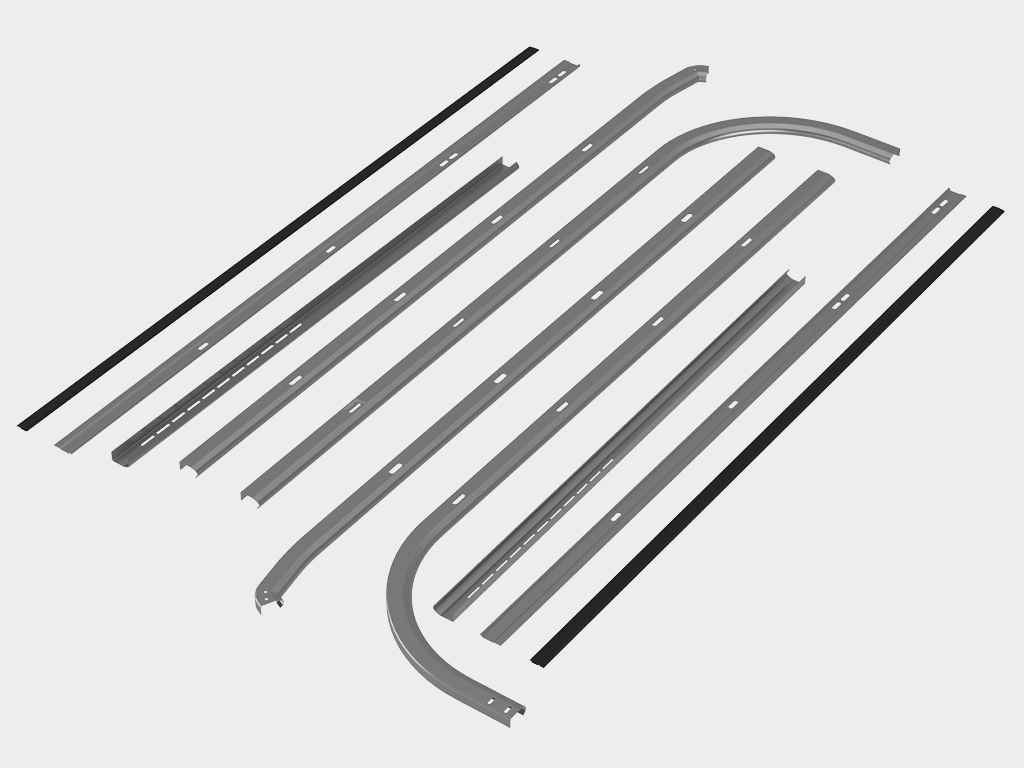

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации. |
 |

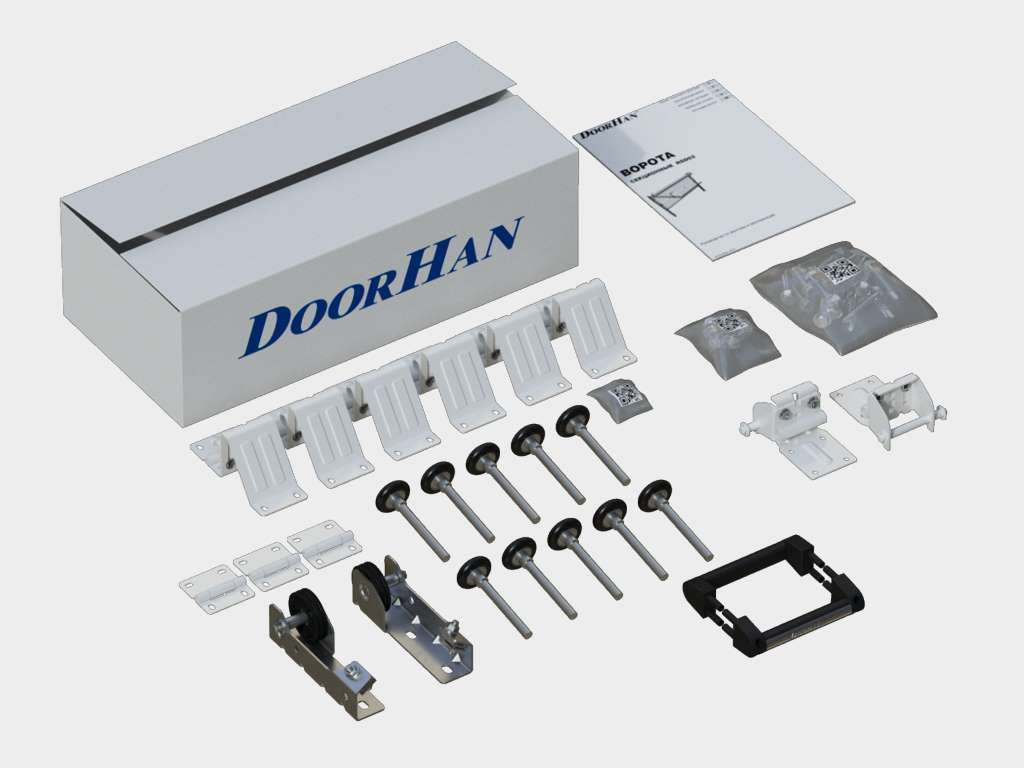

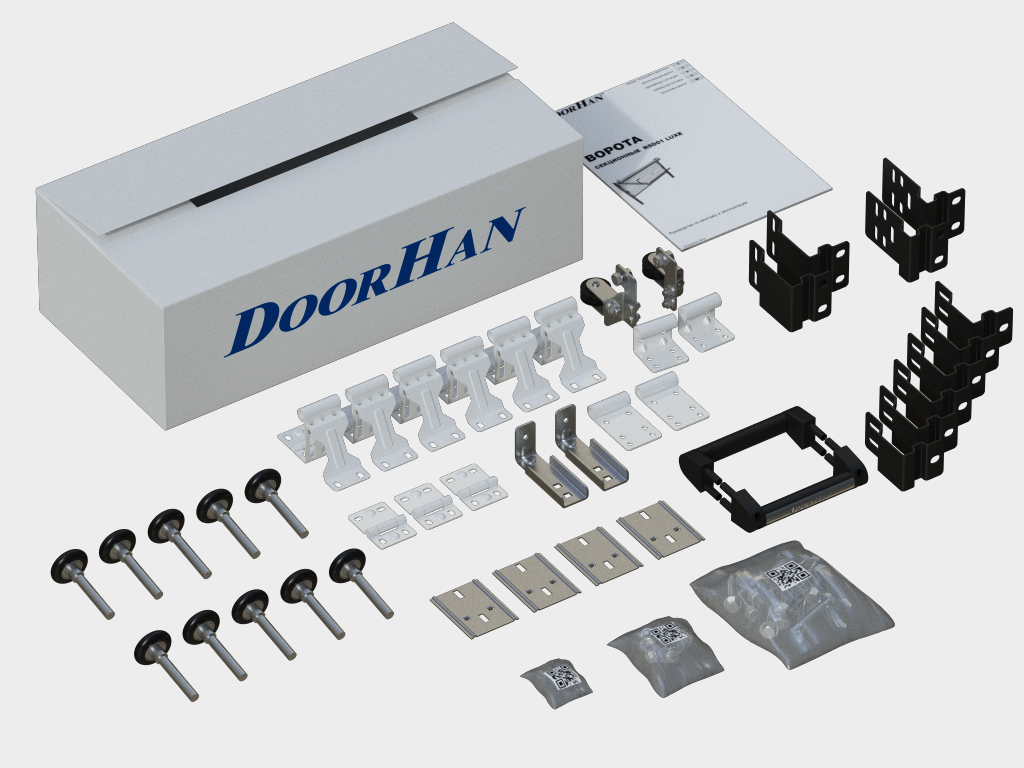

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие. |
 |

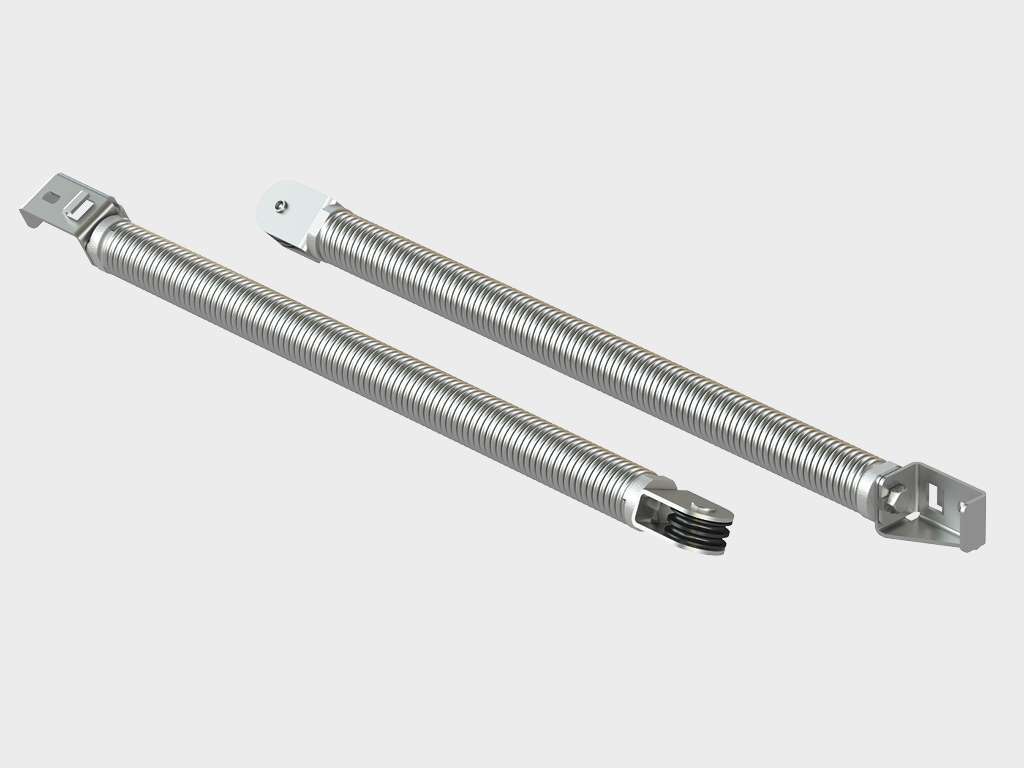

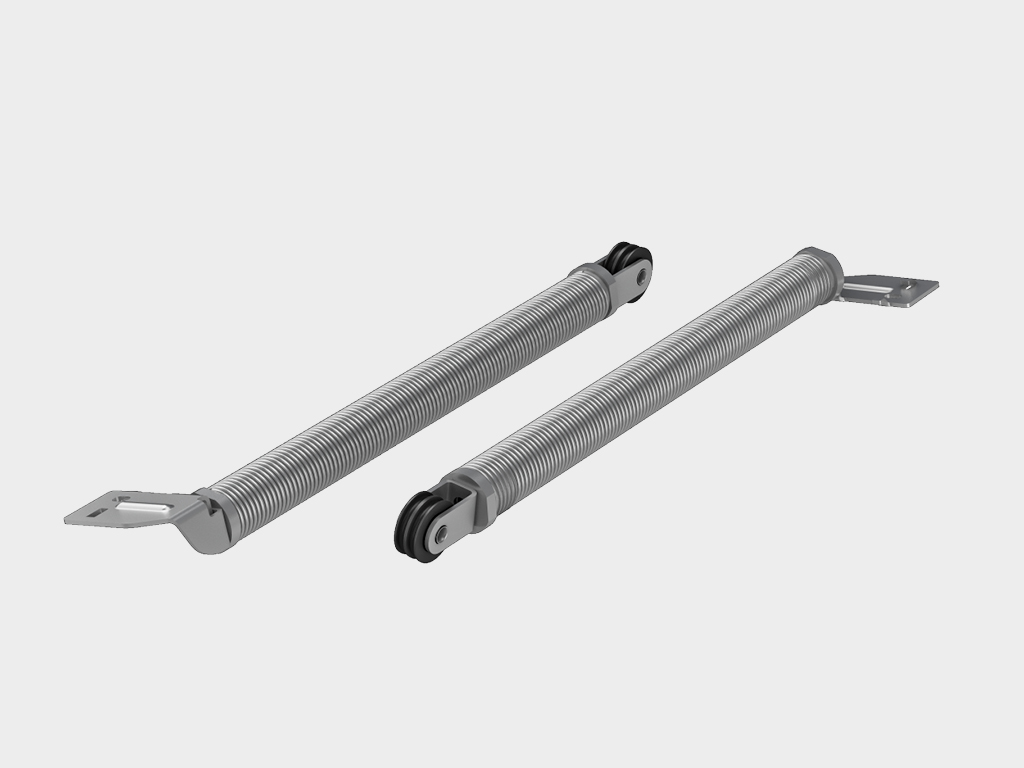

Оцинкованные пружины растяжения. Количество циклов балансировочного механизма — не менее 25 000. |
Дополнительная комплектация
 |

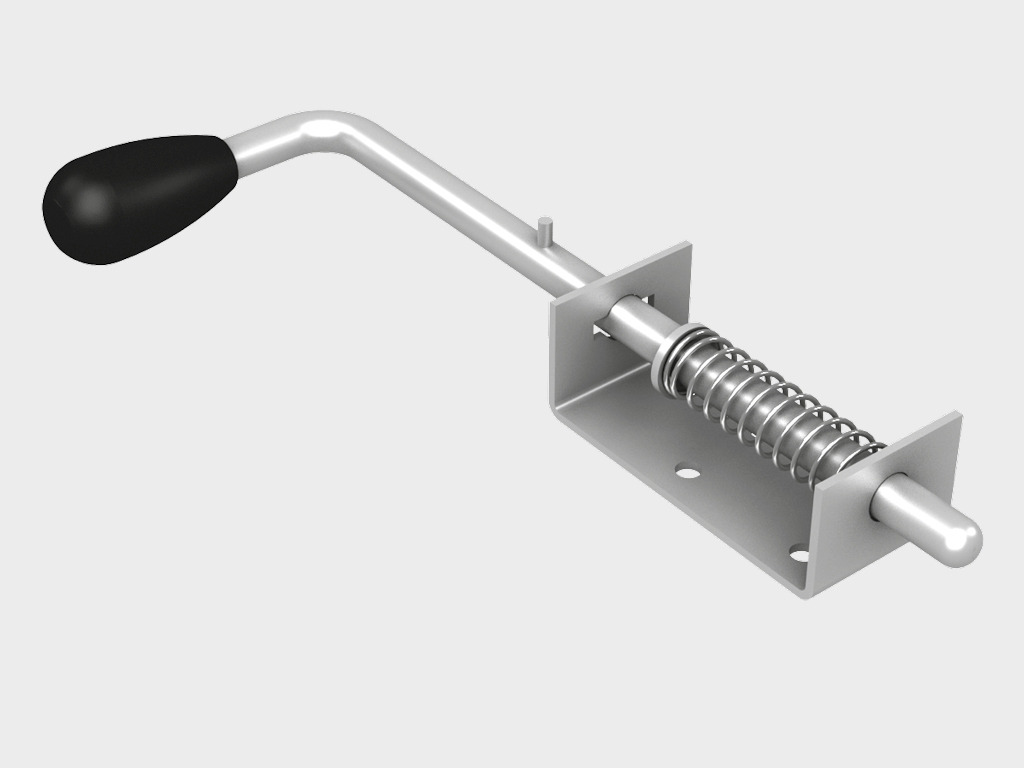

Задвижка механическая для блокировки ворот изнутри помещения. |
 |

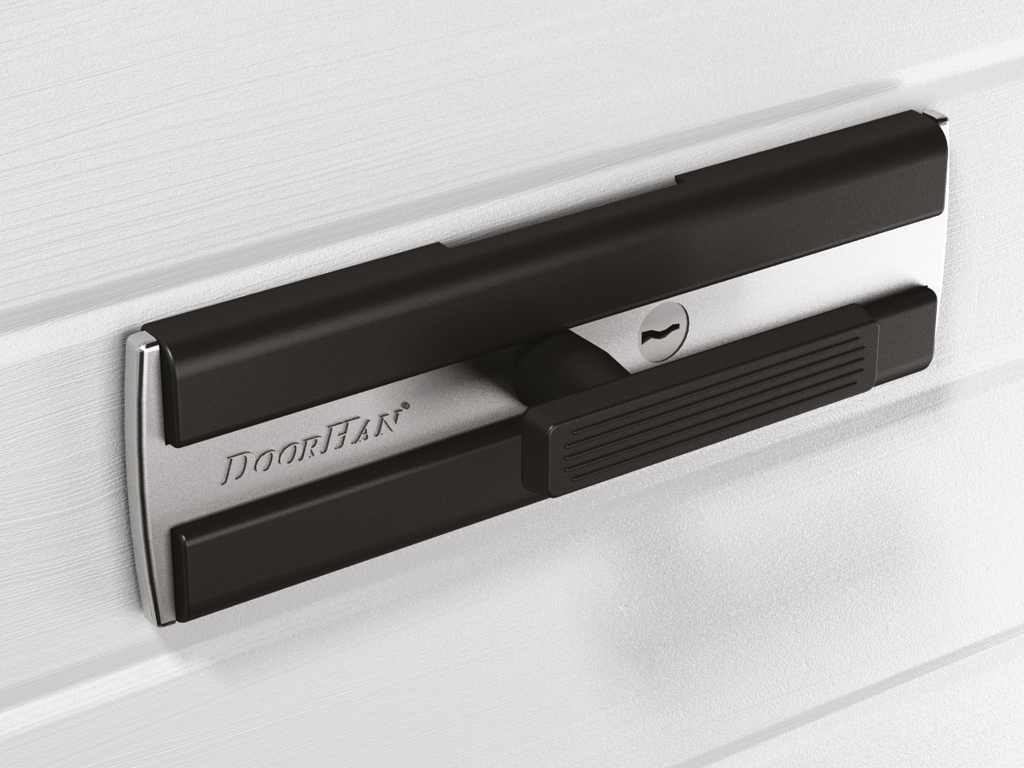

Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы. |
 |
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение |
 |
Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»). |
Условия эксплуатации
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться пружинами растяжения.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено находиться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
