Промышленные скоростные секционные ворота с торсионным механизмом ISD01-Parking
Гарантия
1 год на весь товар
Установка специалистами
Оплачивается отдельно
Предоплата
Без предоплаты
от
461 409 ₽
Цена указана с НДС 20%
Заказать
Консультация и заказ
Описание
Подробное описание
Сертификаты и паспорта
Документация
Видео
Описание
Секционные ворота серии ISD01 Parking совмещают в себе лучшие качества секционных и скоростных спиральных ворот. Высокая скорость открытия ворот определяет их область применения — они устанавливаются в проемы таких объектов, как паркинги, гаражи, пропускные пункты, промышленные и складские помещения.

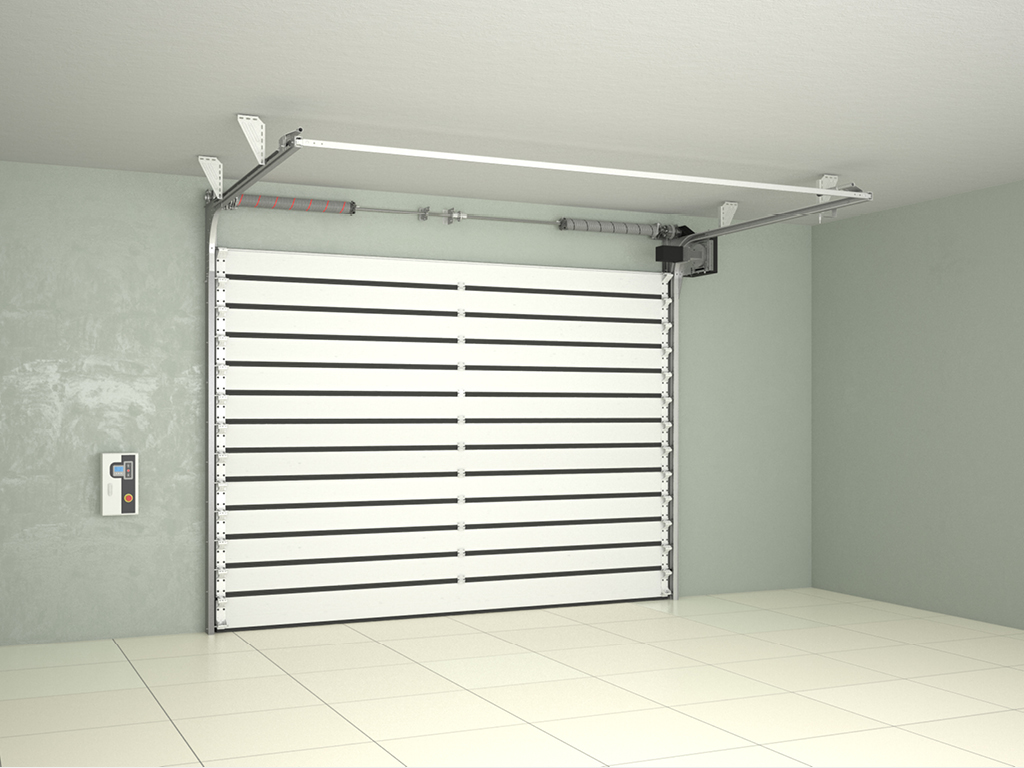

Внешний вид
ЗОНА ПРИМЕНЕНИЯ
Промышленность
Предприятия, закрытые учреждения, склады, подземные паркинги, объекты с высокими требованиями к скорости открывания и интенсивности эксплуатации ворот.
Бизнес
Отели, автосалоны, торговые центры.
Муниципальные учреждения
Больницы, пожарные части, театры, выставочные центры.
ПРЕИМУЩЕСТВА
Высокая скорость движения
Высокая скорость открывания полотна ворот обеспечивает минимальное время ожидания при въезде.
Интенсивная эксплуатация
Большой запас прочности, более 100 000 циклов открывания/закрывания, и высокая интенсивность эксплуатации обеспечены особенностями конструкции и применением современных материалов, устойчивых к воздействию окружающей среды.
Коррозионная стойкость
Ворота отличаются повышенной коррозионной стойкостью за счет использования алюминиевых сэндвич-панелей и элементов конструкции из оцинкованной стали, окрашенных порошковым способом.
Теплоэффективность
Высокий уровень теплоэффективности обеспечен применением энергосберегающих сэндвич-панелей с наполнителем из пенополиуретана и системой уплотнителей.

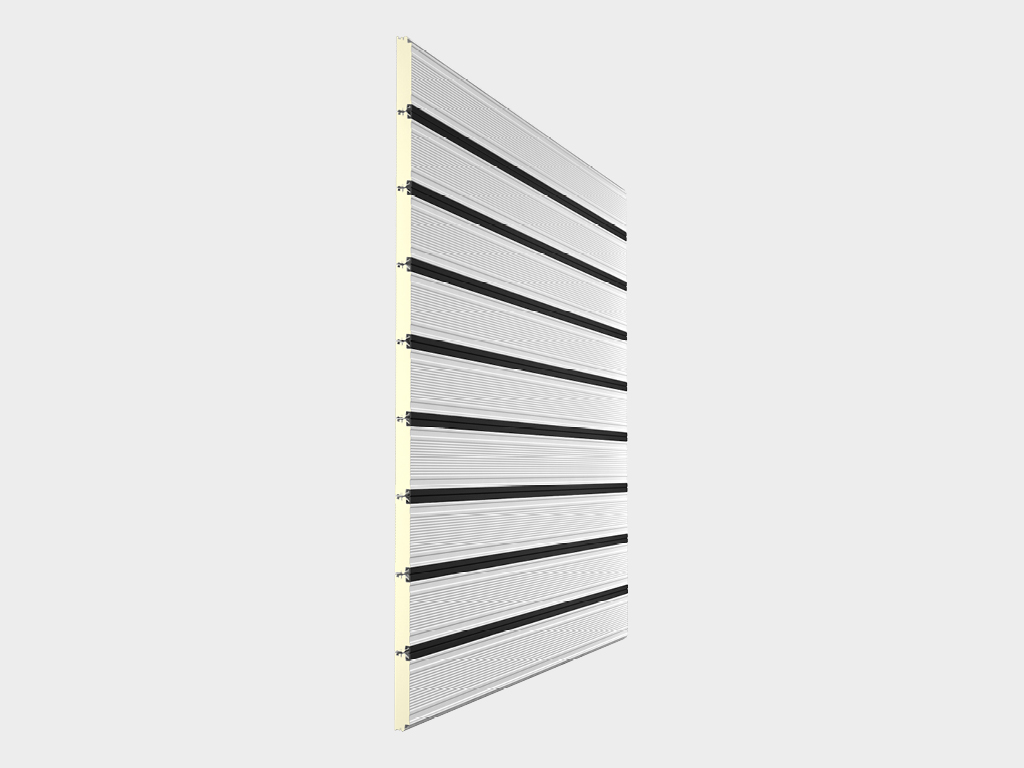

ДИЗАЙН
 |
|
| Волна (внутри и снаружи) |
ЦВЕТА ПАНЕЛЕЙ
 |
 |
| RAL 9003 (белый) | RAL 9006 (серебристый) |
 |
|
| Нестандартный цвет по карте RAL (наценка) |
ТАБЛИЦА РАЗМЕРОВ
| Параметр | Показатель |
|---|---|
| Высота проема, мм | 2 000–3 700 |
| Ширина проема, мм | 2 000–5 000 |
| Притолока, мм | От 430 |

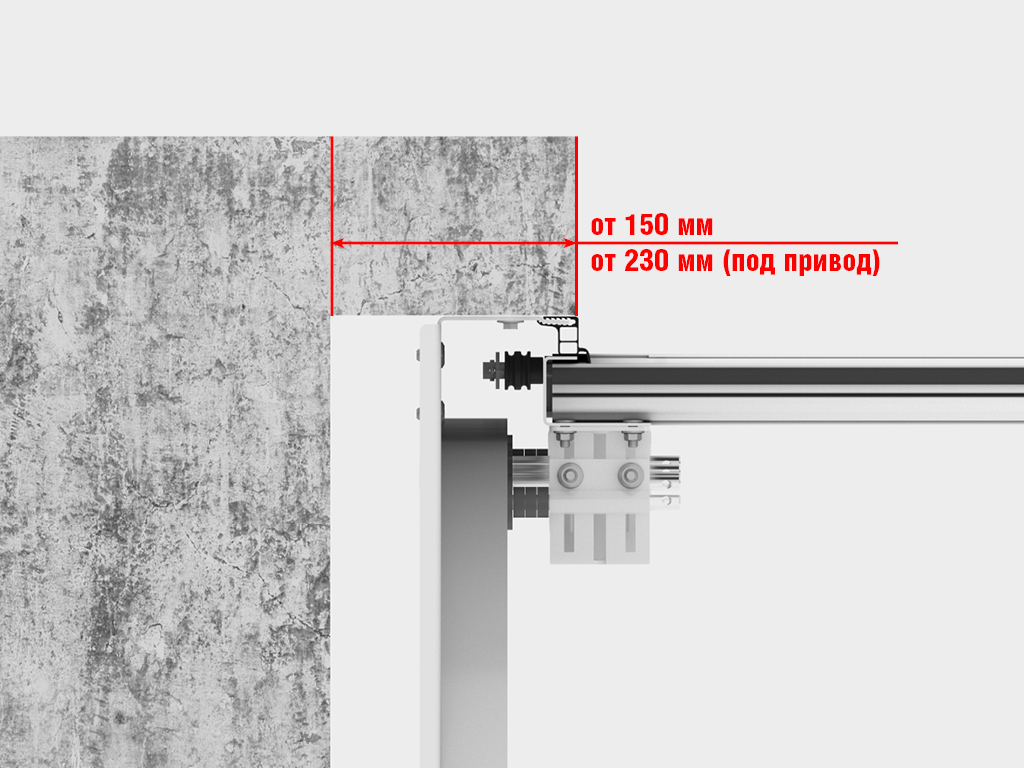

| Пристенки, мм | От 150; со стороны установки привода — от 230 |
РАЗМЕРЫ ПРОЕМА

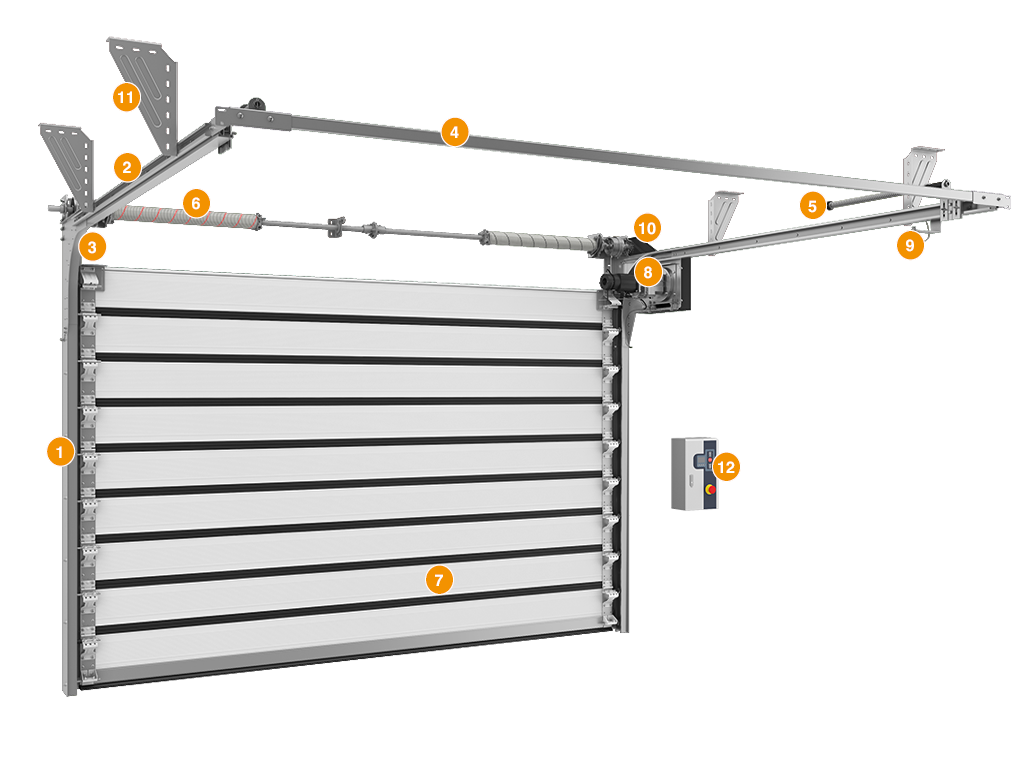

КОНСТРУКЦИЯ
1. Вертикальная направляющая
2. Горизонтальная направляющая
3. Изгиб
4. С-профиль
5. Пружинный амортизатор
6. Балансировочный пружинный механизм (торсионная пружина)
7. Полотно ворот в сборе с фурнитурой
8. Электропривод
9. Датчик концевого положения
10. Защитный кожух передаточной цепи
11. Кронштейны крепления к потолку
12. Блок управления

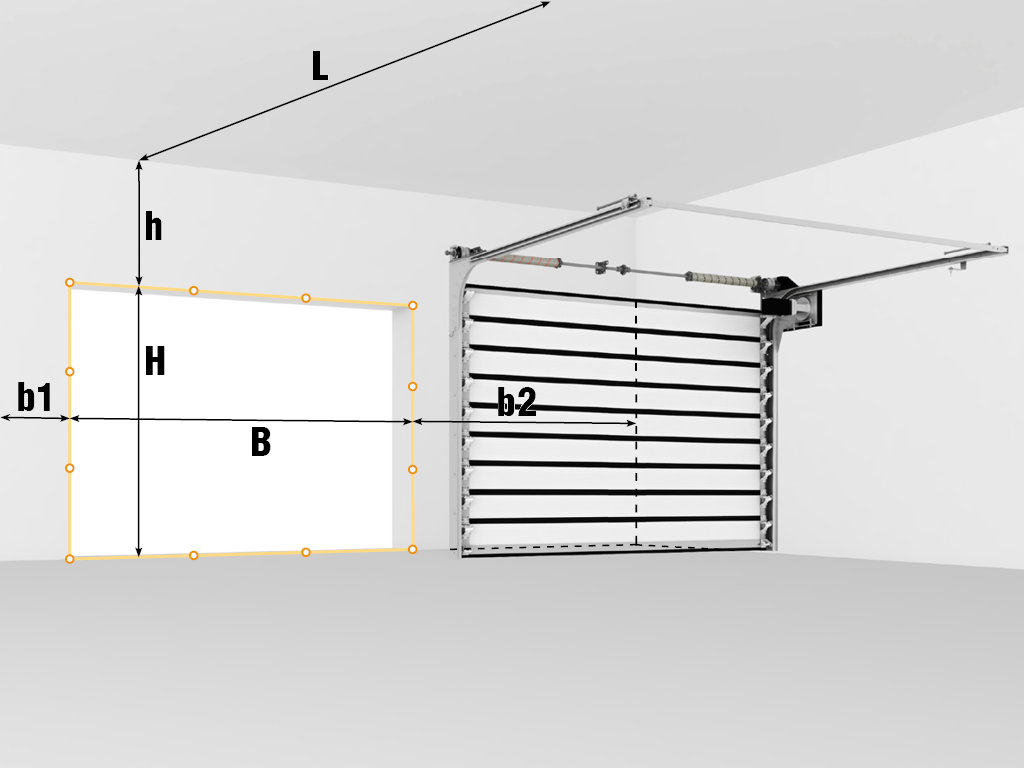

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка) от 430 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 150 мм, со стороны установки привода — от 230 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
СПОСОБЫ МОНТАЖА
 |
Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Серия isd01-parking (паркинг) |

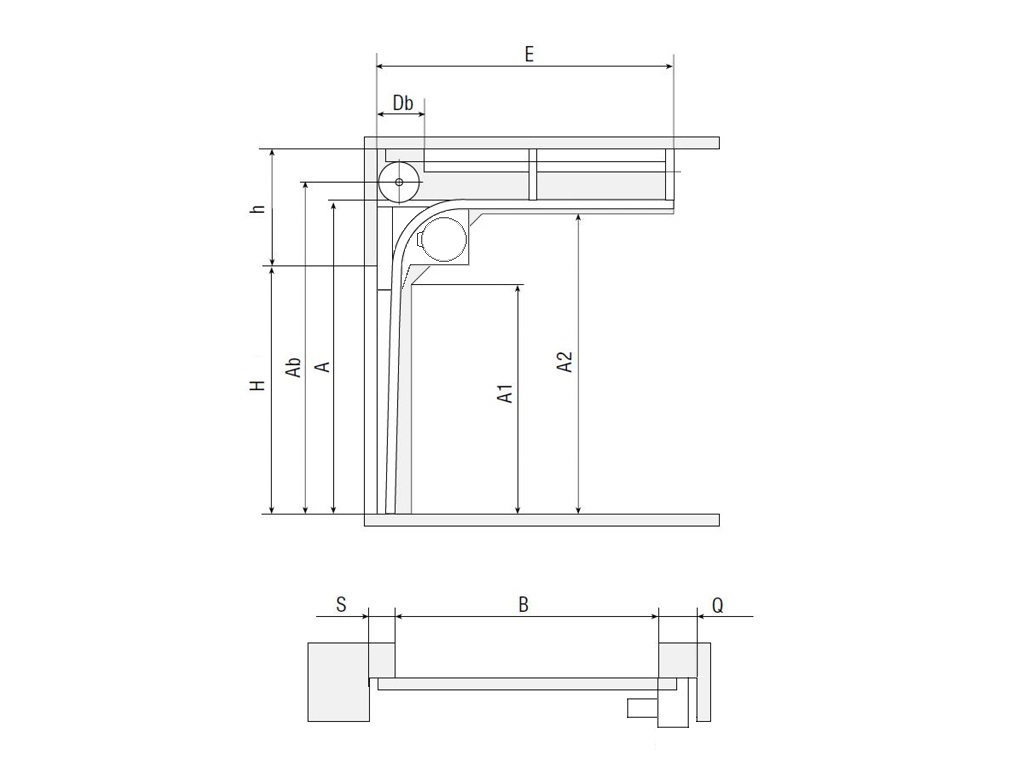

ISD01-PARKING
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 430 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 275 |
| A1, мм Высота вертикальной направляющей | H - 215 |
| Ab, мм Высота оси вала и барабана | H + 341 |
| A2, мм Высота горизонтальной направляющей | H + 215 |
| E, мм Длина горизонтальных направляющих | H + 660 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 150 |
| Q, мм Зона расположения привода на вал | 230 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |

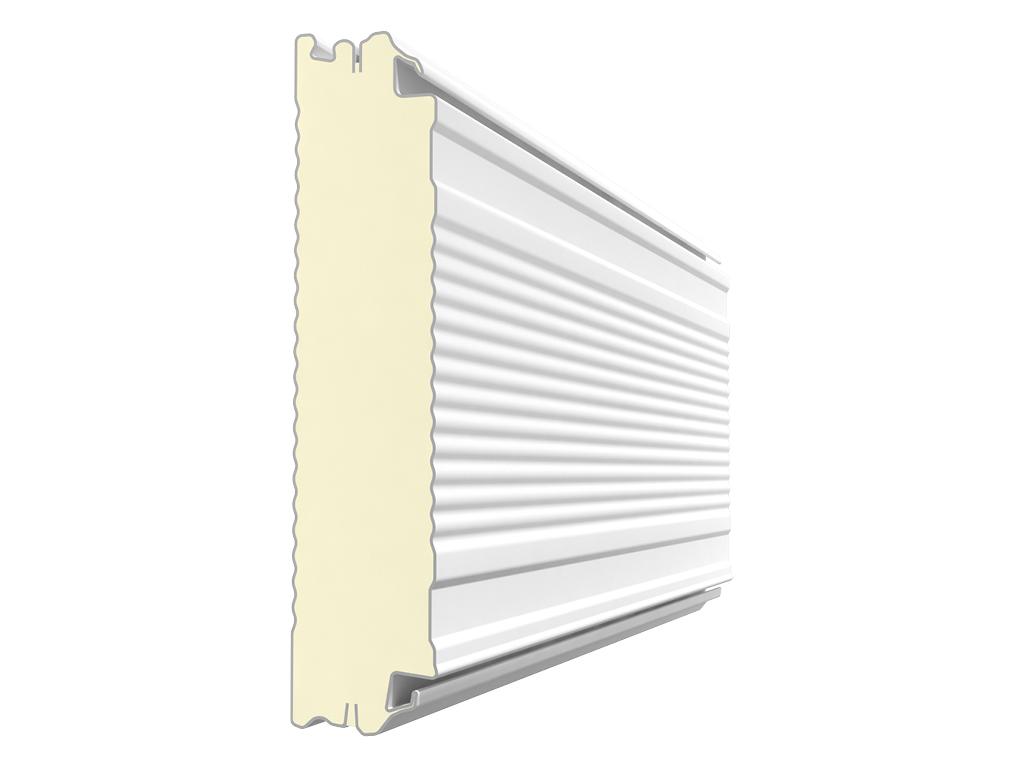

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм. |
 |

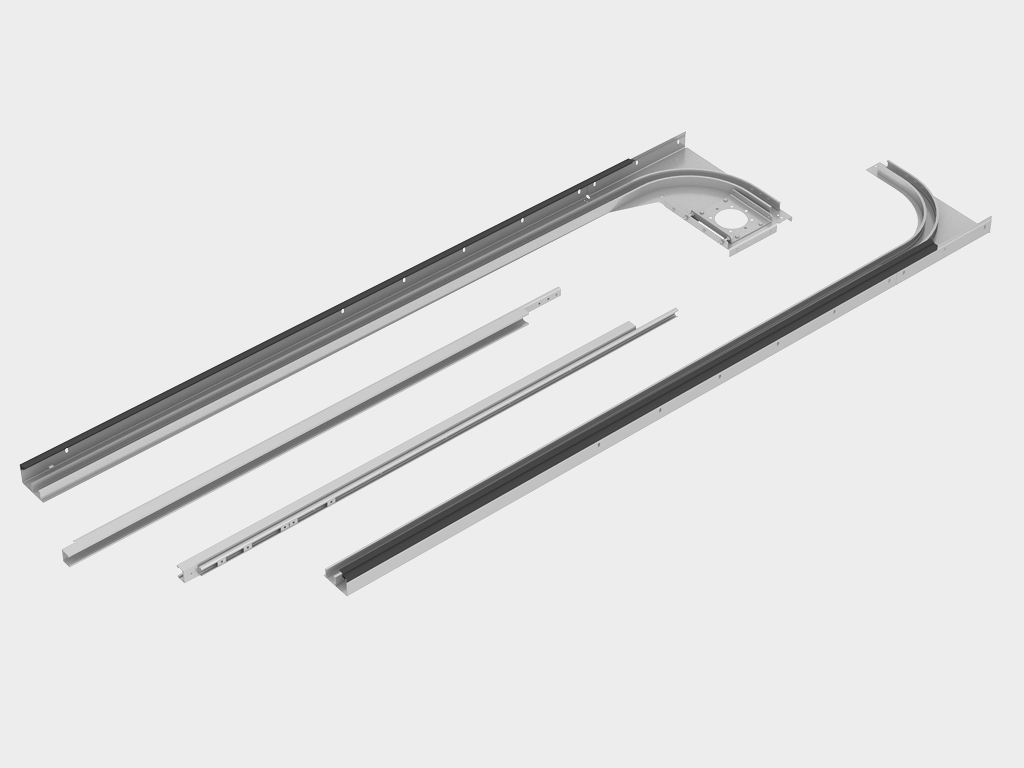

Комплект направляющих и угловых стоек. |
 |

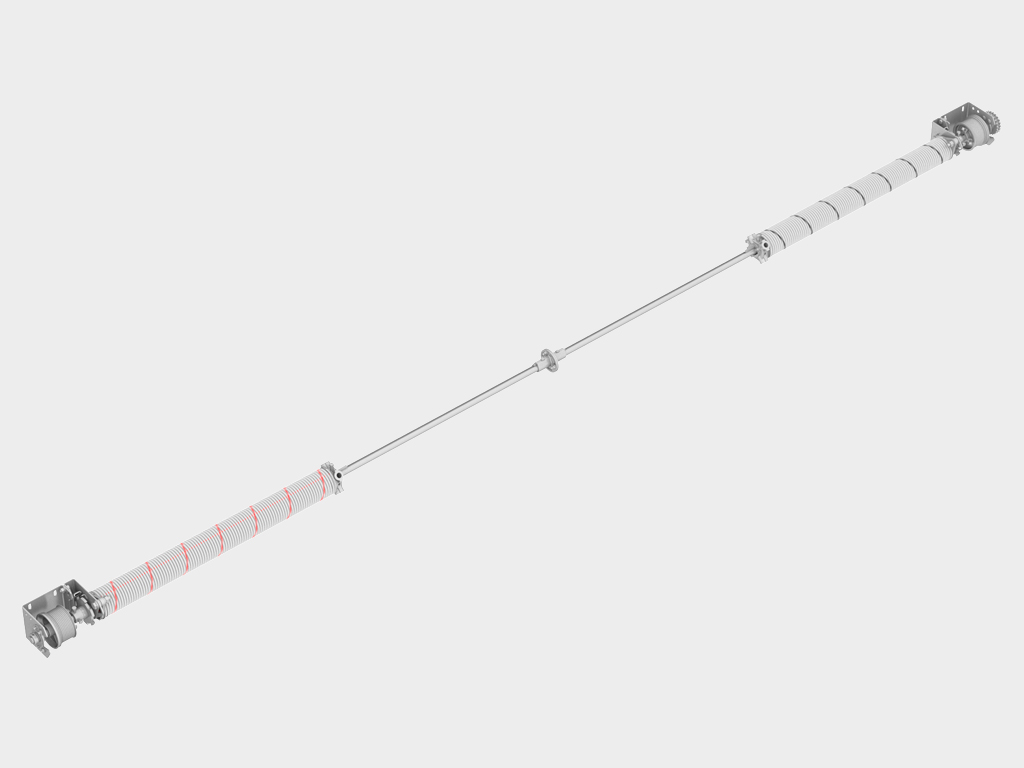

Торсионный механизм, рассчитанный на 100 000 циклов. |
 |
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу. |
 |

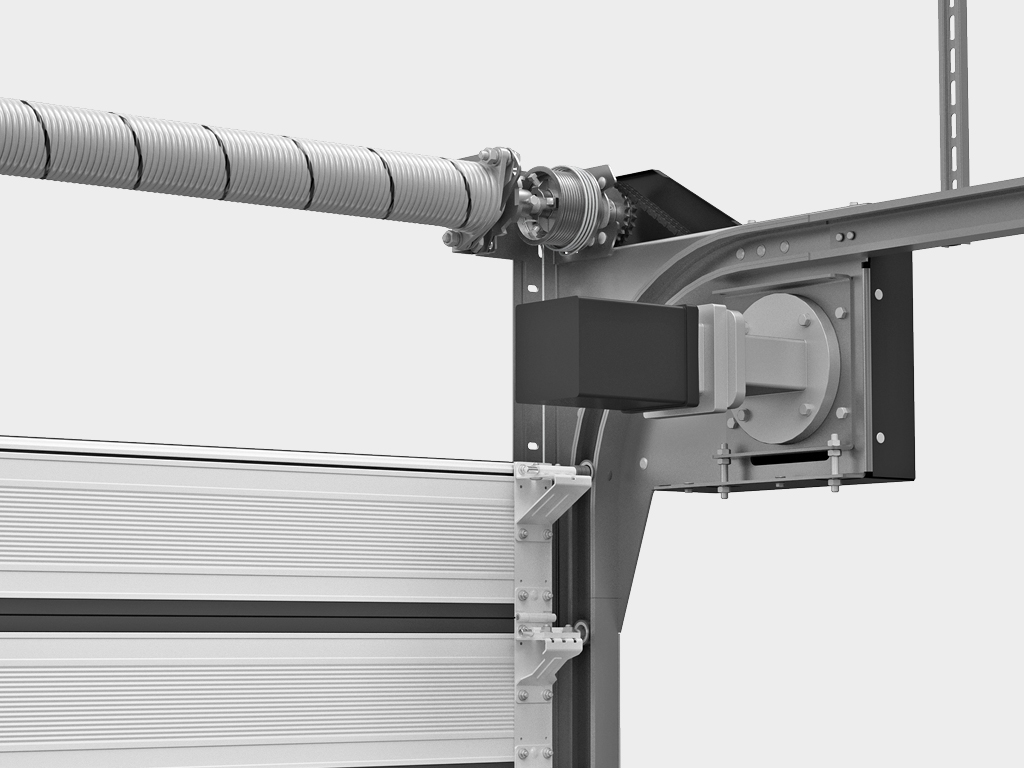

Блок управления и электропривод, оснащенный системой аварийной разблокировки. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Фотоэлементы: при появлении препятствия в опасной зоне действия полотна ворот, система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс ворот. |
 |

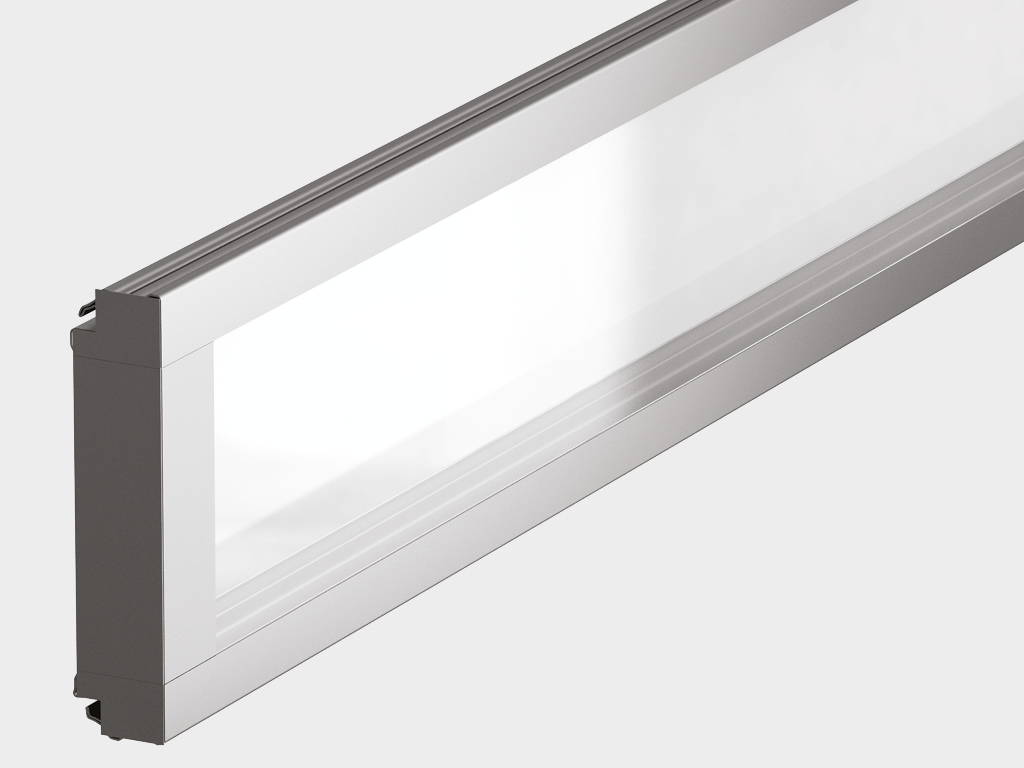

Панорамное остекление — возможно полное или частичное оснащение щита панорамными панелями. |
 |
Внешний радиоприемник предназначен для управления автоматикой при помощи пультов DoorHan. |
 |
Пульт предназначен для системы дистанционного управления воротами, к которой подключен радиоприемник DoorHan. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Значение | Примечание |
|---|---|---|
| Ресурс, циклов | 1 000 000 | Ворота |
| Ресурс, циклов | 100 000 | Торсионный механизм |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
5. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
6. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.
7. Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.

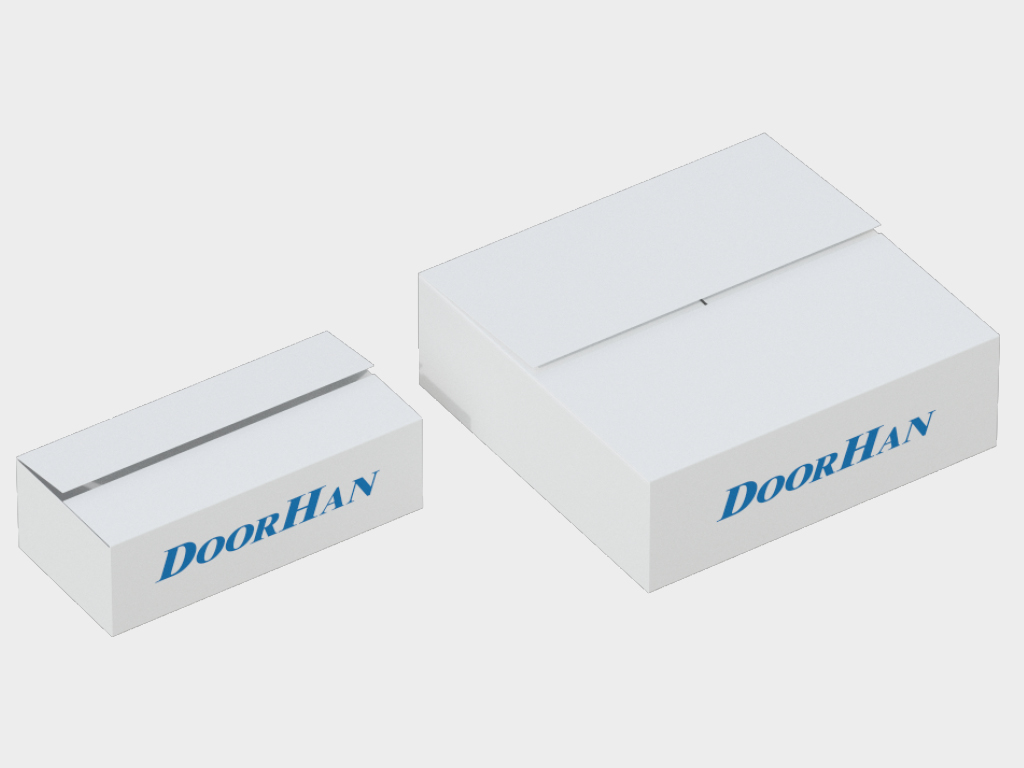

УПАКОВКА
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании |
| Состав | Картон, пенопласт, стретч-пленка, скотч |
| Ширина, мм | Упаковка щита — 250 |
| Высота, мм | Упаковка щита — от 200 до 800 |
| Длина, мм | Упаковка щита — от 2 000 до 6 100 |
| Вес брутто, кг | До 1 000 |
| Количество в упаковке, шт. | Упаковка щита — от 9 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); упаковка привода — коробка с приводом и коробка с блоком управления; возможны дополнительные упаковки (окантовка и пр.) |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Покупателю предоставляется гарантия работоспособности скоростных секционных ворот серии isd01-parking (паркинг), произведенных концерном DoorHan, на срок 2 года с момента приобретения.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ
Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.
НОВИНКИ
 |

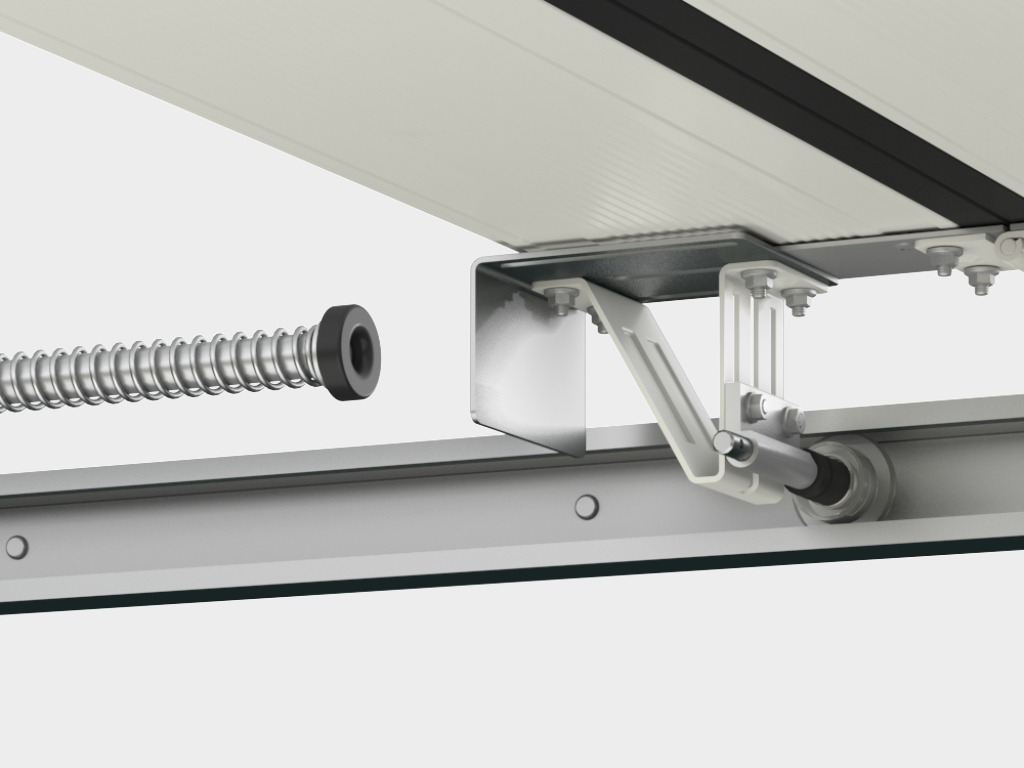

Площадка-упор устанавливается на верхнюю панель, увеличивая площадь сопряжения демпфера амортизатора и полотна ворот. Узел исключает возникновение аварийных ситуаций, вызванных неправильной установкой и регулировкой амортизаторов монтажными бригадами. |
 |

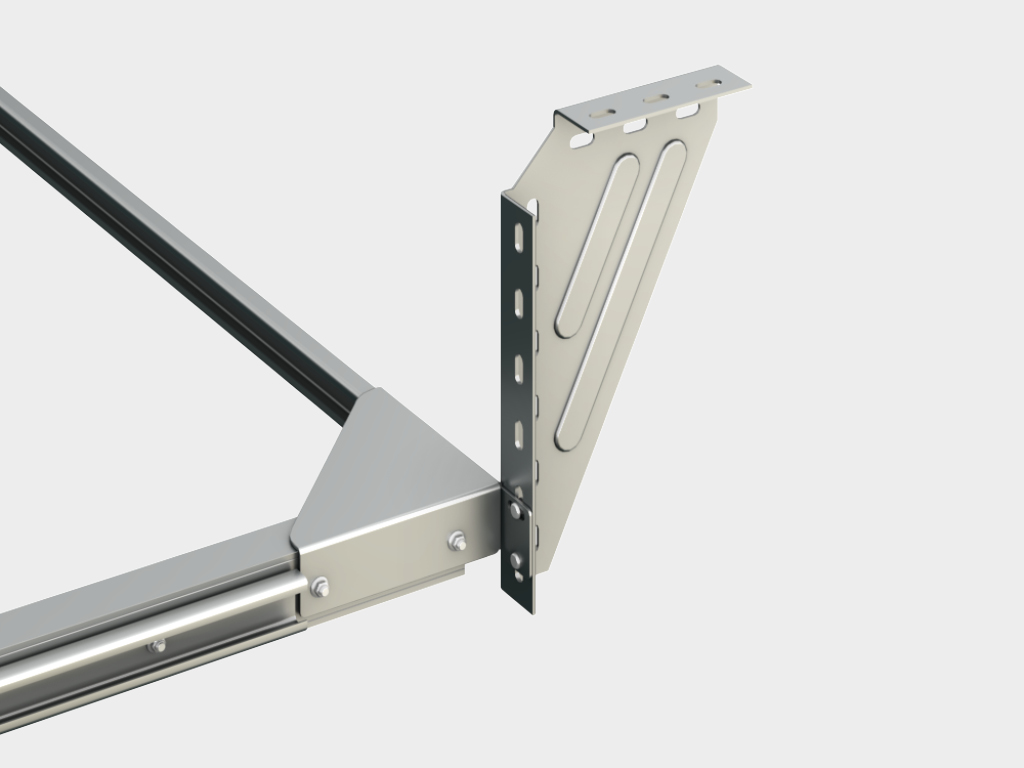

Кронштейн усиления для опорных П-образных кронштейнов торсионного механизма. Увеличивает жесткость конструкции и исключает ошибки при монтаже. |
 |

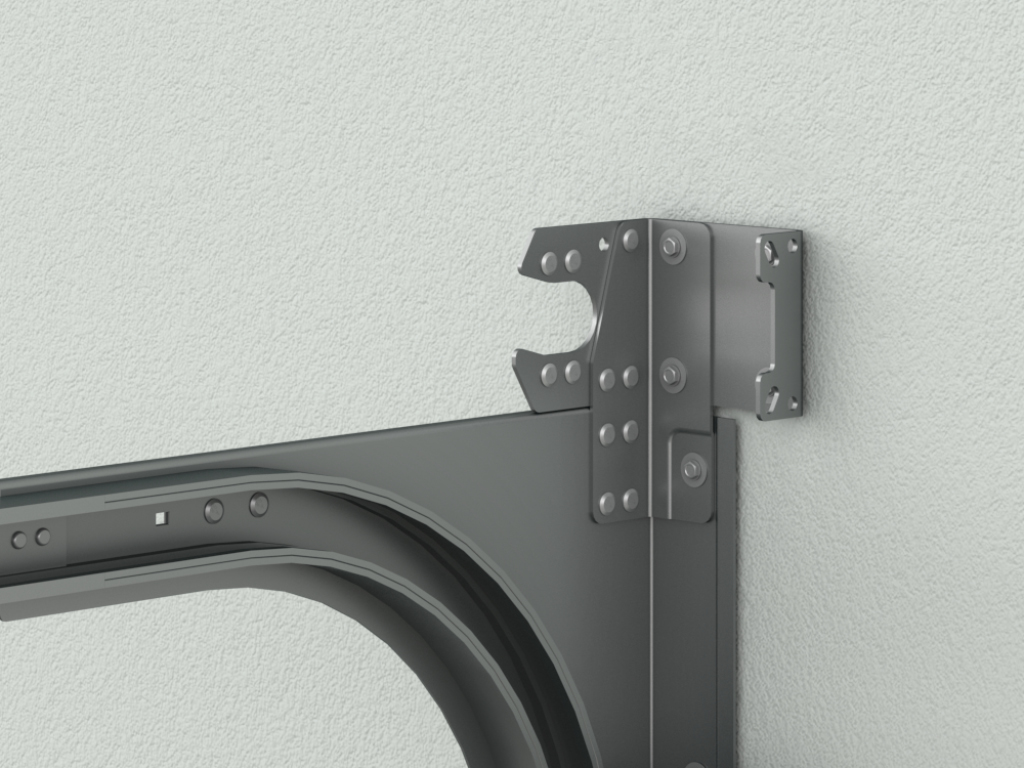

Кронштейн крепления С-профиля к направляющей повышает жесткость направляющих, позволяет выдержать прямые углы в системе горизонтальных направляющих, дает возможность регулировки угла наклона кронштейна крепления горизонтальных направляющих к потолку, исключает ошибки при монтаже. |
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ

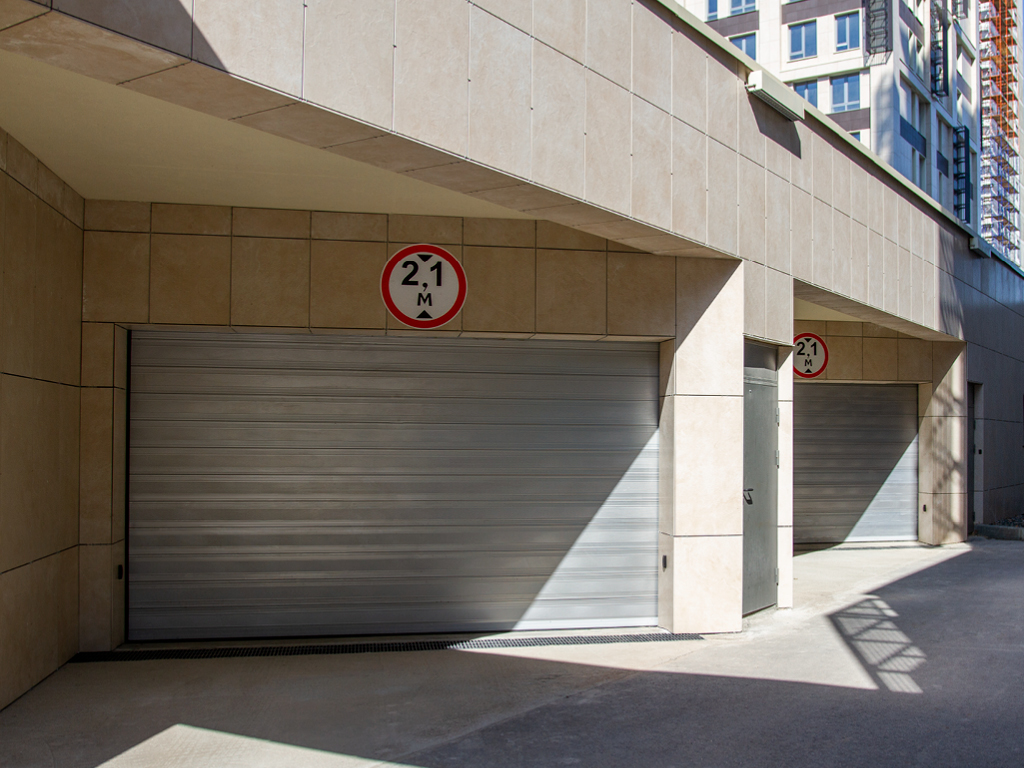

Скоростные секционные ворота серии isd01-parking (паркинг)
