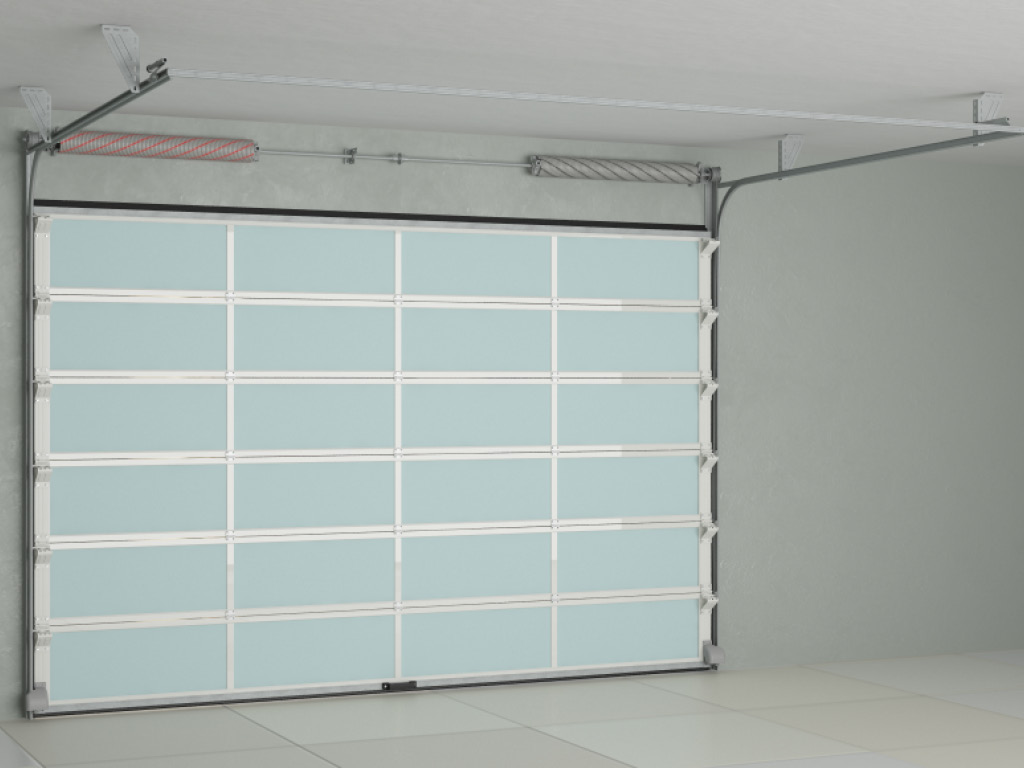

Промышелнные секционные ворота с панорамным остеклением ISD02
Гарантия
1 год на весь товар
Установка специалистами
Оплачивается отдельно
Предоплата
Без предоплаты
от
130 676 ₽
Цена указана с НДС 20%

Консультация и заказ
Гарантия
1 год на весь товар
Установка специалистами
Оплачивается отдельно
Предоплата
Без предоплаты
от
130 676 ₽
Цена указана с НДС 20%

Консультация и заказ
Панорамные секционные ворота серии ISD02 полностью или частично состоят из панорамных панелей, благодаря чему являются идеальным вариантом для установки в зданиях с остекленными фасадами, например, в автомобильных салонах
Панорамные секционные ворота серии ISD02 полностью или частично состоят из панорамных панелей, благодаря чему являются идеальным вариантом для установки в зданиях с остекленными фасадами, например, в автомобильных салонах. Они не уступают по прочности промышленным секционным воротам серии ISD01 благодаря тому, что панорамные панели изготавливаются из прочных алюминиевых профилей. Для повышения энергосберегающих и термоизоляционных свойств ворот, компания DoorHan предлагает комбинировать панорамные и сэндвич-панели, а также использовать алюминиевые профили T-bridge, которые оснащены термовставкой из полиамида. Панорамные секционные ворота серии ISD02 имеют те же устройства безопасности и базовую комплектацию, что и промышленные секционные ворота серии ISD01. Ворота могут быть автоматизированы с помощью электроприводов для промышленных и гаражных ворот (модель выбирается в зависимости от площади полотна).

![]() |
![]() |
| Доска | Горизонтальная полоса |
![]() |
![]() |
| Широкая центральная полоса | Волна |
![]() |
|
| Горизонтальная полоса (внутренняя сторона панели) |
![]() |
![]() |

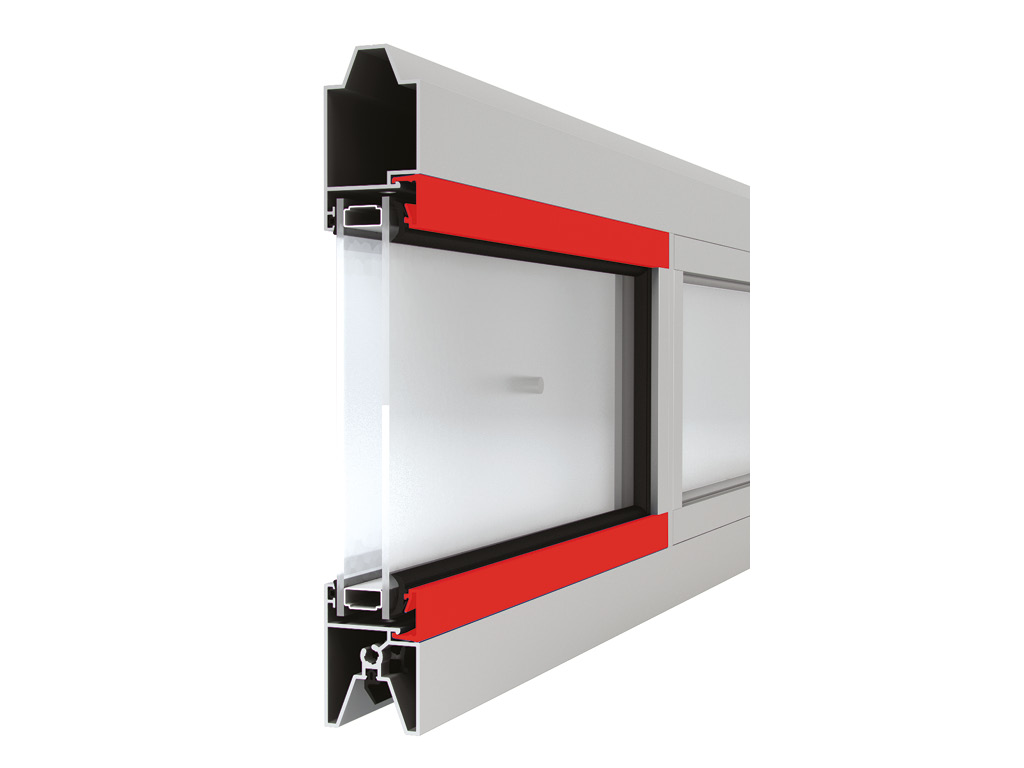

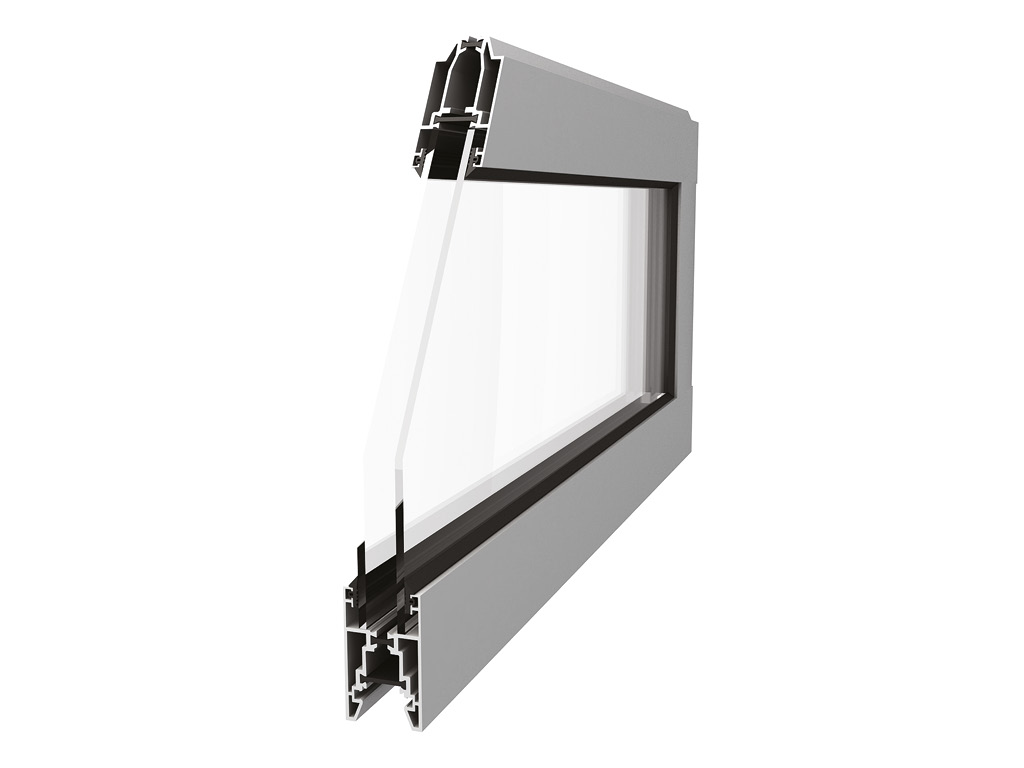

| Панорамная панель с сиcтемой профилей T-bridge (с терморазрывом) |

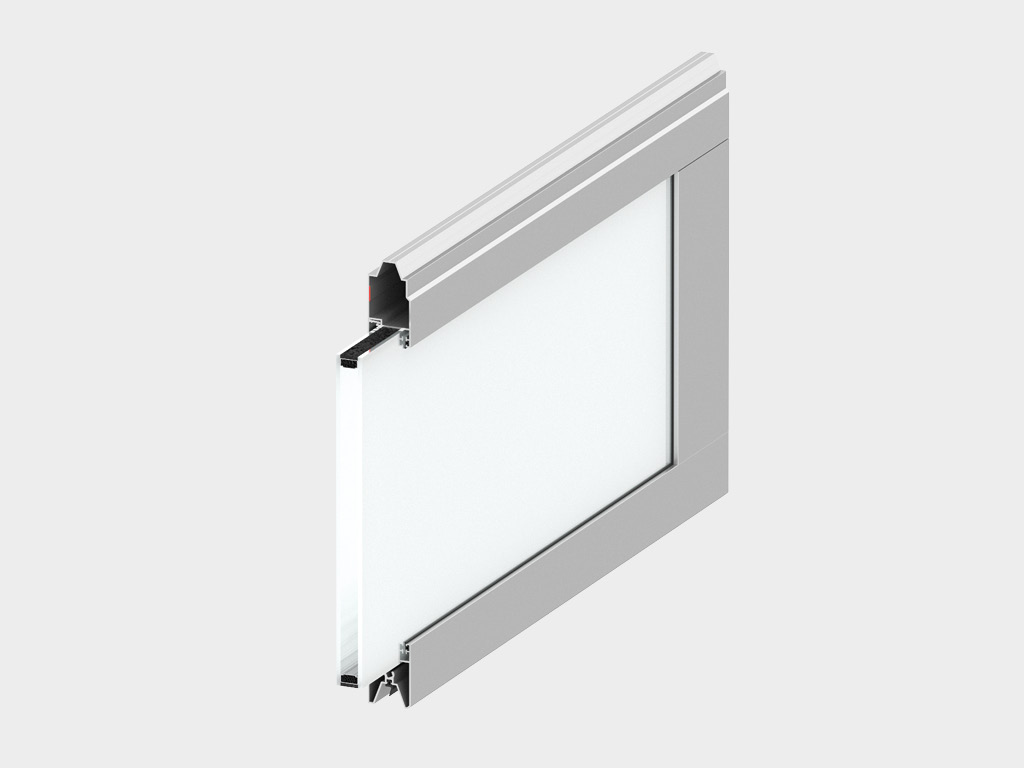

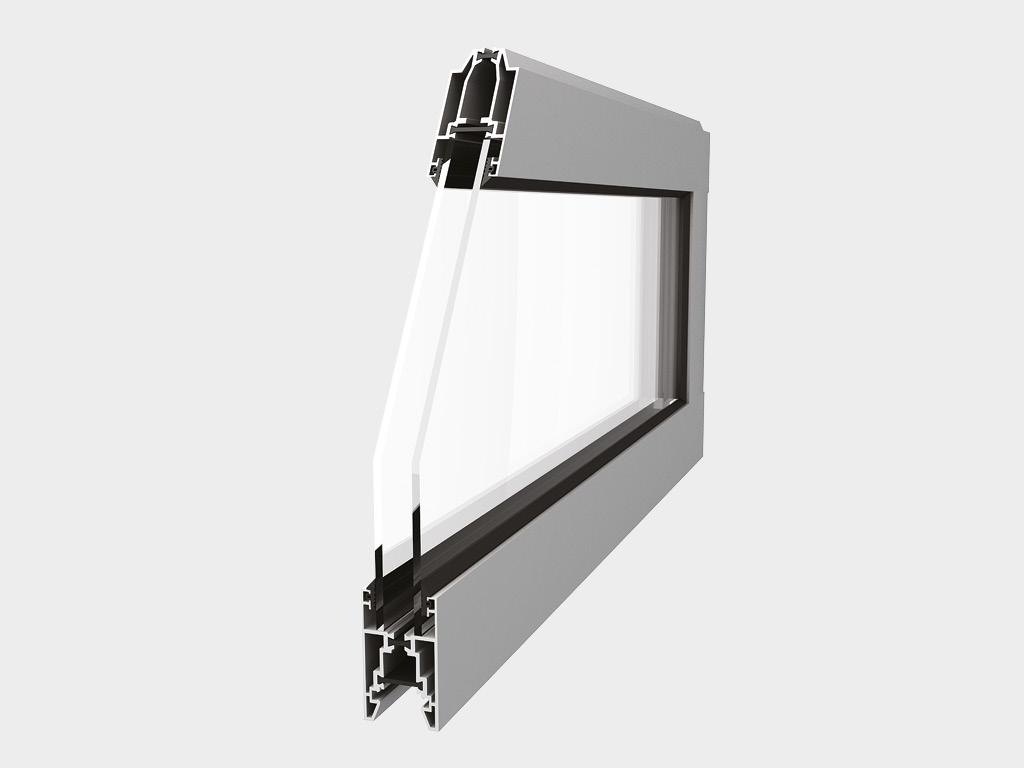

Панорамная панель с однокамерным стеклопакетом |
![]() |
![]() |

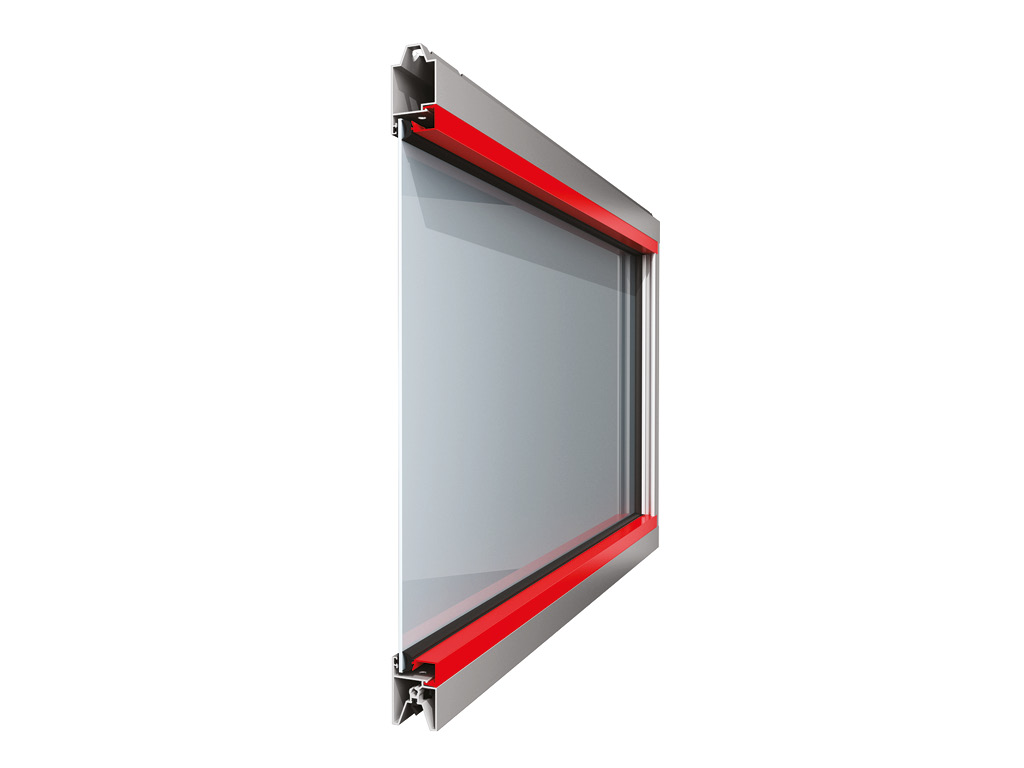

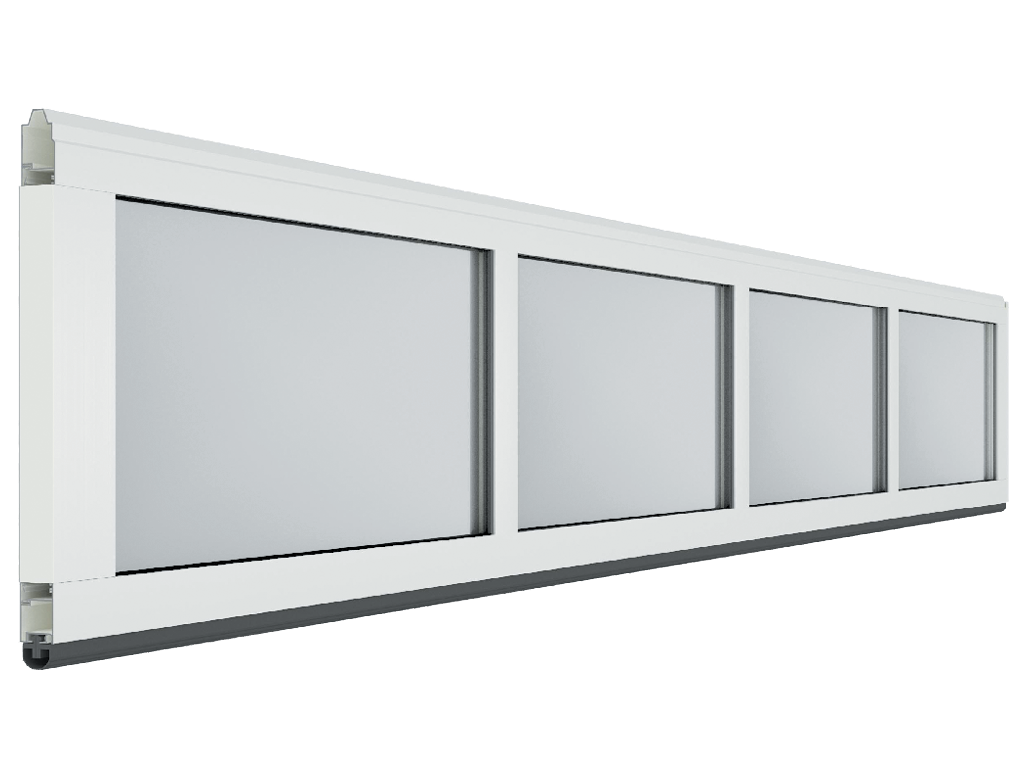

| Панорамная панель с однослойным стеклом | Панорамная панель с алюминиевым перфорированным листом |
![]() |
![]() |
| Под дерево (внешняя) | Стукко (внутренняя) |
![]() |
![]() |

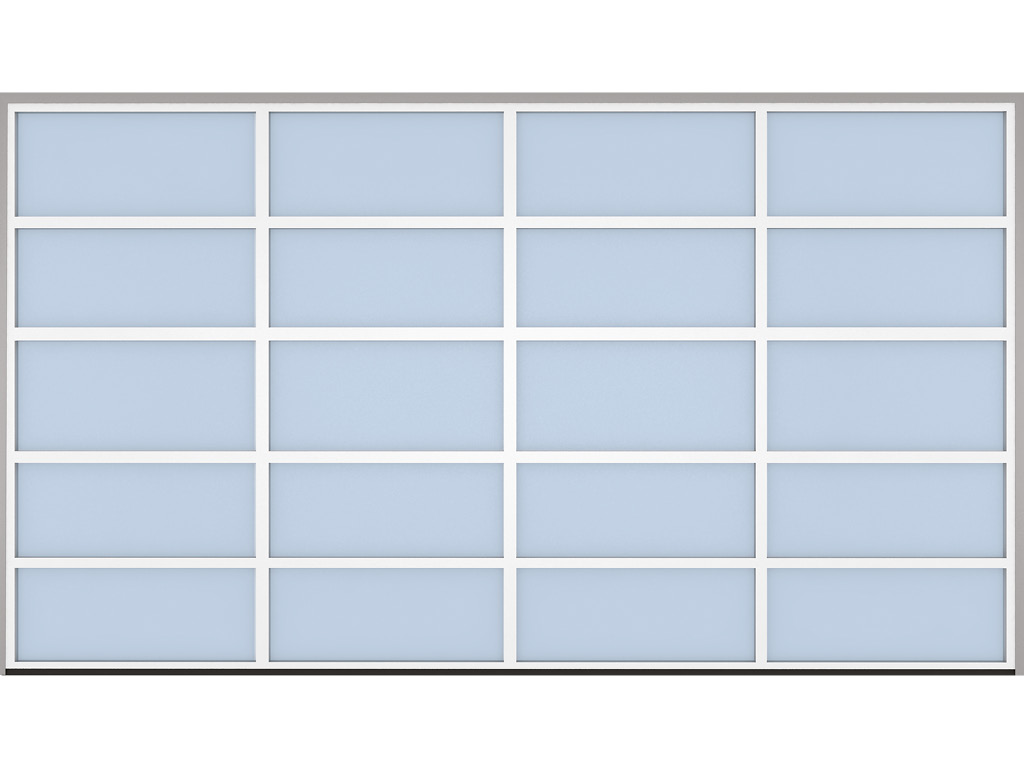

| Стандартное остекление | Сплошное остекление |
![]() |
|

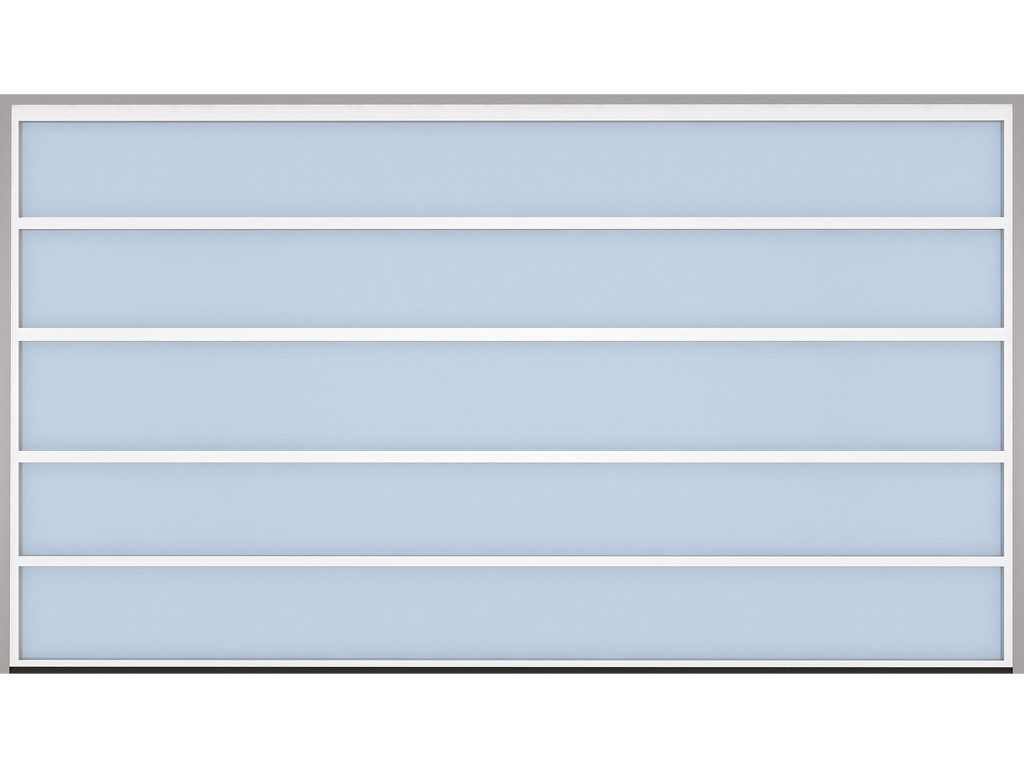

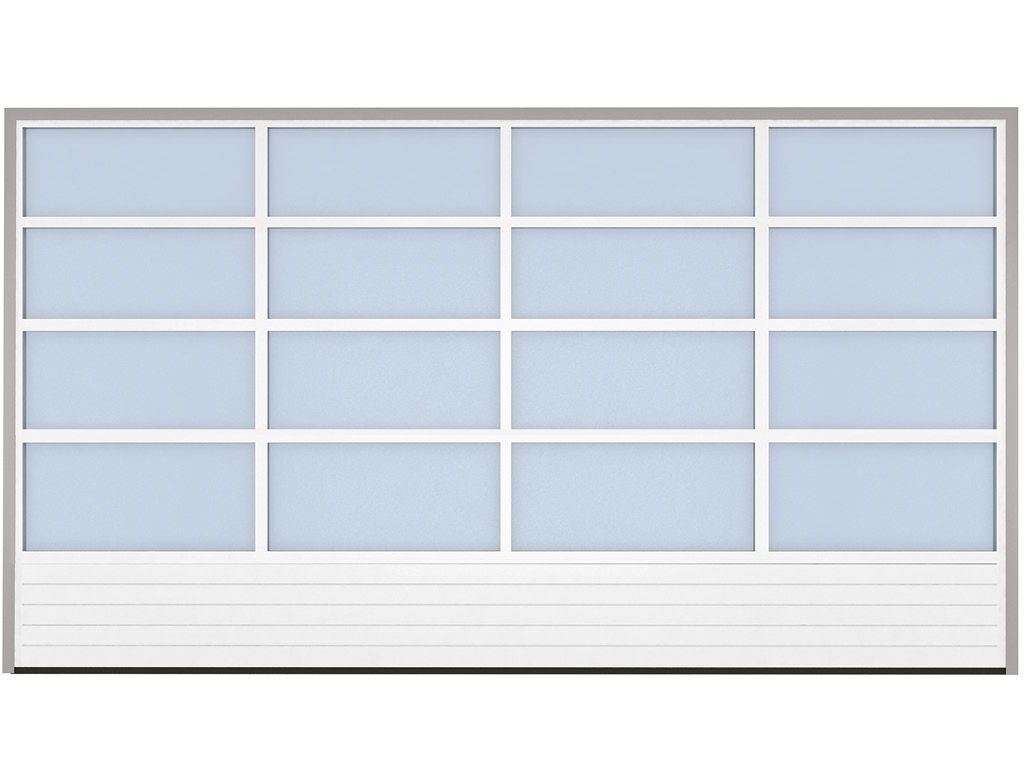

| Комбинированное полотно из панорамных и сэндвич-панелей |
![]() |
![]() |
| RAL 9003 белый (базовый) | RAL 9006 серебристый (базовый) |
![]() |
![]() |
| RAL 7004 серый (стандартный) | RAL 1014 бежевый (стандартный) |
![]() |
![]() |
| RAL 6005 зеленый (стандартный) | RAL 5005 синий (стандартный) |
![]() |
![]() |
| RAL 7016 антрацит (стандартный) | RAL 7024 графит (стандартный) |
![]() |
![]() |
| RAL 3000 красный (стандартный) | RAL 3005 бордовый (стандартный) |
![]() |
![]() |
| RAL 8017 коричнево-красный (стандартный) | Нестандартный цвет по карте RAL |

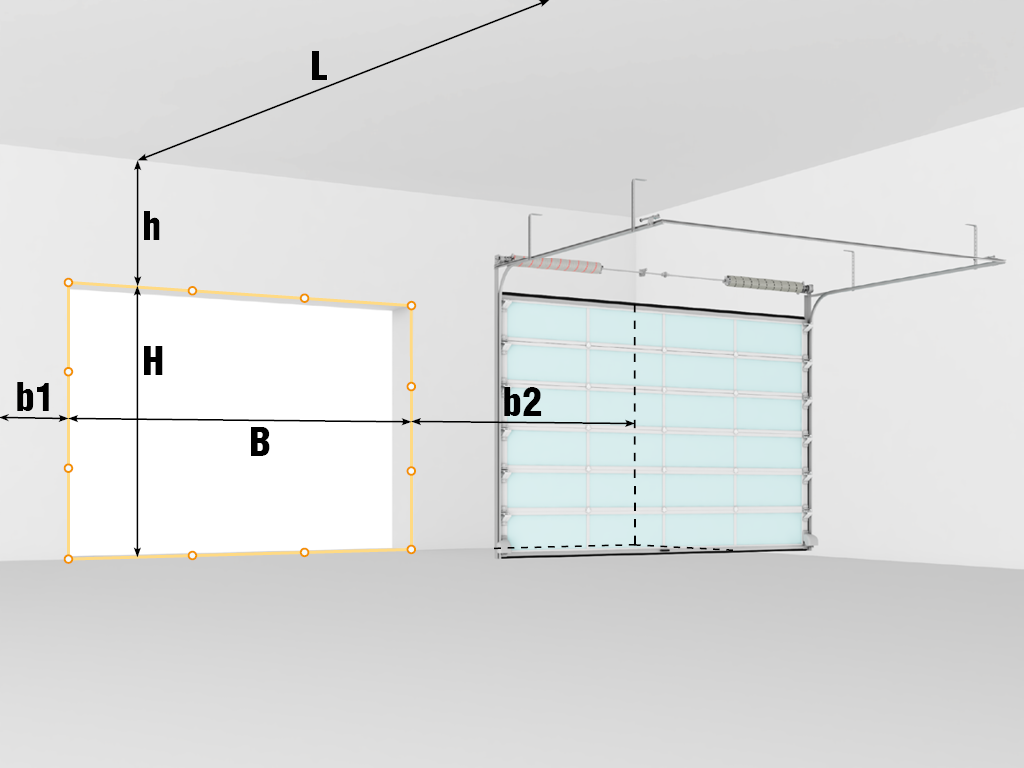

| Параметр | Показатель |
|---|---|
| Высота проема, мм | 2 000–6 000 |
| Ширина проема, мм | 2 000–6 100 |
| Притолока, мм | От 150 |
| Пристенки, мм | От 120 |
| Высота светового проема ячеек, мм | 370–720 |
| Ширина светового проема ячеек, мм | Не более 3 000 |



Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
![]() |
Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема. |
![]() |
Низкий подъем, барабан спереди. |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 110 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А - 543 |
| A2, мм Высота горизонтальной направляющей | А - 106 |
| E, мм Длина горизонтальных направляющих | Н + 300 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | До 190 — без потолочного привода; до 235 — без потолочного привода, при нижней сэндвич-панели и ширине проема более 4 500; до 10 — с потолочным приводом; до 70 — с потолочным приводом, при нижней сэндвич-панели и ширине проема более 4 500 |
![]() |
Низкий подъем, барабан спереди (RKTN). |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 160 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 54 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А - 552 |
| A2, мм Высота горизонтальной направляющей | А - 115 |
| E, мм Длина горизонтальных направляющих | Н + 440 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | До 245 — без потолочного привода; до 300 — без потолочного привода, при нижней сэндвич-панели и ширине проема более 4 500; до 60 — с потолочным приводом; до 125 — с потолочным приводом, при нижней сэндвич-панели и ширине проема свыше 4 500 |
![]() |
Низкий подъем, барабан сзади. |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 150; ≥ 160 (с потолочным приводом) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | При h > 170: H + 110; при 150 ≤ h ≤170: H + h - 60 |
| Ab, мм Высота оси вала и барабана | При h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47 |
| A1, мм Высота вертикальной направляющей | А - 543 |
| A2, мм Высота горизонтальной направляющей | А - 106 |
| E, мм Длина горизонтальных направляющих | Н + 510 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | 240 (без привода); 40...60 (с потолочным приводом) |
![]() |
Стандартный подъем. |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | R381: ≥ 420; R305: ≥ 350 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | R381: H + 235; R305: H + 165 |
| Ab, мм Высота оси вала и барабана | A + 97 |
| A1, мм Высота вертикальной направляющей | R381: A — 580; R305: A — 490 |
| A2, мм Высота горизонтальной направляющей | А - 110 |
| E, мм Длина горизонтальных направляющих | R381: H + 200; R305: H + 250 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 060 |
| Q, мм Зона расположения привода на вал | 300 |
![]() |
Стандартный наклонный подъем. |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 250…985 |
| Ab, мм Высота оси вала и барабана | А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н - 300 |
| E, мм Длина горизонтальных направляющих | Зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
![]() |
Высокий подъем. |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | По умолчанию h - 330 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | A + 86/97 |
| A1, мм Высота вертикальной направляющей | А - 580 |
| A2, мм Высота горизонтальной направляющей | А - 53 |
| E, мм Длина горизонтальных направляющих | H - НL + 470...600 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| Q, мм Зона расположения привода на вал | 300 |
![]() |
Высокий подъем, барабан снизу. |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥1 600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 1 330 ≤ HL ≤ h - 150 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | H + 400...600 + 280 |
| A1, мм Высота вертикальной направляющей | А - 580 |
| A2, мм Высота горизонтальной направляющей | А - 53 |
| E, мм Длина горизонтальных направляющих | H - НL + 470...600 |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | ≥ 300 |
| Q, мм Зона расположения привода на вал | ≥ 500 |
![]() |
Наклонный высокий подъем. |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | Зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
![]() |
Наклонный высокий подъем, барабан снизу. |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 1 600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | ≥ 1 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | Ab > H + 680 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | Зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | Зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 300 min |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | ≥ 650 |
![]() |
Вертикальный подъем. |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > Н + 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | A + 166 |
| S, мм Минимальное боковое пространство | 120 |
| Q, мм Зона расположения привода на вал | 300 |
![]() |
Вертикальный подъем, барабан снизу. |
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > H + 120 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | H + 680 |
| S, мм Минимальное боковое пространство | 500 min |
| Q, мм Зона расположения привода на вал | ≥ 650 |
![]() |

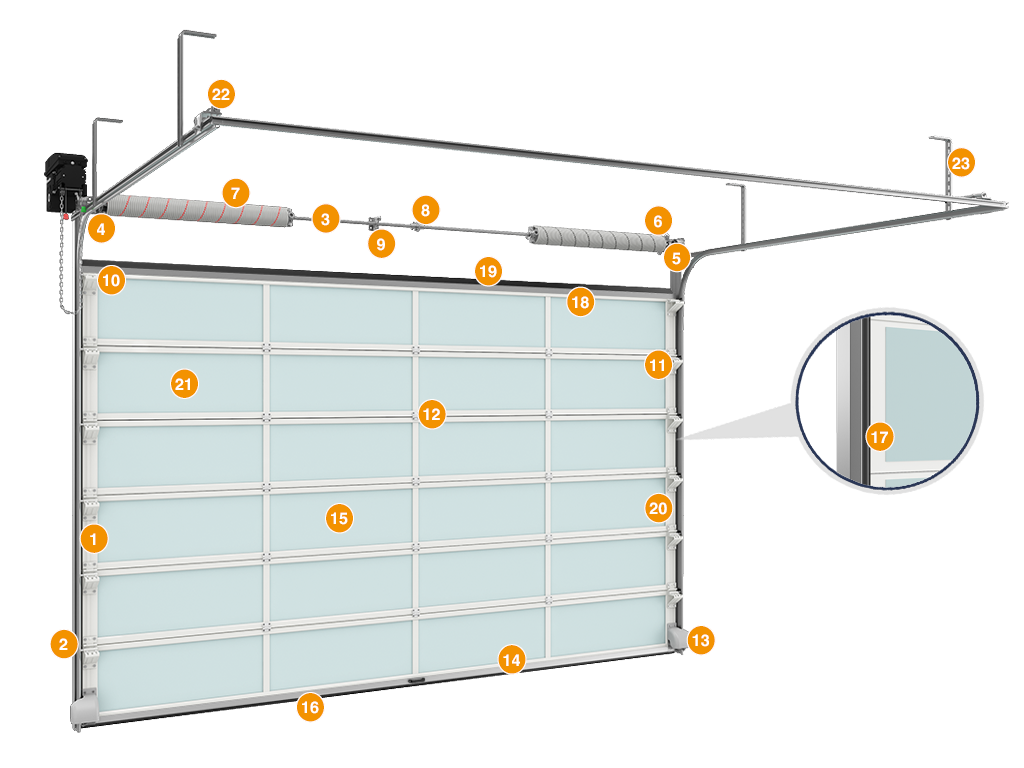

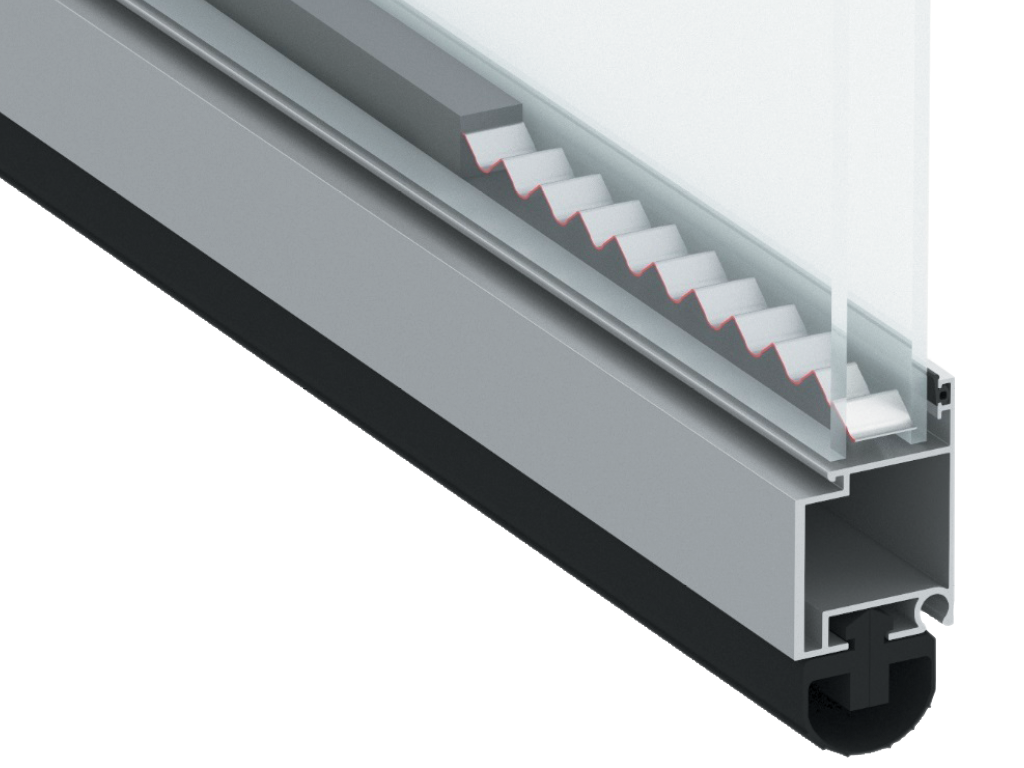

Полотно из панорамных панелей. В качестве остекления используется небьющийся, ударопрочный поликарбонат. Это единственный на российском рынке надежный материал. |
![]() |
Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации. |
![]() |
Торсионный механизм, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот. |
![]() |
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает аварийное падение полотна ворот. |
![]() |
Устройство защиты от обрыва пружины блокирует вал, что предотвращает аварийное падение полотна ворот. |
![]() |
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу. |
![]() |

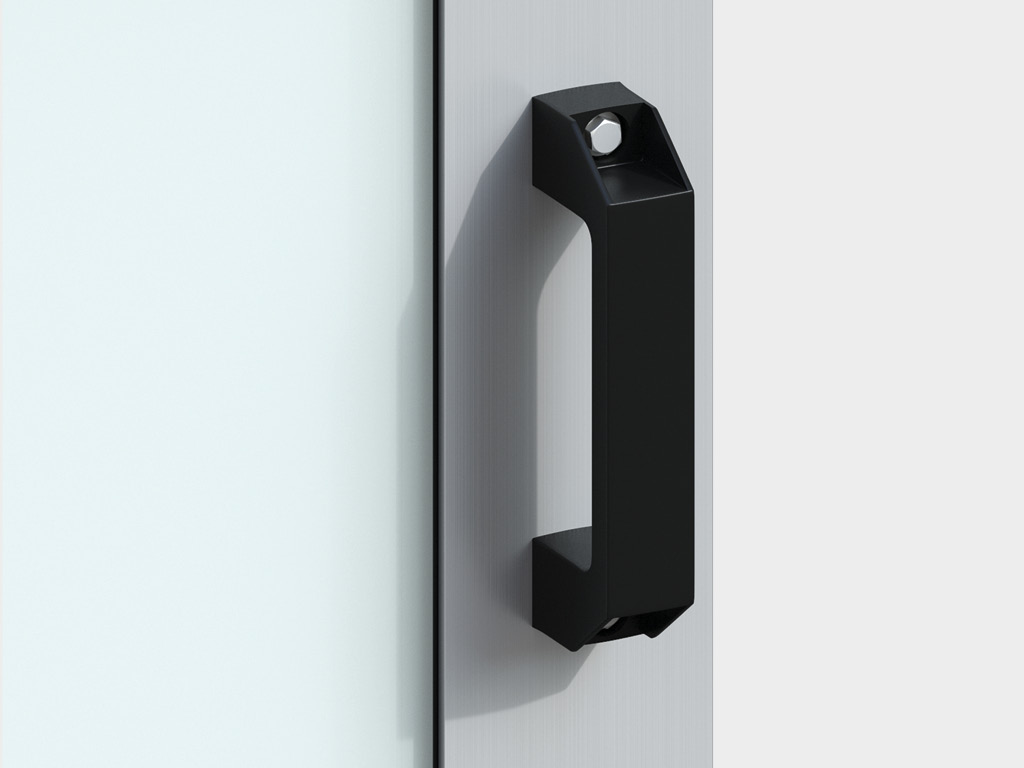

Эргономичная ручка позволяет легко и удобно открывать ворота. |
![]() |
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы. |
![]() |
Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью. |
![]() |
Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную. |
![]() |
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки. |
![]() |
Панели из алюминиевых профилей T-bridge (опция) с термовставкой из полиамида повышают энергоэффективность ворот и предотвращают промерзание профилей. |
![]() |

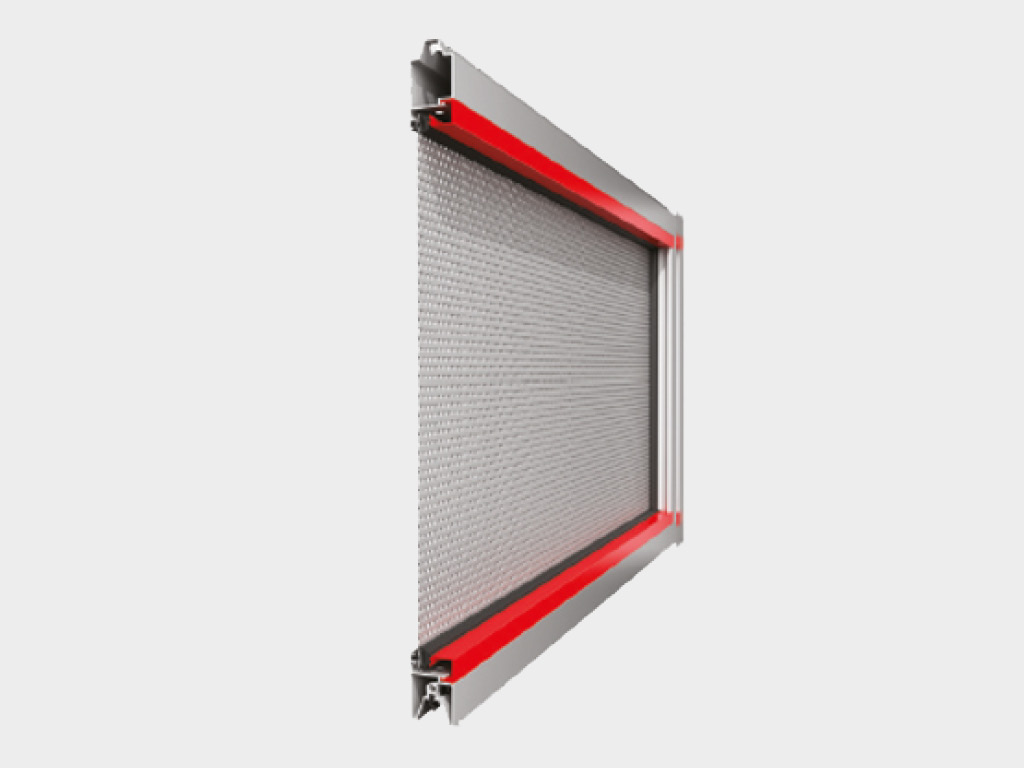

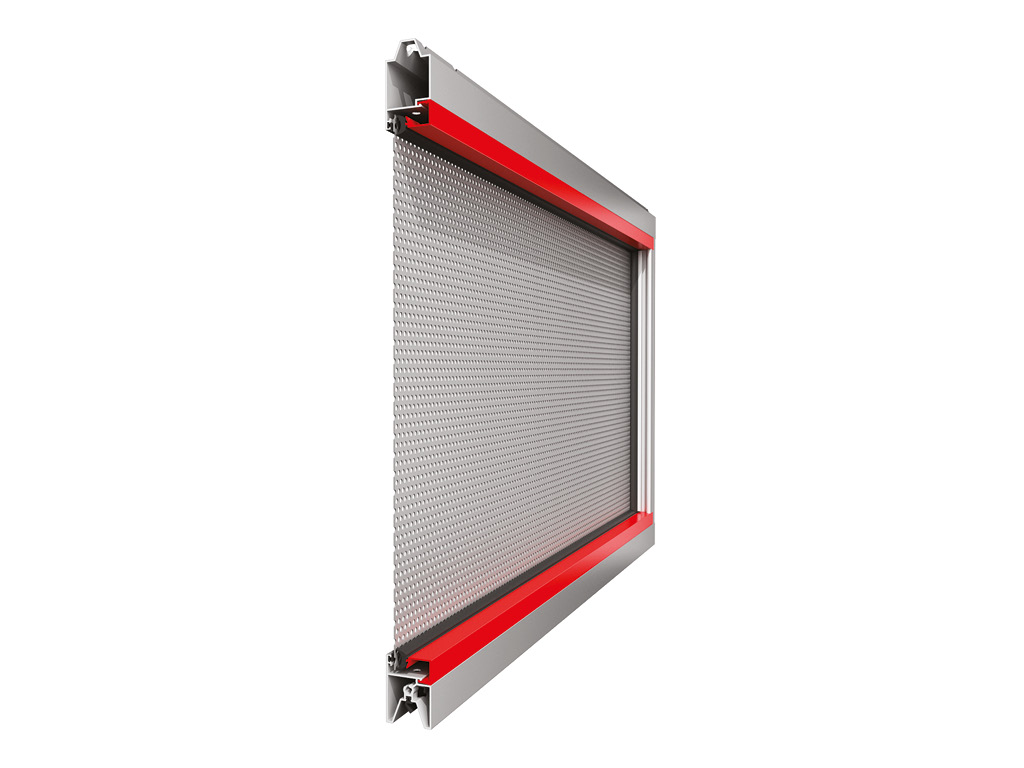

Использование в качестве заполнения перфорированного алюминиевого листа — стильное и практичное решение с созданием барьера ограниченной видимости. |
![]() |
Торсионный механизм, рассчитанный на ресурс до 100 000 циклов. |
![]() |
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение. |
![]() |
Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь. |
![]() |
Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»). |
| Параметр | Значение | Примечание |
|---|---|---|
| Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174) | 0,4 (В) | Точное значение зависит от размера ворот |
| Безотказность, количество циклов открывания-закрывания, не менее | Безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию) | |
| Вес полотна ворот, кг/м² | 14,5 | Точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
| Усилие ручного открывания и закрывания, Н, не более | 260 |
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании |
| Состав | Картон пятислойный, пенопласт, стретч-пленка, скотч |
| Ширина, мм | От 500 до 800 |
| Высота, мм | От 200 до 800 |
| Длина, мм | От 2 100 до 6 200 |
| Вес брутто, кг | До 1 000 |
| Количество в упаковке, шт. | Упаковка щита — от 3 до 13 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); возможны дополнительные упаковки (окантовка, дельта-профиль и пр.) |
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.
Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.
![]() |
Полностью обновлена система опорных кронштейнов торсионного механизма, что позволило существенно облегчить процесс монтажа: - удобная установка торсионного механизма в сборе и легкая фиксация подшипников на заранее установленных на выносной трубе кронштейнах; - крепление устройств защиты от разрыва пружин производится напрямую к опорному кронштейну, без использования переходников; - новая система предполагает фиксацию кронштейна охватывающей скобой, что позволяет изменять положение опорных кронштейнов в процессе монтажа. |
![]() |
Новая система изготовления стеклопакетов панорамных панелей на базе уникального дистанционного профиля, обеспечивающего полную герметизацию. |
![]() |
Новая система сборки панорамного щита — единые верхние и нижние профили. Замещают собой сборочную пару — верхний (нижний) профиль панорамной панели и верхний (нижний) профиль полотна. |
![]() |
Новая ручка для подъема полотна ворот упрощает монтаж, так как не требует фрезеровок, предусматривает крепление на саморезы. |
