Полосовые пленочные завесы предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения. Конструкция полосовых пленочных завес позволяет им возвращаться в исходное положение и автоматически смыкаться сразу после прохода сквозь них.

Преимущества:

Не требуют технического обслуживания;
Конструкция крепежа полосовых завес обеспечивает максимально простой монтаж;
Безопасны за счет отсутствия жестких и выступающих элементов;
Бюджетное решение для изоляции и сохранения микроклимата помещений промышленного, складского, торгового и другого назначения.

Концерн DoorHan производит погрузку изделий на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения изделий. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.Если выбран коэффициент перекрытия 0%, то между лентами завес возможны зазоры.

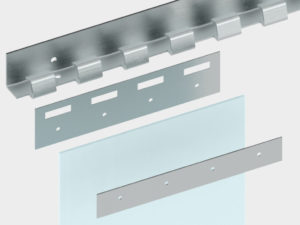

Конструкция

1. Кронштейн «гребенка»

2. Пластина монтажная

3. Пленка

Видеообзор

Дизайн

Тип поверхности

Гладкая

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Ширина проема, мм	Без ограничений по ширине
Высота проема, мм	От 2 500 до 4 500 в зависимости от размера пленки
Размеры пленки (Ширина х Толщина), мм	200 × 2/300 × 3/400 × 4

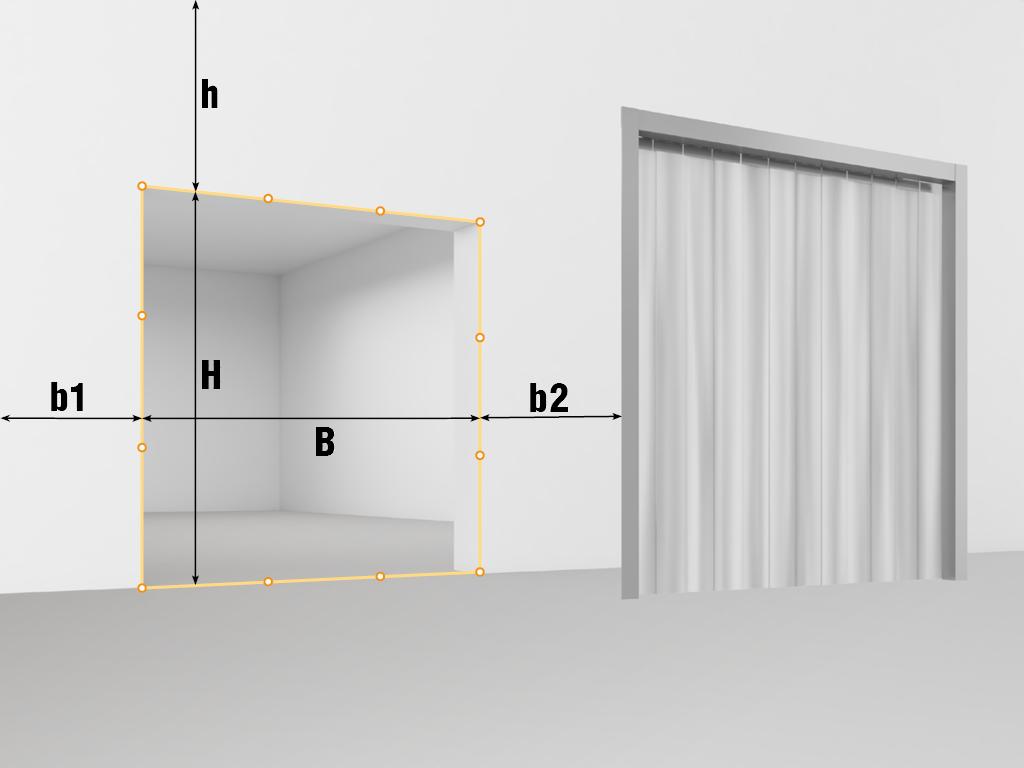

Подготовка строительного объекта

H — высота проема.

B — ширина проема.

h — притолока (расстояние от верха проема до потолка).

b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 — наименьшая величина.

Способы монтажа

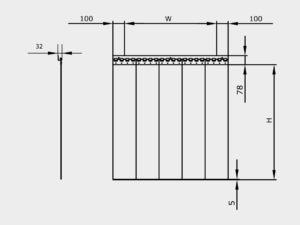

Установка полосовой пленочной завесы производится внакладку на проем

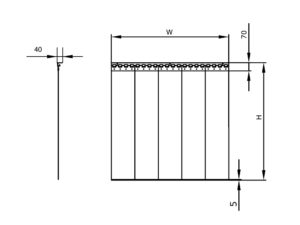

Установка полосовой пленочной завесы производится внутри проема

Стандартные конструктивные решения

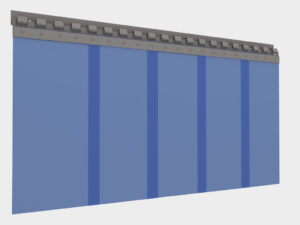

Полосовая пленочная завеса ПВХ

Параметры проема полосовых пленочных завес ПВХ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H1, мм Высота проема внутри	2 600/3 500/4 500
H2, мм Высота проема снаружи	2 600/3 500/4 500
B, мм Ширина проема	любая
P%, Плотность перекрытия	50/100; 33/66/100; 50/75/100

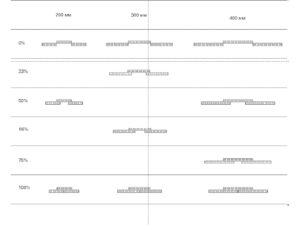

Коэффициент перекрытия

Комплектация

Базовая комплектация

Пленка

Крепление выполнено из оцинкованной стали

Дополнительная комплектация

Крепление выполнено из нержавеющей стали

Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Плотность, г/см³	1,22/1,18	Стандартная пленка/морозостойкая пленка
Светопрозрачность, %	80
Относительное удлинение, %	340/390	Стандартная пленка/морозостойкая пленка
Теплопроводность, Вт/м*°С	0,14
Звукоизоляция, дБ, класс (ГОСТ 31174)	35
Диапазон рабочих температур, °С	от -15 до +30/от -25 до +30	Стандартная пленка/морозостойкая пленка
Предел прочности на растяжение, Н/мм²	16/11,5	Стандартная пленка/морозостойкая пленка

Условия эксплуатации

1. Для обеспечения надежной и бесперебойной работы завес рекомендуется регулярно проводить их технический осмотр.

2. Не подвергайте поверхности завес ударам и не препятствуйте их свободному открыванию и закрыванию.

3. Следите за тем, чтобы во время закрывания пленочных завес в проеме отсутствовали посторонние предметы.

Упаковка

УПАКОВКА В СТРЕТЧ — ПЛЕНКУ	ХАРАКТЕРИСТИКИ УПАКОВКИ
Высота, мм	Зависит от количества завес
Длина, мм	Зависит от длины завес
Ширина, мм	Зависит от ширины завес

Гарантия

Покупателю предоставляется гарантия работоспособности пленочных завес производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения завес.
