Калитка с заполнением из сэндвич-панелей в алюминиевой раме. Мы можем изготовить её в едином дизайне с уличными воротами или гаражными. У нас более 100 вариантов исполнения калиткой.

Вы можете выбрать цвет, который подойдёт к вашему дому. Наши калитки надёжные, долговечные и не подвержены коррозии. Толщина панеля — 40 мм, а безотказных циклов открытия и закрытия — не менее 20 000.

Максимальные размеры калитки — 1,5 метра по ширине и 3 метра по высоте.

Чтобы купить калитку, свяжитесь с нашими менеджерами. Цена указана на сайте. Техническая документация и инструкции доступны под текстом.

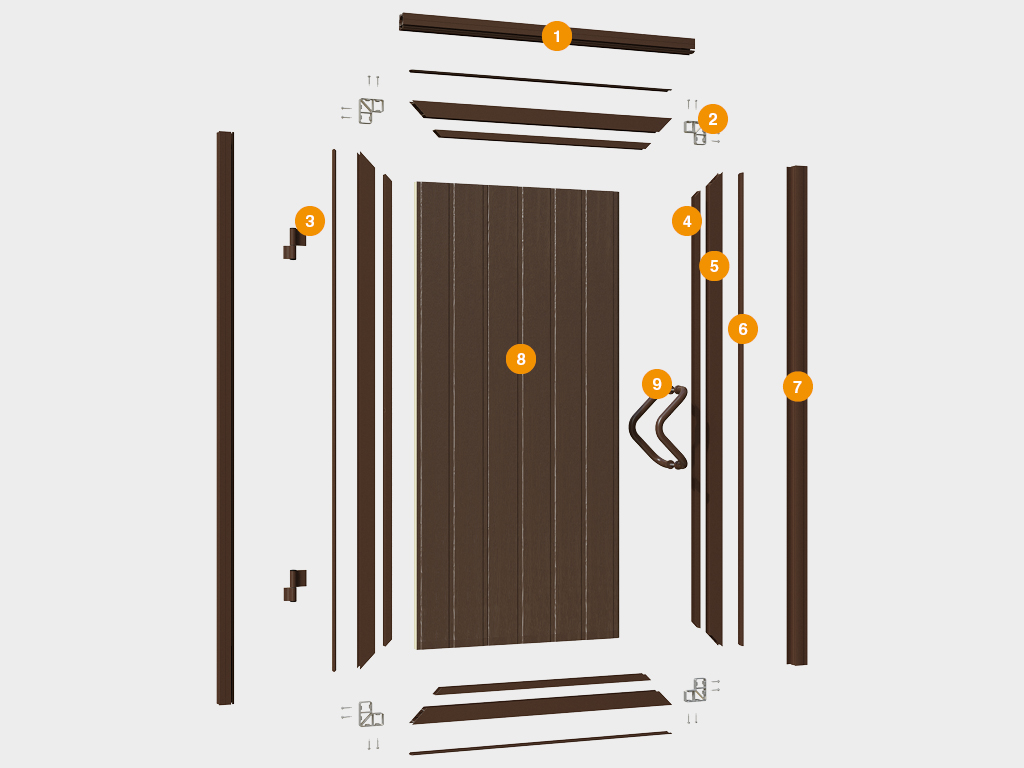

Конструкция

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 1

Профиль окантовочный
Угловое соединение щита
Петля двухсекционная в сборе
Профиль для сборки панелей
Профиль основной несущий
Профиль «крышка»
Профиль «корпус столба»
Сэндвич-панель
Ручка алюминиевая

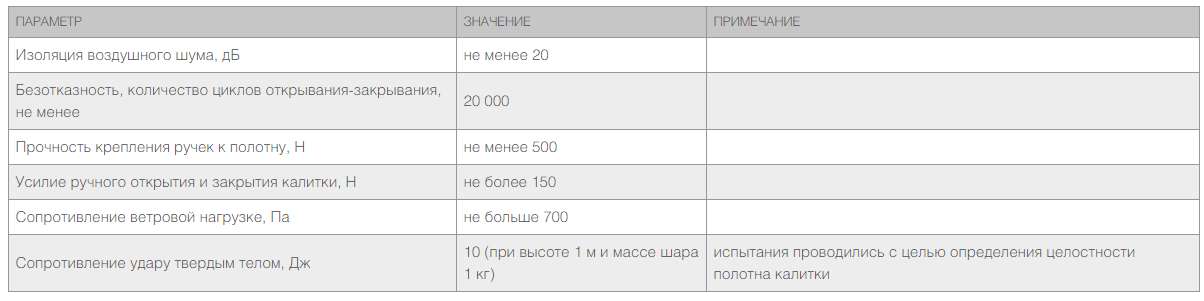

Технические характеристики

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 2

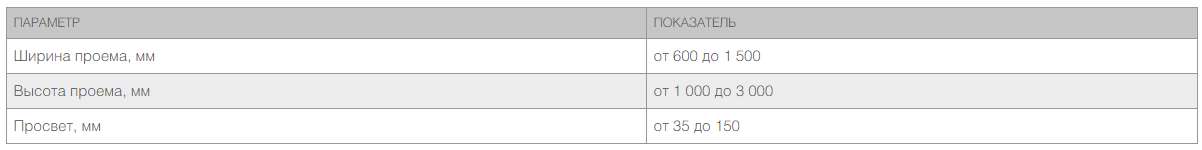

Таблица размеров

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 3

Внешний вид

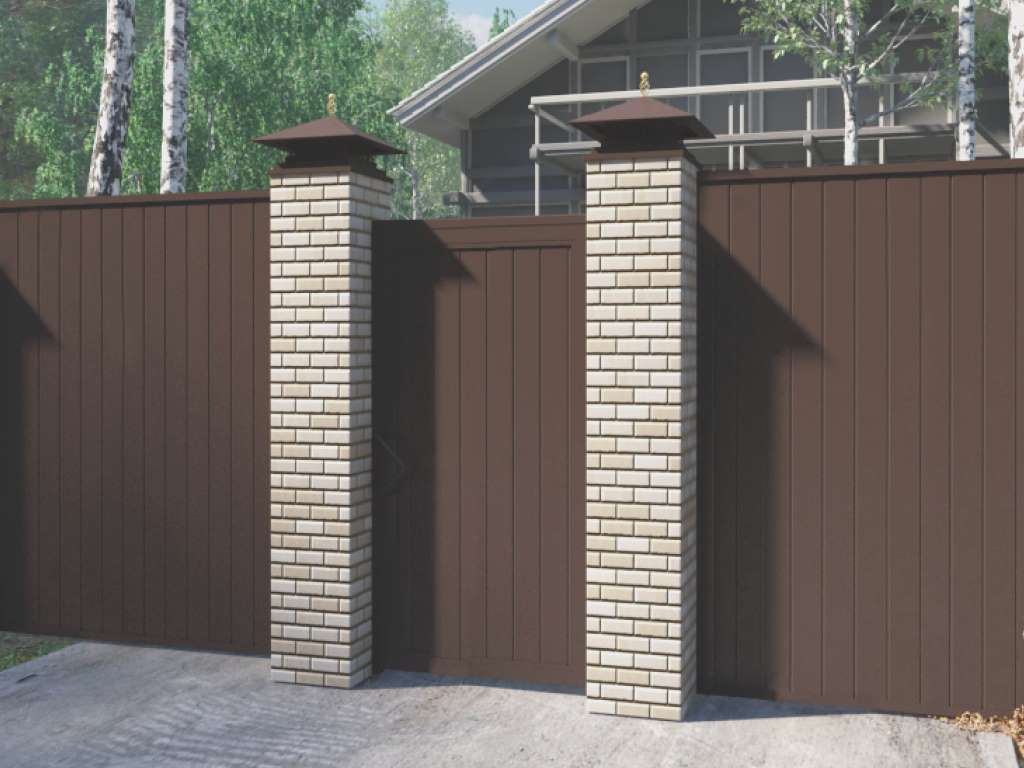

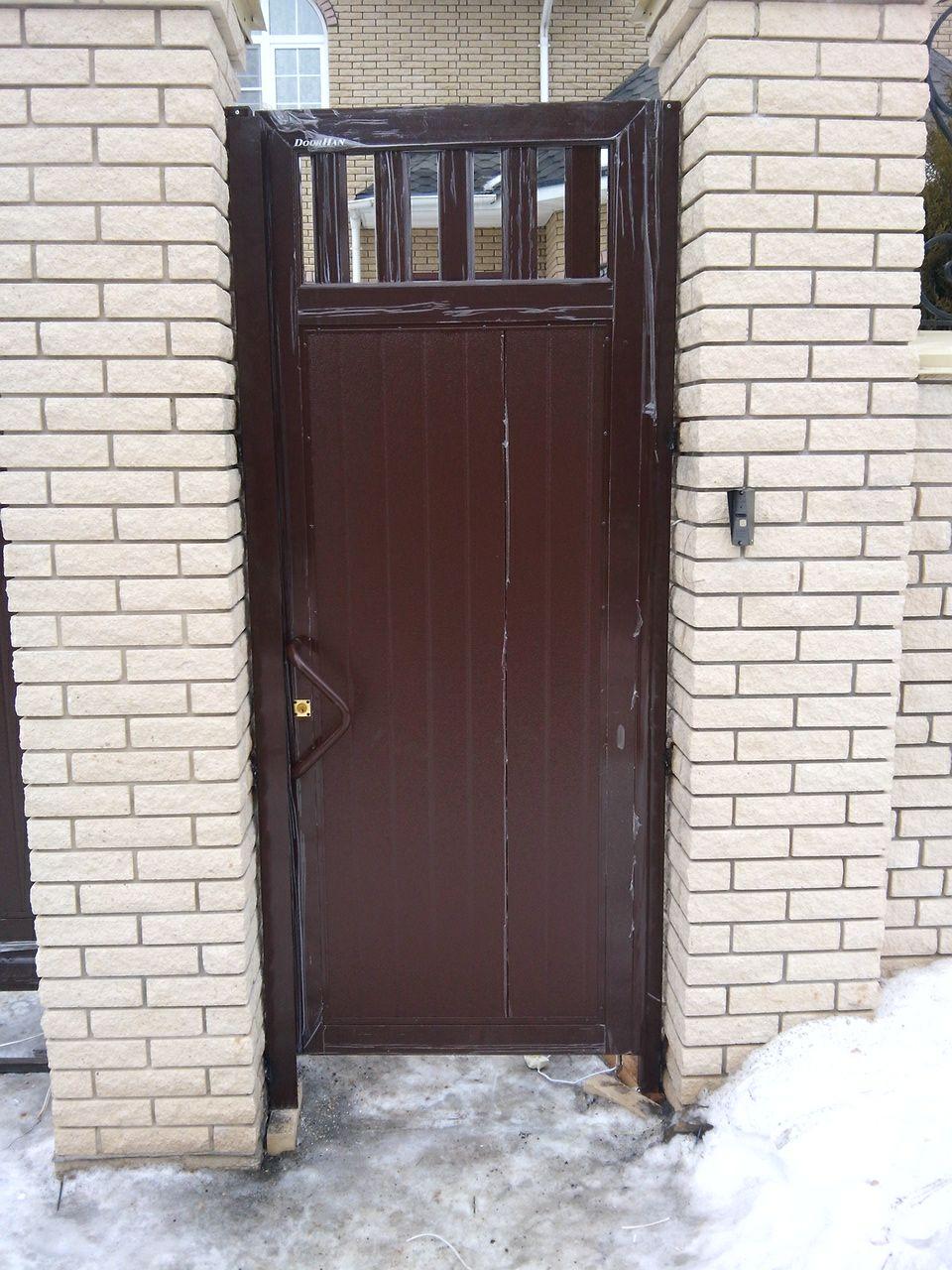

Калитка Вид снаружи

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 4

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 5

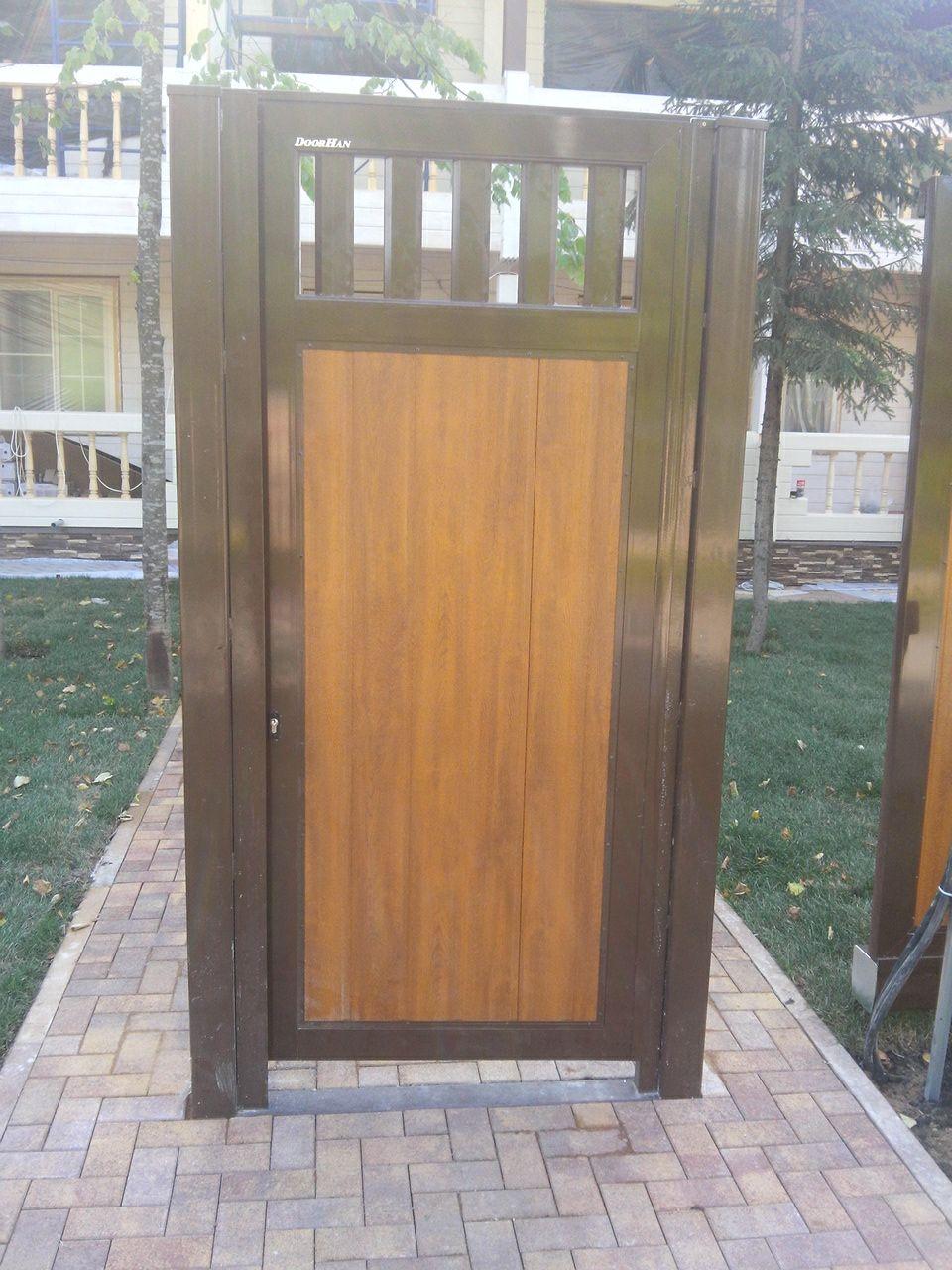

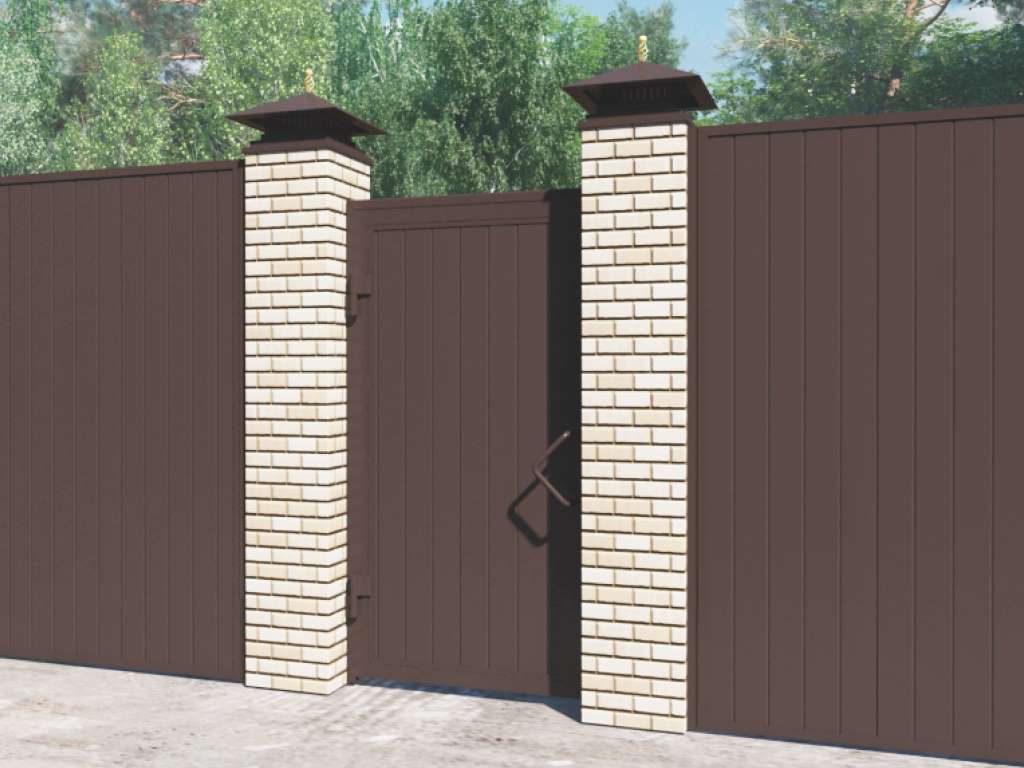

Калитка вид изнутри

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 6

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 7

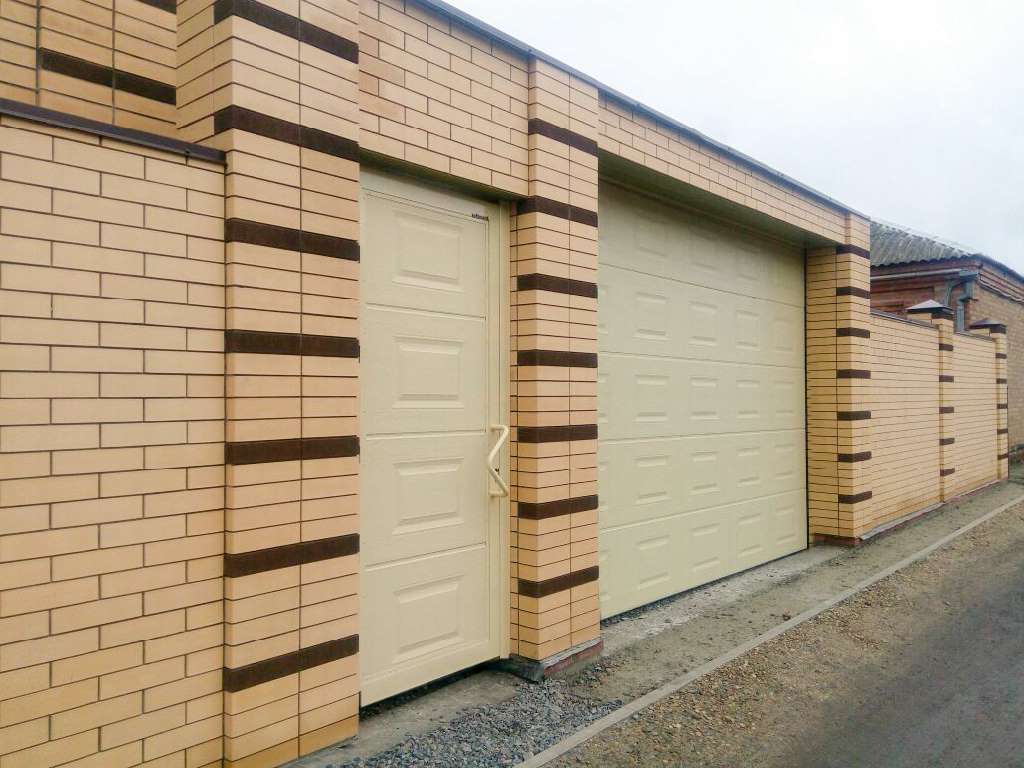

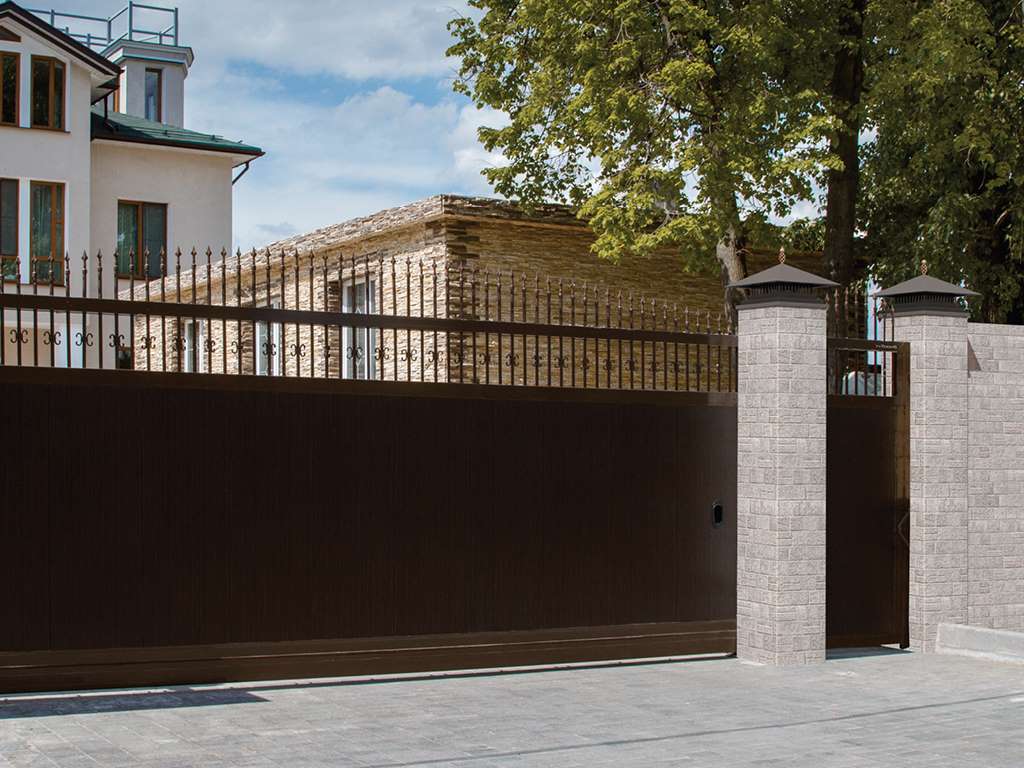

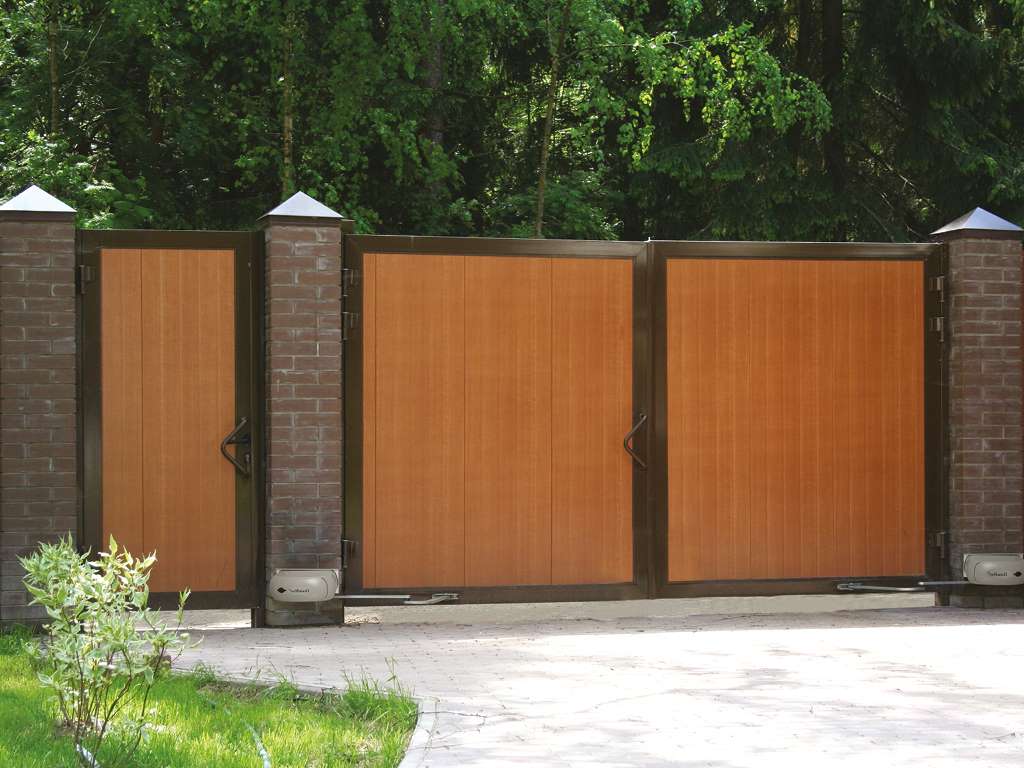

Фото калитки

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 8

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 9

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 10

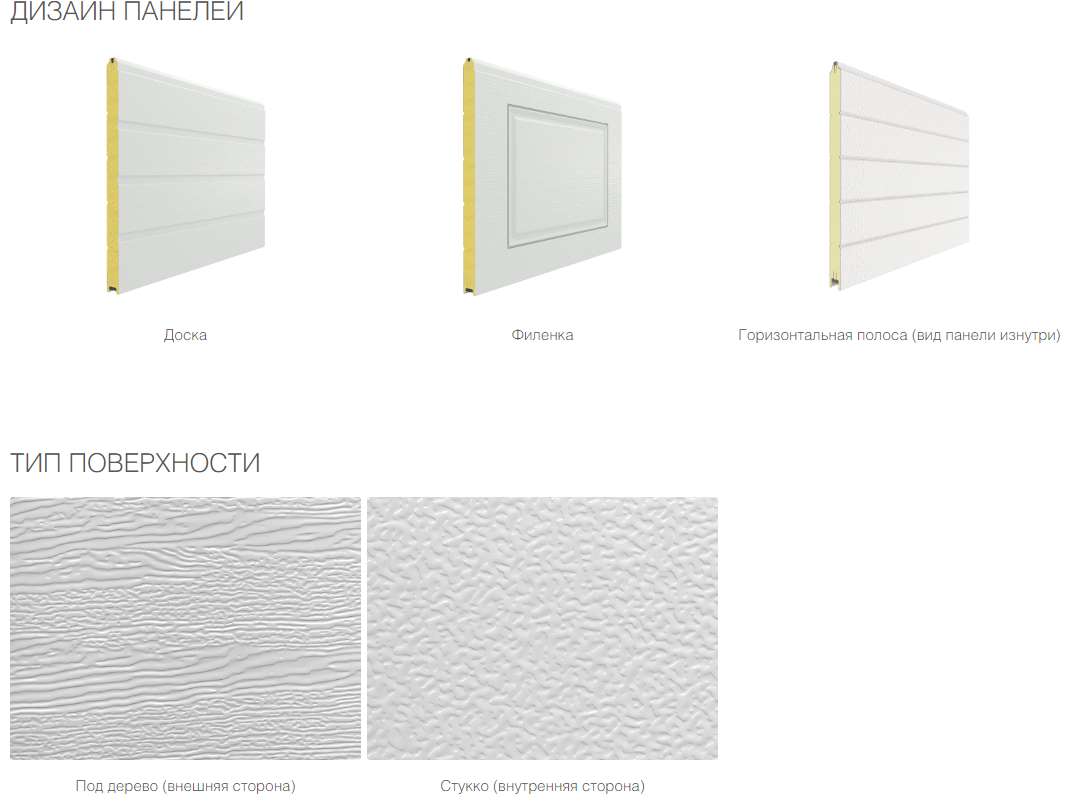

Варианты исполнения

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 11

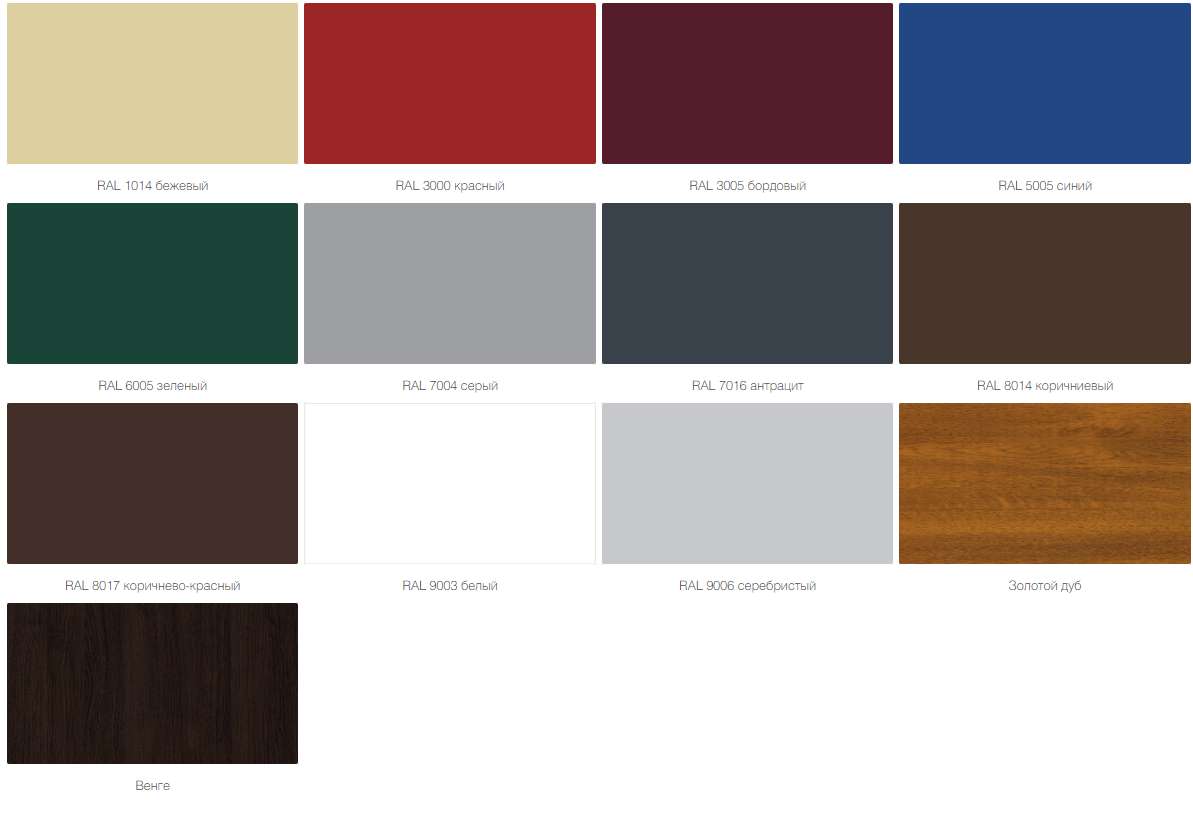

Цвета калитки

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 12

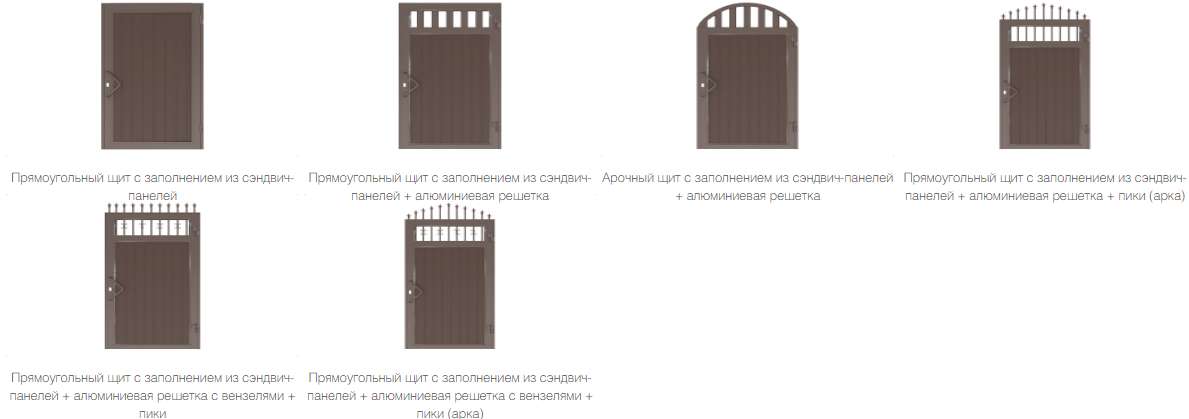

Варианты исполнения дизайна калитки

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 13

Алюминиевая облицовка Премиум Premium Classic B1 «Темный орех»

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 14

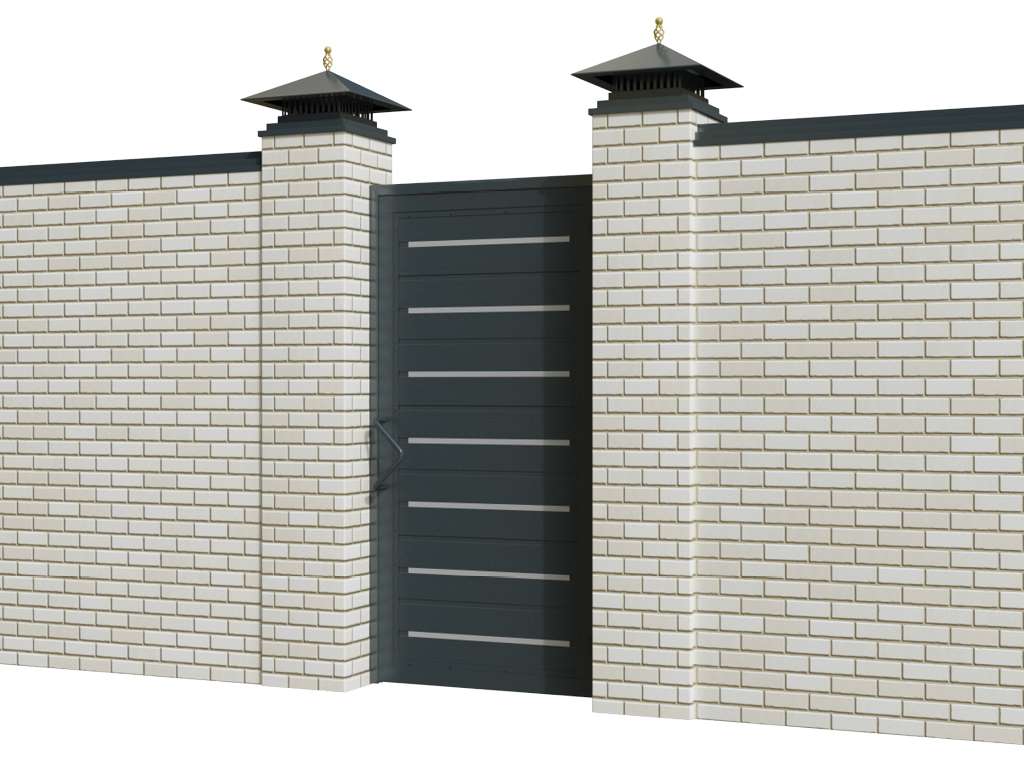

Premium Hi-Tech, цвет «антрацит» (RAL 7016)

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 15

Монтаж

Подготовка стриотельного объекта

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 16

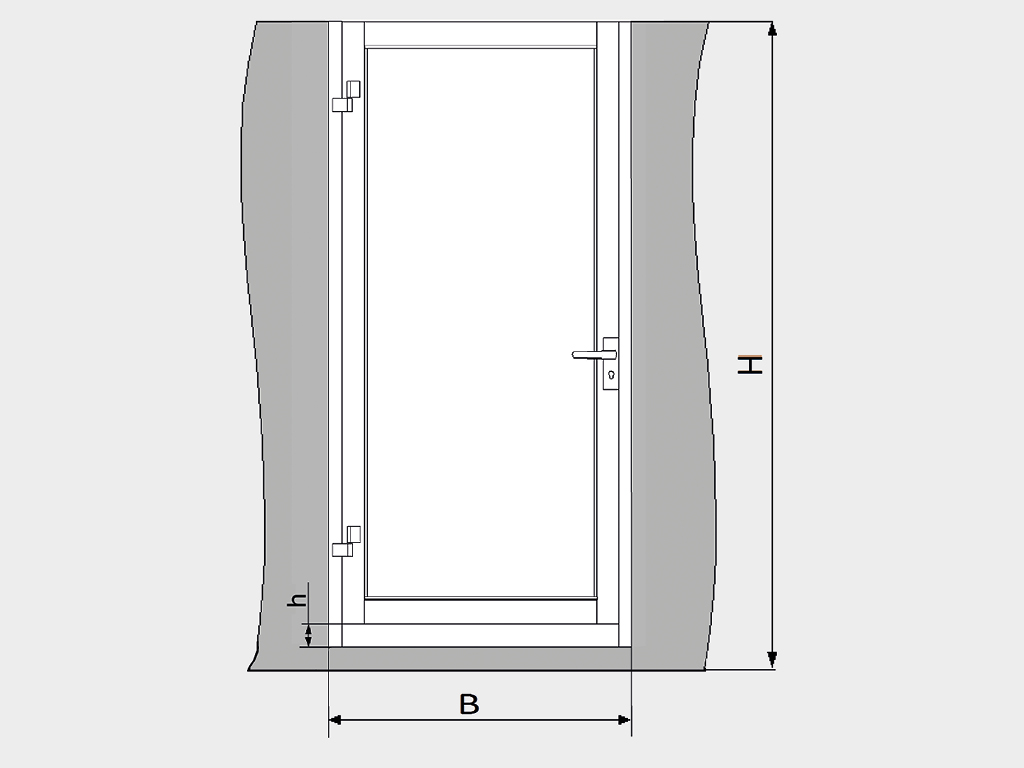

Для замера необходимых показателей достаточно рулетки и строительного уровня.
Замер каждой величины необходимо производить как минимум по трем точкам.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.
При замере Н, h, В за итоговый размер принимается наибольшая величина.

Требования к строительному объекту

Перепад уровня столбов по всей высоте проема не должен превышать 10 мм.
Способ монтажа

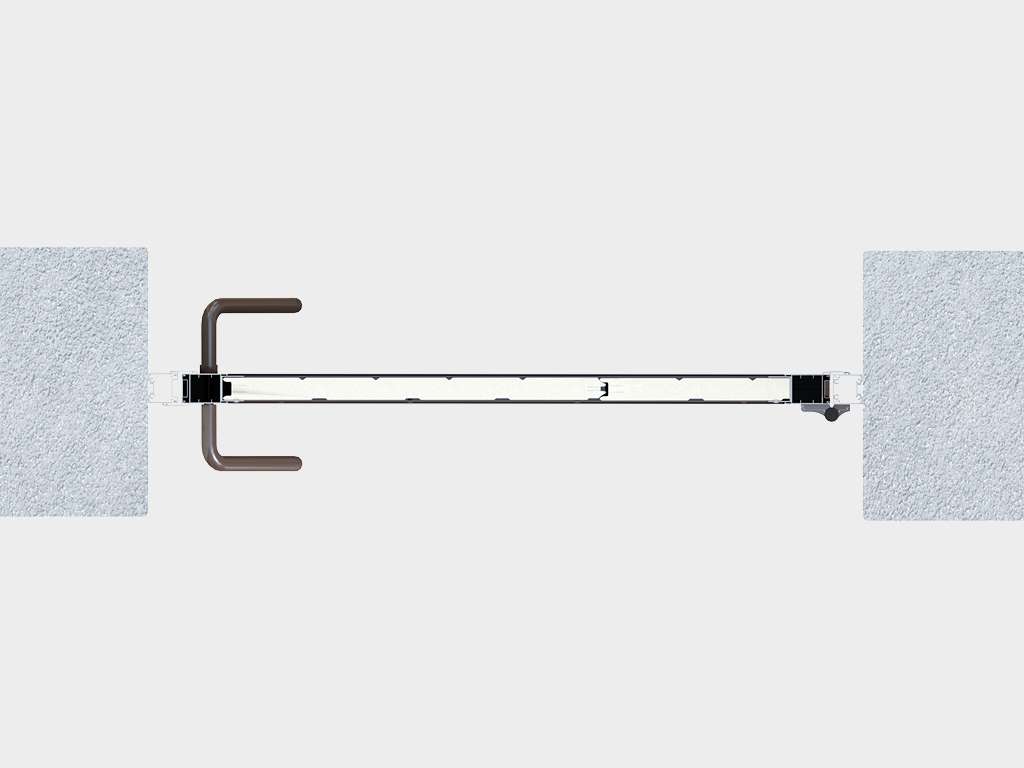

Монтаж встык с проемом. Несущие столбы устанавливаются встык с проемом. Створка калитки монтируется на столбы.

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 17

Преимущества

Преимущества калиток DOORHAN

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 18

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 19

Комплектация

Базовая комплектация

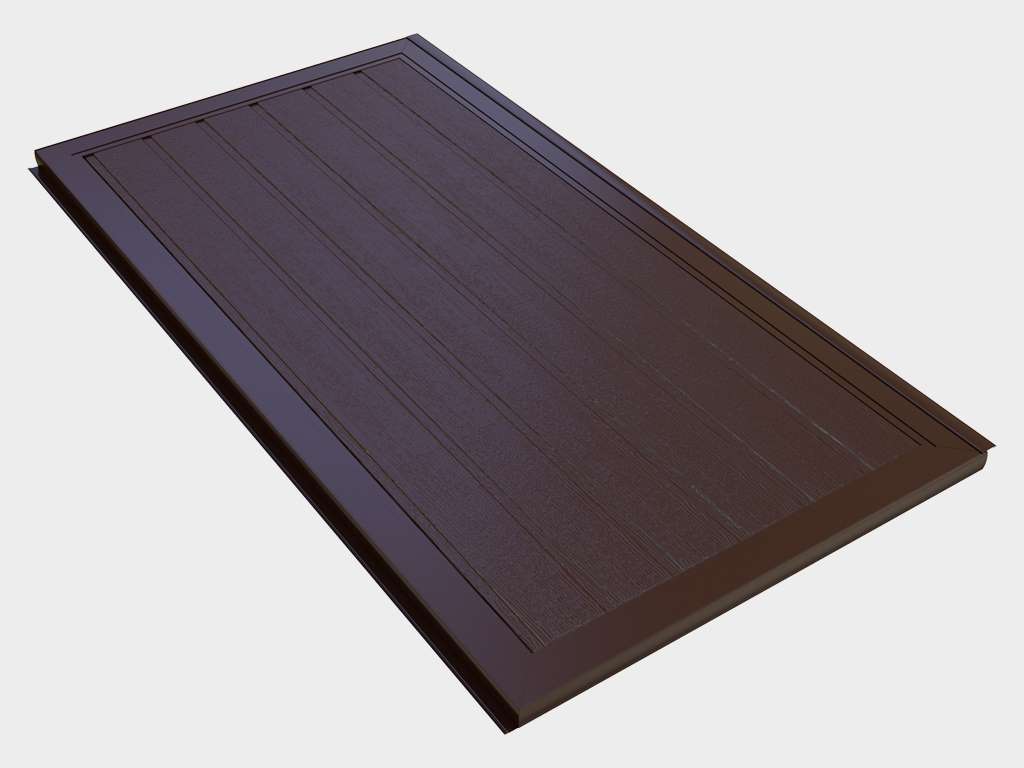

Створка калитки из сэндвич-панелей толщиной 40 мм, окантованная алюминиевыми профилями.

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 20

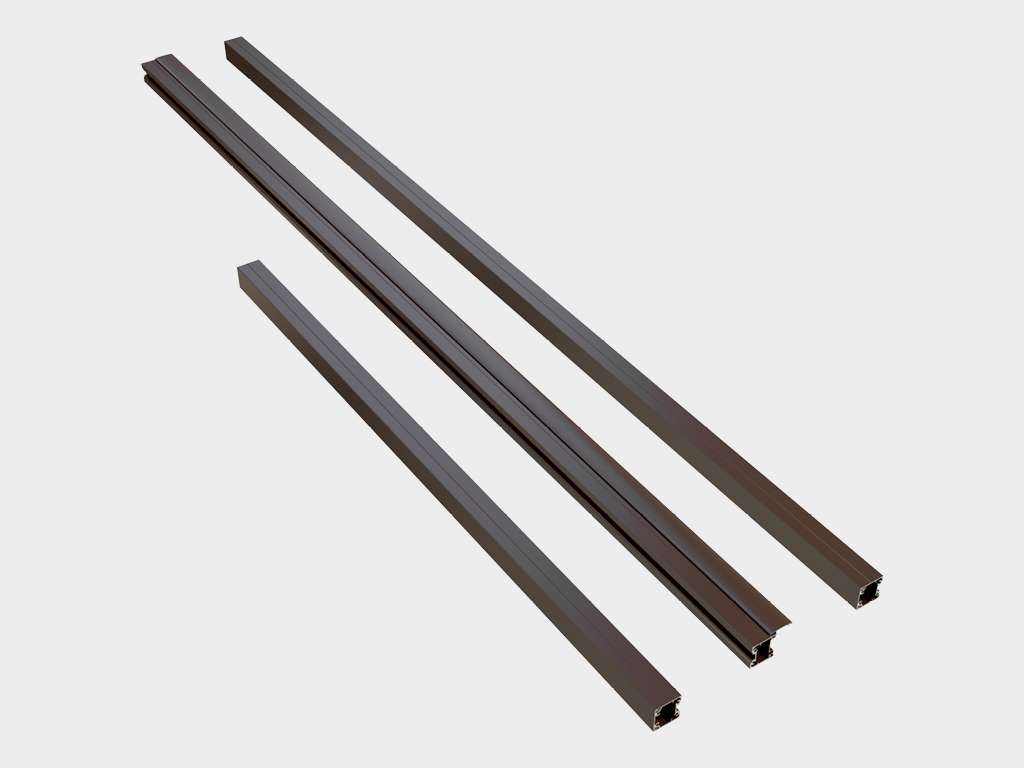

Комплект навесных алюминиевых или стальных столбов для крепления створки к проему

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 21

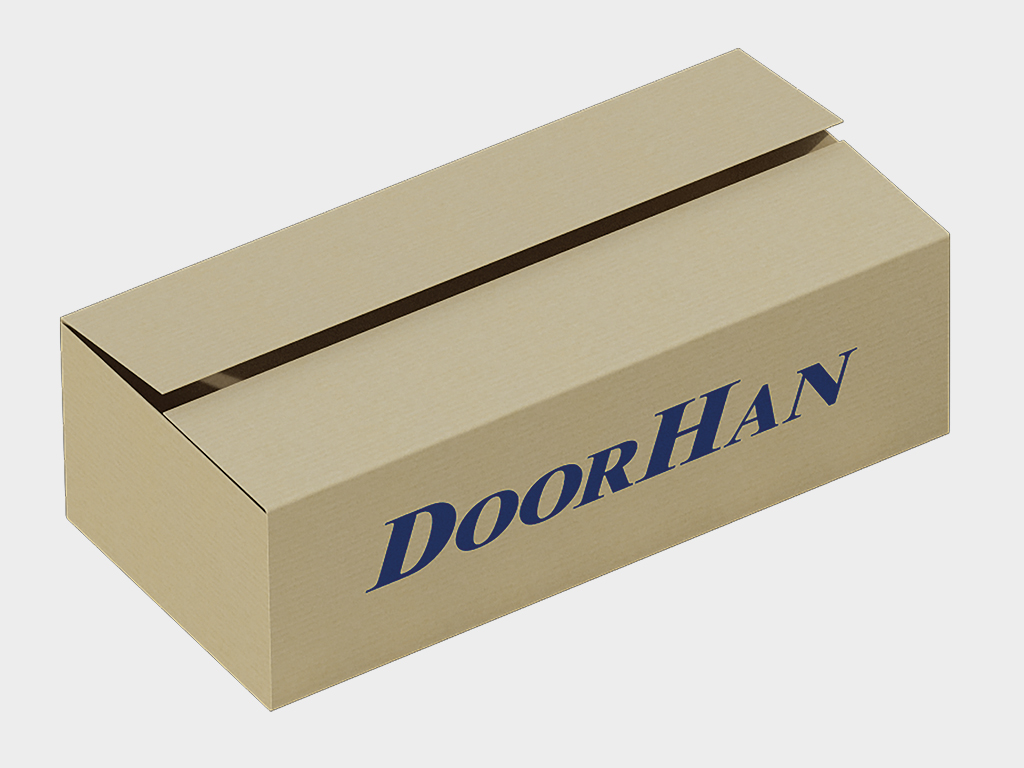

Коробка с комплектацией для монтажа

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 22

Дополнительная комплектация

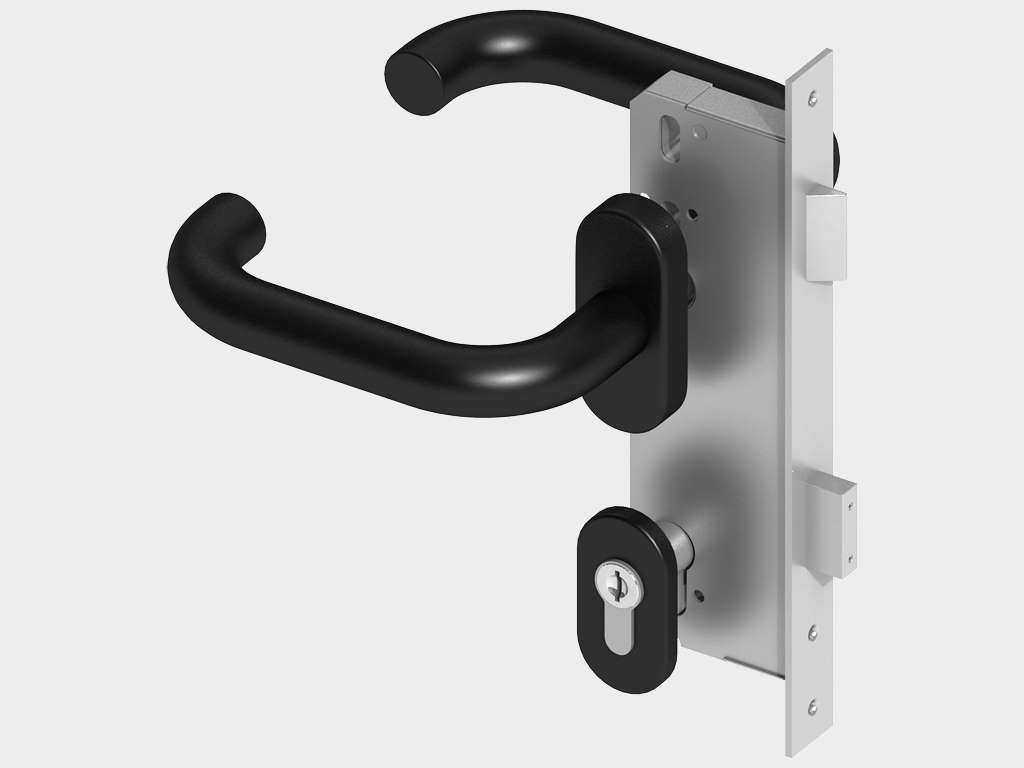

Замок механический врезной с ручками черного цвета

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 23

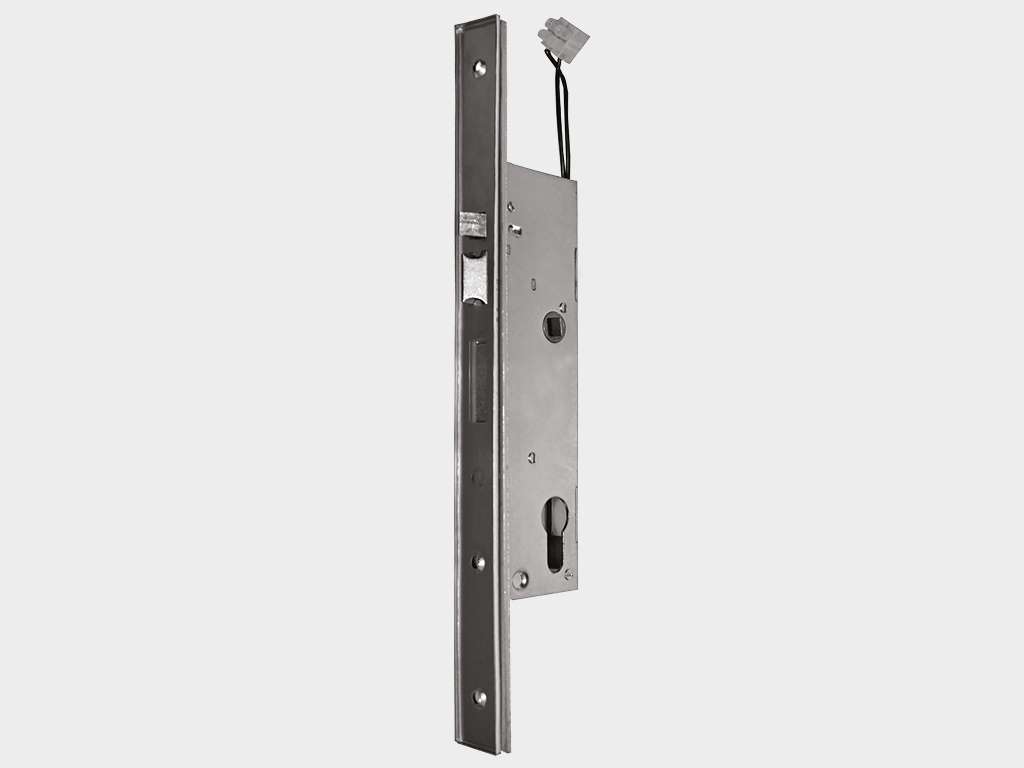

Замок врезной электромеханический NUOVA FEB

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 24

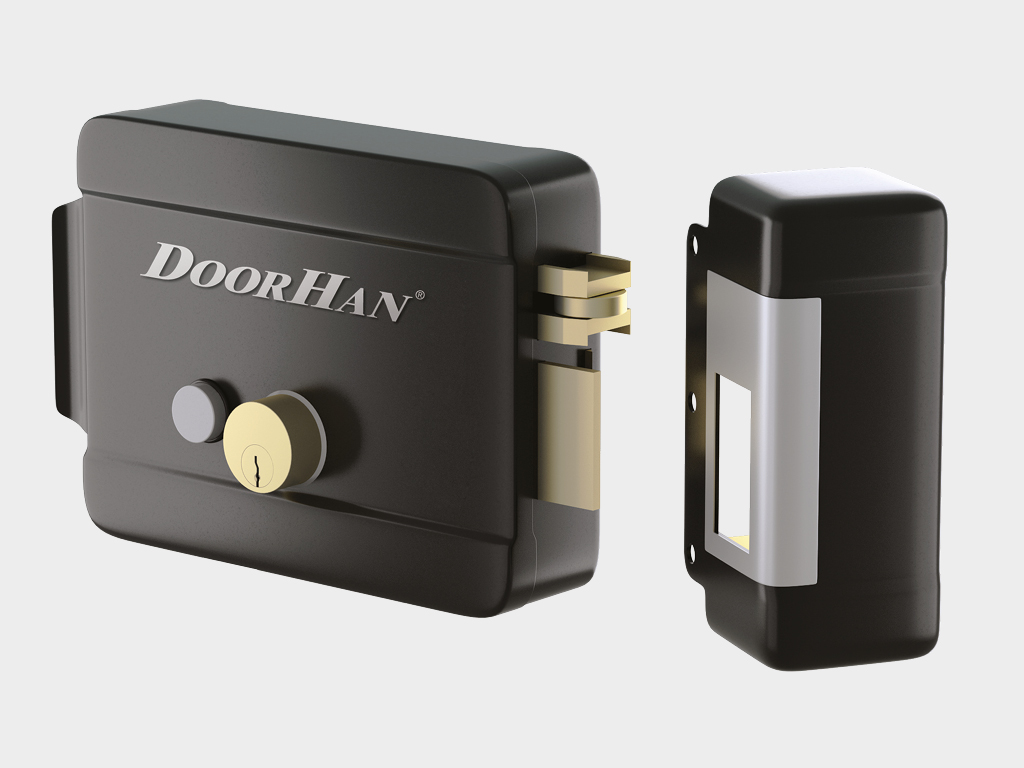

Замок накладной электромеханический DH-LOCK

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 25

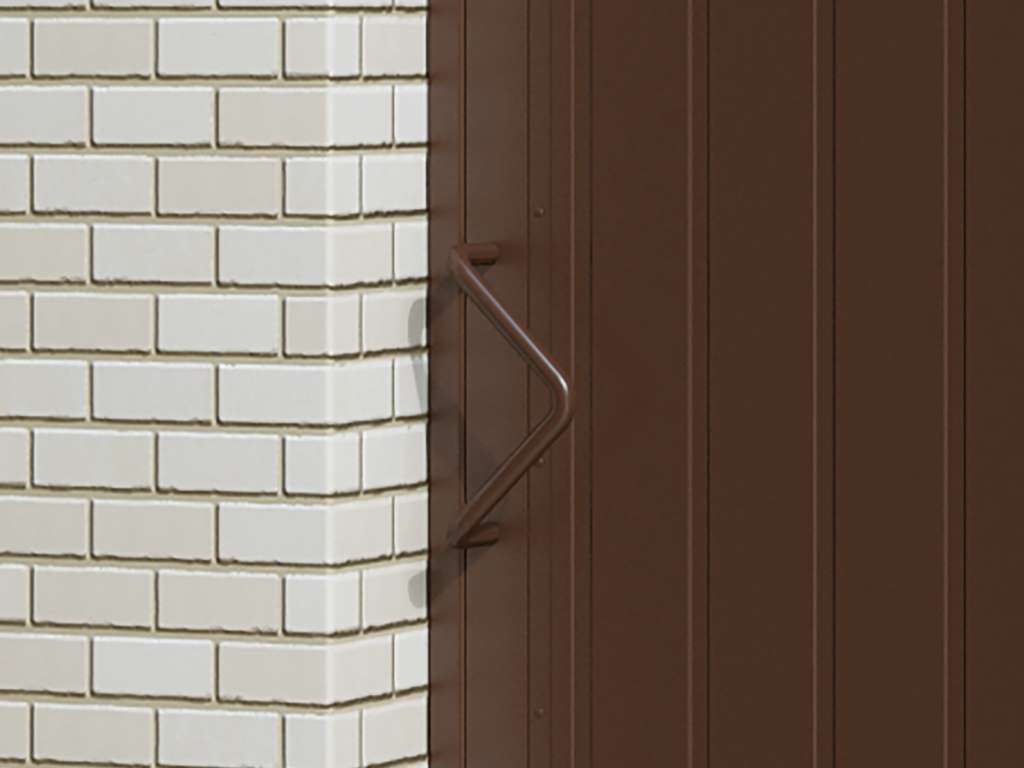

Ручка алюминиевая Delta (если выбран электромеханический замок, то ручка идет в комплекте с замком)

Калитка в алюминиевой раме с заполнением сендвич-панелями PSD-A 26

Условия эксплуатации

Калитка должна поворачиваться на петлях плавно, без рывков и скрипов.
Величина просвета под створкой должна быть одинаковой на всем пространстве движения калитки.
Допустимое провисание створки — не более 5 мм.
Ручное открывание и закрывание калитки осуществляется только при помощи ручки. Не прилагайте для открытия калитки большое усилие передвигайте калитку плавно без резких рывков и толчков.
Не допускайте детей к устройствам управления автоматизации калитки (электромеханическим замкам, кнопкам, пультам). Следите за тем‚ чтобы дети и животные не находились в зоне действия калитки во время ее работы. Строго запрещено пересекать траекторию движения створки калитки во время ее открытия и закрытия, т. к. это может привести к серьезным травмам.
Не подвергайте калитку ударам и не препятствуйте ее свободному открытию и закрытию. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей без консультаций с изготовителем.
Следите за тем, чтобы во время перемещения створки калитки в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению калитки.
Для обеспечения плавности хода калитки, необходимо раз в полгода смазывать петли маслом.

Инструкция по монтажу — Отдельно стоящая калитка

Чертеж — Отдельно стоящая калитка (с бетонируемыми столбами)

Чертеж — Отдельно стоящая калитка (с навесными столбами)
